ZX Spectrum «Ленинград 48к» - сборка, наладка, увеличение памяти, доработки, схемы, видео

Автор: Константин Айги (CXEMATEKA.RU)


«То, что не удаётся запрограммировать на ассемблере, приходится паять» (http://bash.im/quote/398169)

Когда-то «ZX Spectrum» стал одним из моих первых персональных компьютеров. На нём я постигал азы программирования – от бейсика до ассемблера. И тут уместно будет вспомнить народную мудрость: «То, что не удаётся запрограммировать на ассемблере, приходится паять». Поэтому параллельно я подробно изучал схематехнику компьютера «ZX Spectrum». И так, постепенно, хобби переросло во вполне профессиональную деятельность в составе группы спектрумистов «FFC Computers». Я занимался тогда русификацией игр, дискетированием «ленточных» программ, ремонтом и доработкой Спектрумов (1995-1997 гг.)

За три года профессиональной деятельности в этой сфере через мои руки прошло огромное количество клонов Спектрума. Приносили в ремонт и другие компьютеры, но всё же Спектрумов было подавляющее большинство. И даже однажды мне довелось подключать отечественный контроллер дисковода к фирменному Спектруму 128k (тогда это была большая редкость).

С тех пор у меня сохранилось огромное количество документации к различным клонам Спектрума, сопутствующим устройствам, и к другой компьютерной технике распространенной в то время. Ну и кое-какое железо экзотическое сохранилось )

Начиная с этой публикации, постепенно буду делиться накопленной информацией. Думаю, многое будет полезно поклонникам Спектрума, да и не только )

«Как сделать компьютер? | Building ZX Spectrum 128k clone + Beta Disk Interface + AY-3-8910 (YM2149F)»

Как-то нашел у себя сразу несколько оригинальных плат популярнейшего клона Спектрума – «Ленинград 48k». И тогда я решил непременно собрать эту систему с полным апгрейдом до версии 128k с контроллером дисковода и, разумеется, музыкальным сопроцессором. Весь этот процесс я заснял на видео (смотрите выше) с подробными комментариями. Ниже привожу схемы, по которым работал и подробный план апгрейда.

Принципиальная схема компьютера «Ленинград 48k»

Вариант 1:

Источник: http://sblive.narod.ru/

Вариант 2:

Источник: http://zxbyte.ru/

Монтажная схема компьютера «Ленинград 48k»

Монтажная схема:

Источник: http://sblive.narod.ru/

Схема на просвет адаптированная для печати:

Источник: http://sblive.narod.ru/

Увеличение памяти компьютера «Ленинград 48k» до 128k

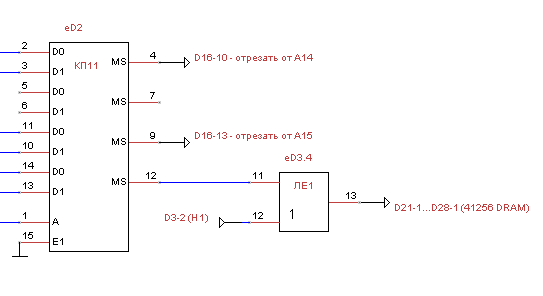

Схема увеличения памяти и коррекции дешифрации портов ввода-вывода:

Для всех доработок используем 7 дополнительных микросхем:

eD1 - К555(1533)ТМ9 (устанавливается поверх D31)
eD2 - К555(1533)КП11 (устанавливается поверх D30)
eD3 - К555(1533)ЛЕ1 (устанавливается поверх D2)
eD4 - К555(1533)ЛА3 (устанавливается поверх D40)
eD5 - К555(1533)ЛЛ1 (устанавливается поверх D34)
eD6 - К555(1533)ЛИ1 (устанавливается поверх D8)
eD7 - К555(1533)ЛЛ1 (устанавливается поверх D13)

План соединений при апгрейде памяти:
01. eD1-2 -> eD2-2
02. eD1-5 -> eD2-11
03. eD1-7 -> eD2-14
04. eD1-15 -> eD3-8
05. eD1-9 -> eD3-10
06. eD1-3 -> D32-12 (D0)
07. eD1-4 -> D32-15 (D1)
08. eD1-6 -> D32-16 (D2)
09. eD1-11 -> D32-19 (D3)
10. eD1-13 -> D32-2 (D4)
11. eD1-14 -> D32-5 (D5)
12. eD1-10 -> D17-13 (2-й экран) – отрезать от земли
13. eD1-12 -> eD7-2 (Выбор ПЗУ 128k)
14. eD7-1 -> D1-10 -> eD7-10 (Выбор TR-DOS инвертированный)
15. D1-11 -> через 10к к +5B
16. D1-11 -> D29-1 (отрезать от +5B)
17. eD7-3 -> D29-27 (отрезать от +5B)
18. eD2-3 -> eD2-13
19. eD2-13 -> eD4-4 -> D10-11 (A14)
20. eD2-10 -> eD4-5 -> eD3-3 -> D10-12 (A15)
21. eD2-15 -> D33-8 (GND)
22. eD2-1 -> eD4-6
23. eD2-4 -> D16-10 (отрезать от A14)
24. eD2-9 -> D16-13 (отрезать от A15)
25. eD2-12 -> eD5-12
26. eD3-1 -> eD4-1
27. eD3-2 -> D41-9 (A1)
28. eD3-4 -> eD4-2
29. eD3-5 -> D14-12 (WR)
30. eD3-6 -> D14-13 (OUTIORQ)
31. eD3-9 -> eD4-3
32. eD5-13 -> D3-2 (H1)
33. eD5-11 -> D21-1...D28-1 (КР565РУ7)
34. eD5-10 -> D10-13
35. eD5-9 -> D9-8 (WE)
36. eD5-8 -> D21-3...D28-3 (КР565РУ7) - отрезать от D9-8

Для соединений я использовал провод МГТФ 0.12. Термостойкая оплетка сохраняет провода в целости при плотном монтаже, а небольшое сечение провода позволяет легко перекидывать соединения со стороны пайки на сторону монтажа деталей через любые свободные отверстия на печатной плате, как показано на фото:

Другие доработки компьютера «Ленинград 48k»

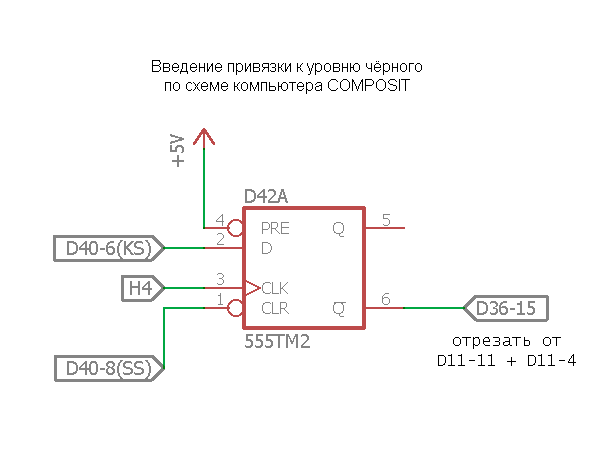

Схема доработок:

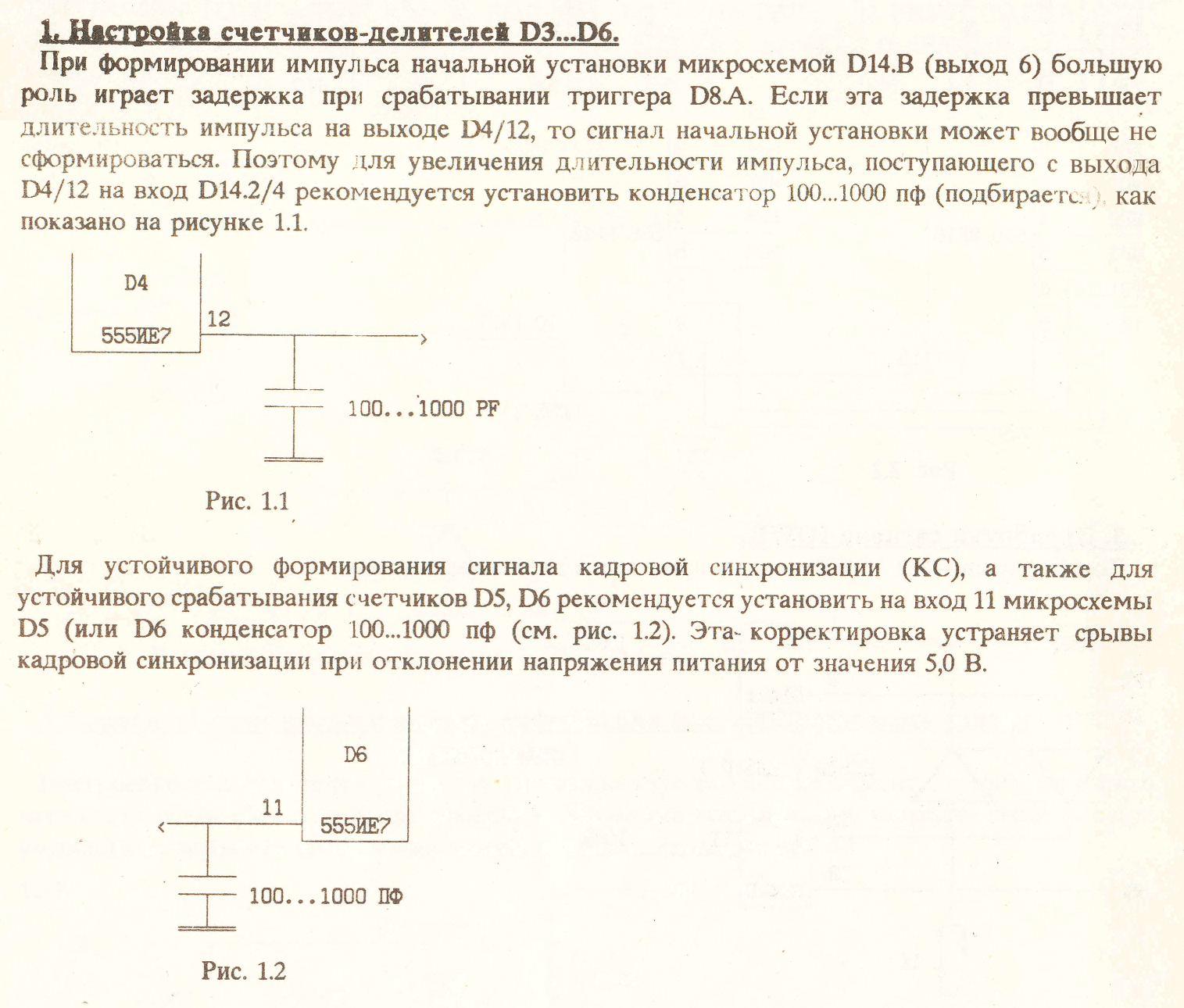

1. Стабилизация тактового генератора
2. Нормализация строчной развертки (для кварца частотой 14000 КГц)
3. Стабилизация кадровой развертки
4. Корректировка прорисовки линий (дуги, окружности и т.п.)
5. Установка ПЗУ 27C512
6. Доработка сигнала INT

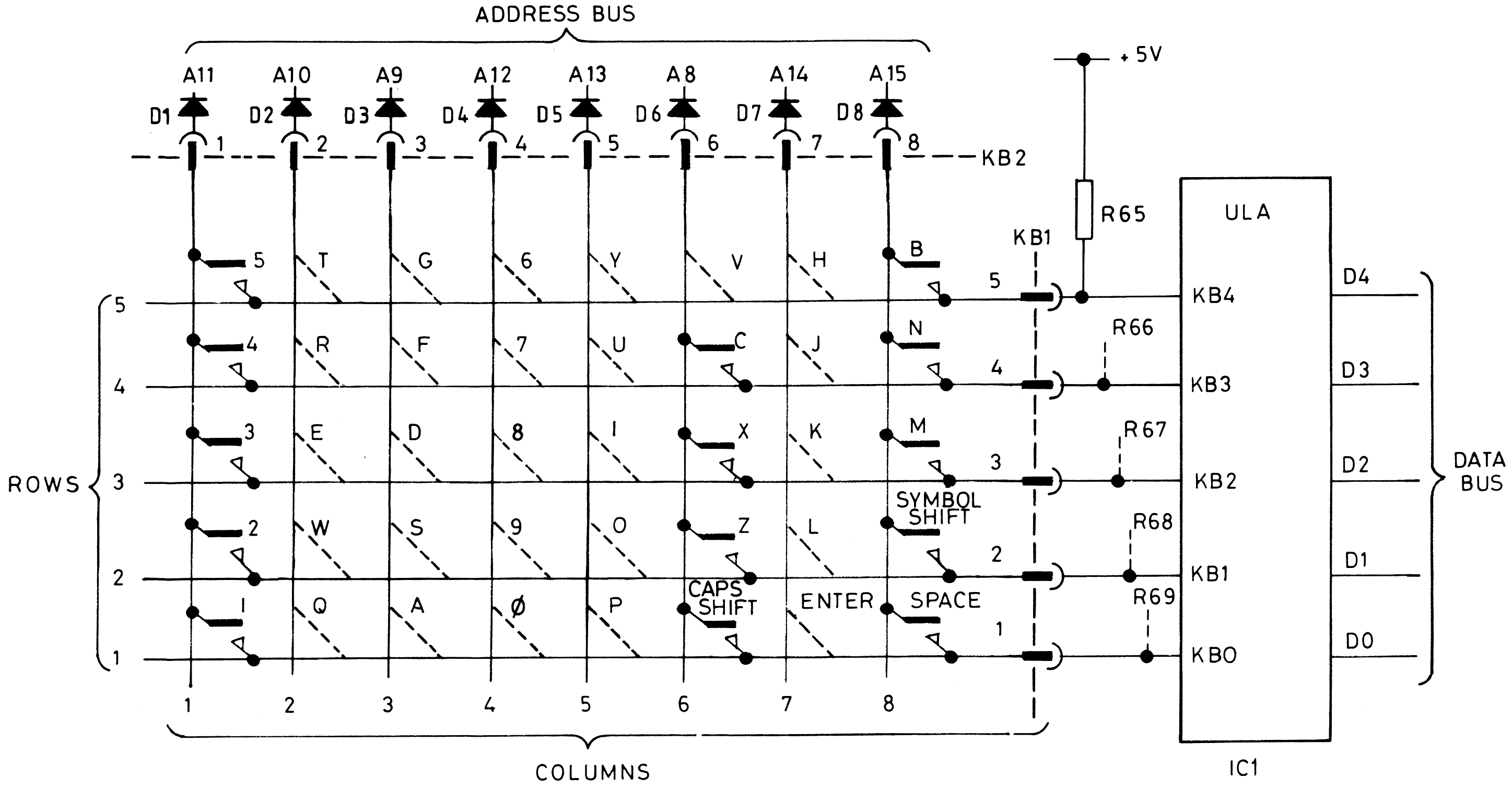

Схема подключения контроллера XT-клавиатуры Profi:

Схема «читалки» с магнитофона на К554СА3:

Источник: http://service4u.narod.ru/

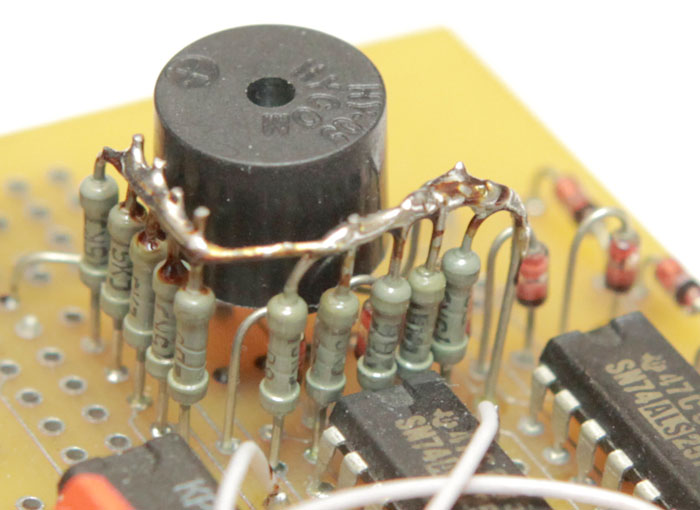

Этапы сборки, немного фоток

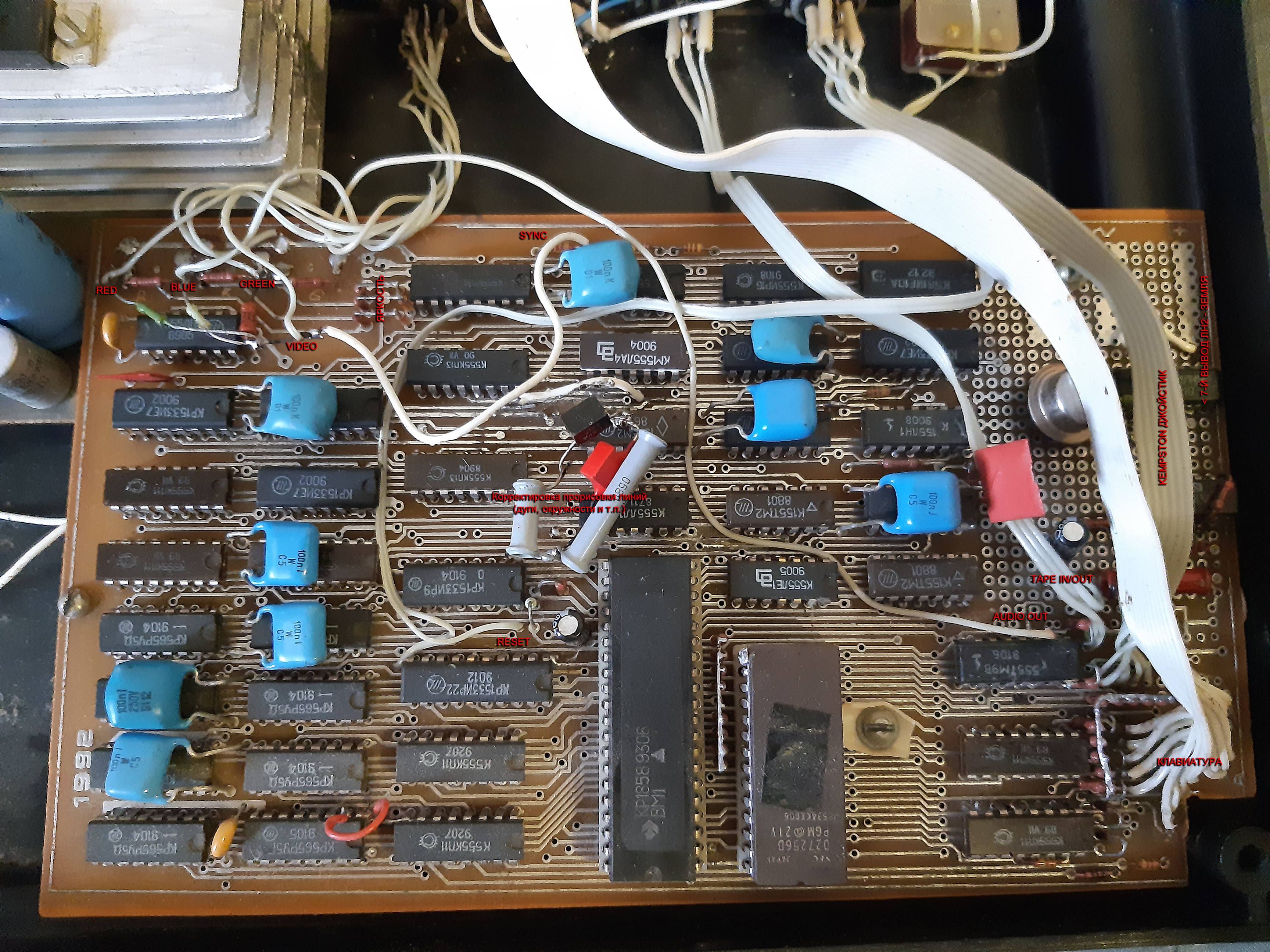

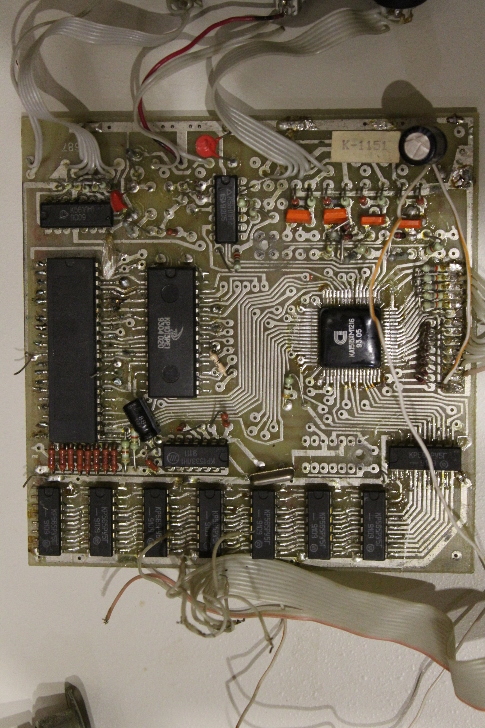

Оригинальная плата «Ленинград 48k» 1988:

Оригинальная плата «Ленинград 48k» 1988

«Ленинград 48k» в сборе:

«Ленинград 48k» в сборе:

«Ленинград 48k» с контроллером XT-клавиатуры Profi:

«Ленинград 48k» с контроллером XT-клавиатуры Profi

«Ленинград 128k» в сборе:

«Ленинград 128k» в сборе

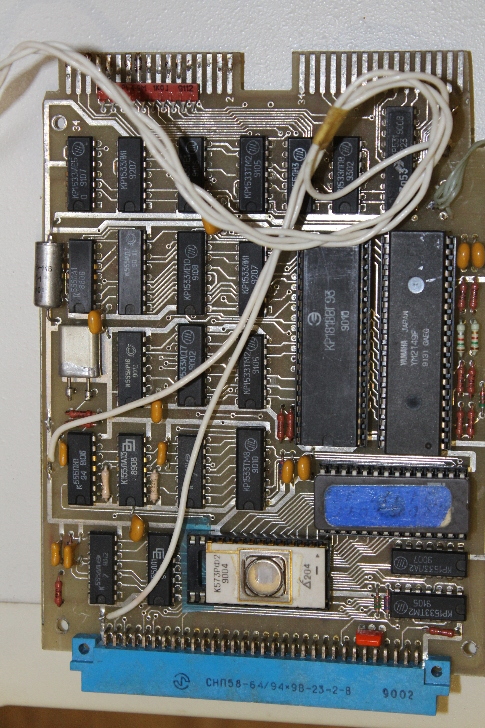

«Ленинград 128k» с контроллером дисковода и музыкальным сопроцессором:

«Ленинград 128k» с контроллером дисковода и музыкальным сопроцессором

«Ленинград 128k» с контроллером дисковода, музыкальным сопроцессором и дисководами:

«Ленинград 128k» с контроллером дисковода, музыкальным сопроцессором и дисководами

Кстати, недавно копаясь в ворохе старого железа и документации, нашел совсем уж экзотическую вещь: настоящий ценник, видимо где-то середины 90-х:

Да, да, контроллер тогда стоил 75 тысяч рублей )) И обратная сторона ценника порадовала не меньше – выяснилось, что он нарисован на куске перфокарты!!! ;)

Да... В этом есть определенный философский подтекст: ценник на контроллер носителя информации нового поколения нарисован на обрывке носителя информации старого поколения... )

Полезные файлы:

  1. Имя файла: DIZZY_5r_48k.zip (109K)
    MD5: e55b3dd84cba8895ebcce6b4efbe5607

    Игра «DIZZY 5». Русифицированная версия игры,
    адаптированная мной в 1996 году для спекртрума 48k.
    В архиве игра в трех форматах: TAP, HOBETA, SCL.

    Скачать: http://www.cxemateka.ru/v1/DIZZY_5r_48k.zip

  2. Имя файла: wildseyr.zip (68K)
    MD5: 62511c9b12f42794053805e140af3009

    Игра «Сеймур на Диком Западе» (русифицированная мной в 1996 году).
    В архиве игра в формате SCL.

    Скачать: http://www.cxemateka.ru/v1/wildseyr.zip

  3. Имя файла: test48k.bin (2,0K)
    MD5: 4bf68803c17aa614b7fbfa939549eaec
    Контрольная сумма прошивки: 85E7

    Тестовая прошивка 48k (модифицированная версия -
    убрал нудную процедуру заполнения экрана, ненужную проверку ПЗУ).

    Скачать: http://www.cxemateka.ru/v1/test48k.bin

  4. Имя файла: test128k.bin (2,0K)
    MD5: 5247c2d7d5c77d270d98d6c0080493da
    Контрольная сумма прошивки: E413

    Тестовая прошивка 128k.

    Скачать: http://www.cxemateka.ru/v1/test128k.bin

  5. Имя файла: sos48k.bin (16K)
    MD5: 6e09e5d3c4aef166601669feaaadc01c
    Контрольная сумма прошивки: 2C86

    Стандартная операционная система
    для «ZX Spectrum» 48k (1982 Sinclair Research Ltd).

    Скачать: http://www.cxemateka.ru/v1/sos48k.bin

  6. Имя файла: 27512.bin (64K)
    MD5: 77cec243abe304ba3603b63b88709cae
    Контрольная сумма прошивки: 9135

    Комбинированная прошивка для ПЗУ 27512:

    Банк 0 - Пусто.

    Банк 1 - TR-DOS Version 5.5H Copyright (C) 1993 by Rst7.
    MD5: de4131214186667b9fb4022343d34444
    Контрольная сумма: 3F81

    Банк 2 - SOS 128k (Стандартная ОС для «ZX Spectrum» 128k).
    MD5: 97da465c399ff70b907dfd8291e8f9d3
    Контрольная сумма: 266E

    Банк 3 - SOS 48k (Стандартная ОС для «ZX Spectrum» 48k).
    MD5: 6e09e5d3c4aef166601669feaaadc01c
    Контрольная сумма: 2C86

    Скачать: http://www.cxemateka.ru/v1/27512.bin

Где взять детали для сборки?

Сначала надо заказать печатную плату в любой специализирующейся на этом деле конторе. Набор файлов gerber & excellon для изготовления платы: http://www.cxemateka.ru/v1/Leningrad48k.rar (Источник: http://sblive.narod.ru/).

Всё остальное можно найти в продаже. Если не найдутся отечественные детали, всегда можно найти зарубежные аналоги.

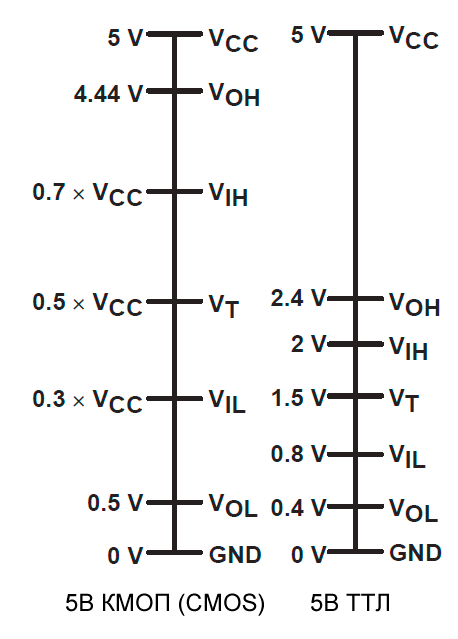

ТТЛ-логика, предпочтительнее 1533 (аналог 74ALS) или 555 (аналог 74LS):
1533ЛН1 (74ALS04) - 2 шт.
1533ТМ2 (74ALS74) - 3 шт.
1533ИЕ7 (74ALS193) - 4 шт.
1533ЛЕ1 (74ALS02) - 1 шт.
1533ЛП5 (74ALS86) - 1 шт.
1533ЛА3 (74ALS00) - 1 шт.
1533ЛИ1 (74ALS08) - 1 шт.
1533ЛЛ1 (74ALS32) - 1 шт.
1533КП11 (74ALS257) - 8 шт.
1533КП13 (74ALS298) - 2 шт.
1533ИР22 (74ALS373) - 1 шт.
1533ИР9 (74ALS165) - 1 шт.
1533ИР16 (74ALS295) - 1 шт.
1533ЛА4 (74ALS10)- 1 шт.

КМОП:
561ИЕ10 (4520) – 1 шт.

Процессор:
Z80 – 1 шт.

Постоянная память:

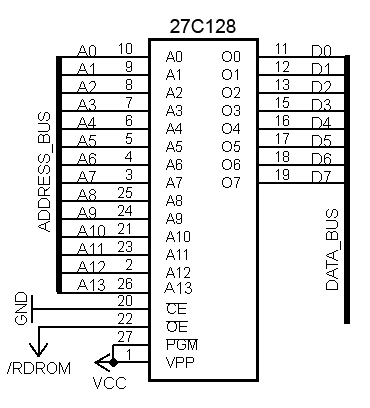

EPROM 27C64 - 2 шт. или одна EPROM 27C128 (для версии 48k)

Оперативная память:

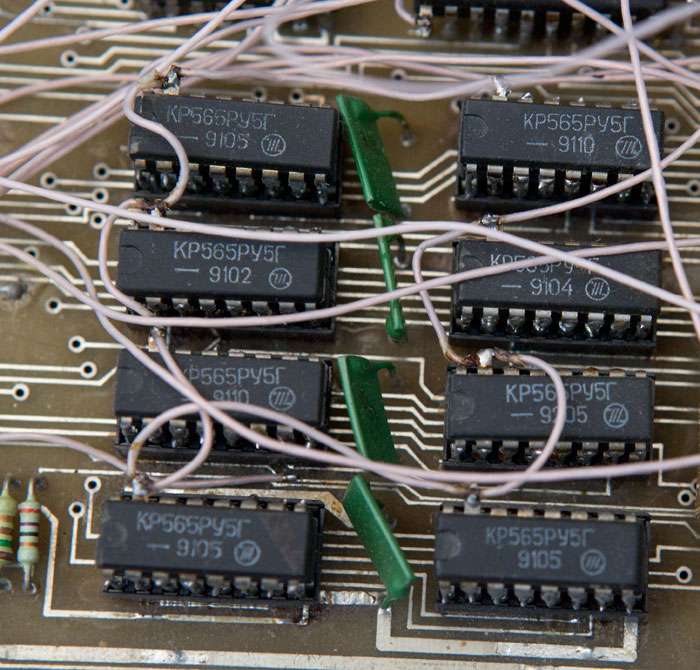

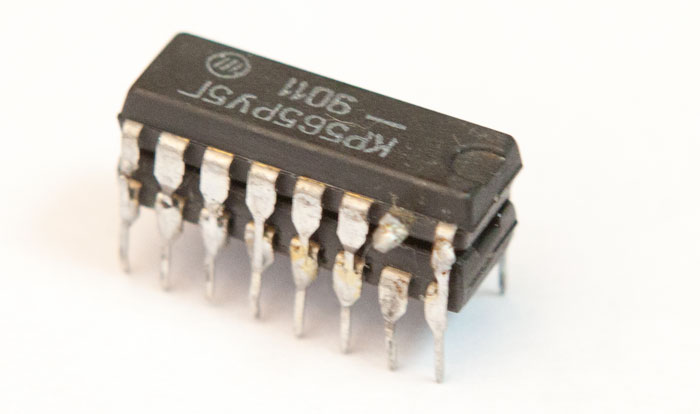

565РУ5 - 8 шт. или 565РУ7 - 8 шт. (первые выводы РУ7 нужно будет соединить между собой и заземлить /для версии 48k/)

Вместо 565РУ7 можно ставить зарубежные аналоги: 41256/41257 DRAM, MB81256/MB81257 DRAM.

Кроме того, в Спектрум можно ставить динамическую память большего объема и соотв. потребуется меньшее кол-во микросхем. Как это делается, расскажу в следующем материале.

Узел чтения с магнитофона рекомендуется собирать по приведенной выше схеме на К554СА3 (зарубежный аналог IL311ANM).



Полезный пост + 8 | Бесполезный пост - 0
пятница, 9 декабря 12:41:30 2016
Константин Айги (CXEMATEKA.RU)
Автор: Ольга Король
Фото у тебя Супер! )

Очень интересное видео! Мне понравилось как ты делаешь и рассказываешь ) Круто! ;) МолодчАга! ;)

Полезный комментарий + 1 | Бесполезный комментарий - 0
понедельник, 2 января 21:31:09 2017 | ссылка на пост
Автор: sn0wday E-mail: rostislav.nikitin@gmail.com
Привет. Подскажи, а есть схема не пентагон ? Вообще, что бы ты посоветовал собирать ? Какой ZX клонов самый удачный ?
Полезный комментарий + 0 | Бесполезный комментарий - 0
суббота, 28 января 16:18:59 2017 | ссылка на пост
Автор: Константин Айги (CXEMATEKA.RU)
sn0wday, пожалуй, «Ленинград» как был, так и остается самым дешевым и простым для сборки клоном Спектрума. А как его довести до ума, я собственно и показал на видео )

А так, есть немало разных современных клонов, например:
http://www.zxkit.ru/katalog-1/zxkit-005
http://nedopc.com/zxevo/zxevo.php

Но будет это всё подороже...

P.S. Вообще, подумываю свою плату разработать, со всякими доработками и простую в сборке )

Полезный комментарий + 2 | Бесполезный комментарий - 0
воскресенье, 29 января 08:36:10 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Alex Babkin
Приветствую. Все очень подробно расписано, описано и т.д. После просмотра Вашего видео по сборке "ZX Spectrum"-совместимой машинки у меня снова проснулся к ним интерес... Ситуация у меня такая: есть у меня так называемый "Ленинград-НЭТИ" (обычная "ленинградка" с исправленными мелкими блохами и разъемом шины), но, увы, неисправная... Кварцевый генератор вроде стартует, на 6 лапку процессора тактовая приходит, а работать не хочет (вертикальные полосы вместо растра)... Осциллограф есть, частотомер есть, спирт тоже. Портреты платы с обеих сторон и снимки с экрана организую. Проконсультируете по поломке?
Полезный комментарий + 0 | Бесполезный комментарий - 0
воскресенье, 29 января 18:09:19 2017 | ссылка на пост
Alex Babkin
Сообщений: 10
Автор: Константин Айги (CXEMATEKA.RU)
Alex, судя по фото, не всё там так плохо. Для начала есть смысл проверить мультиметром напряжение питания на разных участках платы. Напряжение везде должно быть не ниже 5-ти вольт.

Ну и неплохо бы попробовать тестовую прошивку запустить:
http://www.cxemateka.ru/v1/test48k.bin (вариант без заполнения экрана)

И вариант с заполнением экрана (для особо запущенных случаев):
http://www.cxemateka.ru/v1/test48k_org.bin

Полезный комментарий + 1 | Бесполезный комментарий - 0
вторник, 31 января 08:23:13 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Zimakos
Константин, Приветствую!
Посмотрел видео и вспомнил, как видел (или слышал) твою фамилию в конце 90-х, когда я и познакомился с спекой. Спасибо тебе за труды!
А так же спасибо за видео. Будем ждать новых.

Полезный комментарий + 1 | Бесполезный комментарий - 0
вторник, 31 января 16:31:28 2017 | ссылка на пост
Автор: Вадим E-mail: ew7dk@mail.ru
ценник с ошибкой в слове контроллер. проще найти ошибку в плате, чем в слове. :)
Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 31 января 23:28:54 2017 | ссылка на пост
Автор: Nano1985 E-mail: nano1985@yandex.ru
Народ, кому интересно приобрести "Компаньен-2", могу обменять на рабочую видяху главное не ниже GDDR5 1 гиг )) https://ru.wikipedia.org/wiki/Компаньон_(компьютер)
Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 1 февраля 03:35:12 2017 | ссылка на пост
Автор: Alex Babkin
Константин, приветствую. Визуальный осмотр платы выявил несколько КЗ, после устранения которых плата запустилась. Но, на всем экране (включая бордюр и основное поле экрана) видны вертикальные полосы. Бейсик из ПЗУ выполняется нормально (бейсик закатан "Синтезовский"). Видео прикрепляю: https://youtu.be/5rEVgABDXUc
Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 1 февраля 11:32:58 2017 | ссылка на пост
Alex Babkin
Сообщений: 10
Автор: Роман
Где можно сейчас приобрести комплект для сборки Спекки? ( плату, детали, 5' дисковод и прочее) Очень хочу повторить!!!
Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 2 февраля 08:59:33 2017 | ссылка на пост
Автор: Константин Айги (CXEMATEKA.RU)
Alex, когда помехи идут по всему изображению, то тут три варианта:
1. проблема с подключением компа к монитору/телевизору (что-то не так подключено, сигналы несовместимы и т.п.)
2. источник питания нестабилен или мощности в нём маловато (стоит попробовать другой, заведомо исправный и достаточно мощный)
3. поскольку искажения идут по всему изображению, включая бордюр, я бы начал проверку с элементов в правом нижнем углу платы, а именно с микросхемы КП11 (КП14), которая рядом с вертикально расположенной ЛП5. Осциллограф тут конечно бы не помешал )

Полезный комментарий + 0 | Бесполезный комментарий - 0
суббота, 4 февраля 13:16:49 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Константин Айги (CXEMATEKA.RU)
Роман, в конец статьи добавил информацию о том, где и как достать детали.
Полезный комментарий + 0 | Бесполезный комментарий - 0
суббота, 4 февраля 14:49:21 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: shurik-ua E-mail: rrurrer@gmail.com
Спектрумистов бывших не бывает.
Советую посетить zx.pk.ru, сцена по прежнему жива - там много чего было разработано для спека, может быть там найдёте интересные идеи для разработки.
Удачи.

p.s. Сам собирал примерно в те же годы, но Ленинград-2. Выше видео прям сплошное ностальжи )

Полезный комментарий + 2 | Бесполезный комментарий - 0
суббота, 4 февраля 17:03:32 2017 | ссылка на пост
Автор: Александр
присоединяюсь к шурикуua -сам собирал в Харькове Ленинград2-самая популярная модель в 92-93 годах,подключал и муз плату -разные испытывал процы-ямаха рулит однозначно ))) позже купил Пентагон 128-вот это уже был аппарат )))Робик,Орель Бк и тд и тп. Респект автору всё так и есть-100% Но когда собрал самый первый спектрум включил и он сразу заработал(перед включением всё проверил многократно-на плате было 4 точки брака-заведомо сделаны чтобы ещё заработать) и эти чувства не передать-восхищение от работы и первый комп ... да...а ещё и пробник для контроля звуковой собирал-легче платы проверять по звуку было при наладке нажал ресет и слушаешь шины)))
Полезный комментарий + 1 | Бесполезный комментарий - 0
воскресенье, 5 февраля 04:05:10 2017 | ссылка на пост
Сообщений: 1
Автор: konstantin
Доброго времени суток , пожалуйста подскажите не могли бы вы мне продать готовый пзу с ос и сколько это будет Стоит. и еще к кокой Ноге подключается "читалка "
Полезный комментарий + 0 | Бесполезный комментарий - 0
воскресенье, 5 февраля 23:27:15 2017 | ссылка на пост
Сообщений: 2
Автор: Константин Айги (CXEMATEKA.RU)
konstantin, распространением деталей я не занимаюсь. А вообще, всем кто всерьез задумался о сборке и доработке подобных устройств, я бы порекомендовал приобрести или собрать себе программатор, способный шить EPROM. Тогда всё будет много проще )

Что касается "читалки". В оригинальной версии Ленинграда "читалка" собиралась на связке микросхем 140УД6 и 521СА3. Эта схема оказалась не самой удачной, и впоследствии зачастую применялись уже другие решения.

Я собственно, поэтому и не стал собирать оригинальную схему "читалки", а сразу собрал вариант на 554СА3:

Схема простая и надежная. На вход "in" подается сигнал с магнитофона, смартфона, звуковой карты компьютера и т.п. Выход "out" соединяется с 11 выводом микросхемы D38.


Полезный комментарий + 0 | Бесполезный комментарий - 0
понедельник, 6 февраля 08:03:19 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: joub
День добрый, а есть ли нормальный плеер для tap фалов для Android?
К примеру - вот "железный" плеер http://trolsoft.ru/en/sch/zx-tapper но хотелось бы использовать Android телефон в качестве токового...

Полезный комментарий + 0 | Бесполезный комментарий - 0
понедельник, 6 февраля 11:15:21 2017 | ссылка на пост
Сообщений: 2
Автор: Константин Айги (CXEMATEKA.RU)
joub, есть такой - TeeZiX называется. Пробовал его ставить, работает:
https://play.google.com/store/apps/details?id=dk.rift.tzxdroid

Полезный комментарий + 0 | Бесполезный комментарий - 2
понедельник, 6 февраля 13:26:54 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: konstantin
Я понимаю, что микросхема 27c256 (меньше не нашел )подойдет и 48к версии и часть памяти просто не будет использована ?

А вы можете прошить?
Просто для меня не выход поять программатор eprom памяти .так как не кто не знает нужен мне будет дальше ,а деньги и так нужны

И читалка это просто микроусилитель по-сути ?

Полезный комментарий + 0 | Бесполезный комментарий - 0
понедельник, 6 февраля 22:08:54 2017 | ссылка на пост
Сообщений: 2
Автор: серг
Респект и уважуха!
Полезный комментарий + 1 | Бесполезный комментарий - 0
понедельник, 6 февраля 22:16:31 2017 | ссылка на пост
Автор: Константин Айги (CXEMATEKA.RU)
konstantin, да, можно использовать 27C256. Можно сразу зашить туда и стандартную ОС для версии 128k:
с адреса #0000-#3FFF SOS128k
с адреса #4000-#7FFF SOS48k.

Я с прошивкой не помогу, но, думаю, найти кого-нибудь, кто поможет сегодня несложно. Можно тут поспрашивать: http://zx-pk.ru/forum.php

Нет, "читалка" – это одноразрядный АЦП. На вход приходит аналоговый аудиосигнал, а на выходе мы получаем уже цифровой сигнал (ноль/единица).

Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 7 февраля 16:47:33 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Михаил
А какую схему расширения памяти на РУ5 Вы бы посоветовали?
Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 9 февраля 12:20:44 2017 | ссылка на пост
Автор: Mihailsi
Здравствуйте, благодарю за работу, оч интересно было вспомнить сей по истине легендарный компьютер, ждёмс продолжения в следующем матерьяле:)
Полезный комментарий + 1 | Бесполезный комментарий - 0
четверг, 9 февраля 22:52:43 2017 | ссылка на пост
Сообщений: 1
Автор: Константин Айги (CXEMATEKA.RU)
Михаил, а ту же самую )

Вот вариант для РУ5 (добавляется несколько элементов):


Полезный комментарий + 1 | Бесполезный комментарий - 0
пятница, 10 февраля 04:29:31 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Toboe
А где достать контроллер дисковода, музыкальный сопроцессор?
Полезный комментарий + 0 | Бесполезный комментарий - 0
воскресенье, 12 февраля 14:49:26 2017 | ссылка на пост
Автор: Mr.Spock
Ностальгия эээх. Молодец!
Полезный комментарий + 1 | Бесполезный комментарий - 0
вторник, 14 февраля 11:23:36 2017 | ссылка на пост
Автор: Михаил
Пропиарил на Полигоне )
Полезный комментарий + 1 | Бесполезный комментарий - 0
вторник, 14 февраля 12:38:03 2017 | ссылка на пост
Автор: Toboe
Константин, куда пропал?
Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 14 февраля 15:22:14 2017 | ссылка на пост
Автор: Toboe
Эээ! Не надо тут под моим ником писать! Я кстати нашёл де можно почти все детали купить и плату http://retro-pk.wixsite.com/zx-spectrum
Только тут уже немного модифицированная плата, зато есть платы музыкального сопроцессора и контроллера дисковода.

Полезный комментарий + 1 | Бесполезный комментарий - 1
среда, 15 февраля 07:03:25 2017 | ссылка на пост
Автор: Константин Айги (CXEMATEKA.RU)
Toboe, да, практически всё можно найти сегодня в сети. Даже дисководы 5.25 можно приобрести на сайтах вроде https://www.avito.ru/.

А чтобы никто под Вашим ником не мог написать, – регистрируйтесь, тем более что сайт наш будет развиваться. Кстати, планирую опубликовать толковые схемы для самостоятельной сборки контроллера дисковода, платы музыкального сопроцессора и тому подобных устройств.

Полезный комментарий + 1 | Бесполезный комментарий - 0
среда, 15 февраля 10:36:17 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Юрий
Немного поразил конец статьи:
"Всё остальное можно найти в продаже"
"Процессор Z80 - 1 шт."

Что-то я не приметил в своем городском магазине радиодеталей Z80.
И вообще, их же лет пятнадцать назад кончили выпускать, даже на складах остаться не должно, нет?

Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 15 февраля 15:27:27 2017 | ссылка на пост
Автор: Toboe
Юрий,вот это как раз-таки не проблема.На том же али их пачками продают. Или... неужели вы рассчитывали всё купить у себя в городе, по моему такое только в Москве возможно. У нас, например, даже современные детали трудно купить, давно уже почти всё у китайцев покупаю, и дешевле в раз в 5-10 получается.
Полезный комментарий + 1 | Бесполезный комментарий - 0
среда, 15 февраля 20:10:19 2017 | ссылка на пост
Автор: Константин Айги (CXEMATEKA.RU)
Да, похоже, в разных регионах по-разному дела с доступностью деталей обстоят. Я процессор Z80 для этого проекта в ближайшем магазине радиодеталей купил ;)
Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 15 февраля 20:56:09 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Юрий
Просто "самодельным компьютером на рассыпухе", как мне кажется, можно называть только такой компьютер, который собран из существующих в закромах/на местном радиорынке деталей.
Типа как клон оного Спектрума на АТмеге.
А клон Спектрума на Z80 уже носит характер исторического моделизма, с тем же успехом я могу заказать из Китая комплект "Собери клон Спектрума" с разводкой и всеми микросхемами - но это НЕ ТО.

Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 15 февраля 21:10:31 2017 | ссылка на пост
Автор: Alex Babkin
Вернемся к нашим "баранам" :-) Копаясь в шкафу с деталями в поисках регистров, я наткнулся на свой второй спек в лице "Пентагон-128" с мелкими доработками. И опять-таки дефектный :-(. При включении без процессора и ПЗУ выдает такую картину:https://pp.vk.me/c636524/v636524275/4aaf6/mln1z9sn3cs.jpg ; а с процессором и ПЗУ выдает:https://pp.vk.me/c636524/v636524275/4ab00/iquj7Bhpknc.jpg ... По картинке ясно видно, что синхрогенератор работает, тактовая частота 3.58МГц на проц приходит, но что-то глючит... Сопротивления подтяжки шины данных - 2.2К.
Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 16 февраля 05:10:31 2017 | ссылка на пост
Alex Babkin
Сообщений: 10
Автор: Alex Babkin
И в догонку жутковатое видео (не)прохождения теста 48: https://youtu.be/QwD0Ogzstt0
Полезный комментарий + 0 | Бесполезный комментарий - 0
пятница, 17 февраля 06:09:26 2017 | ссылка на пост
Alex Babkin
Сообщений: 10
Автор: Alex Babkin
И причину писать поздно,т.к уже она найдена и устранена (2 кп11 пошли прахом). Всем спасибо за внимание.
Полезный комментарий + 0 | Бесполезный комментарий - 0
суббота, 18 февраля 08:27:21 2017 | ссылка на пост
Alex Babkin
Сообщений: 10
Автор: Константин Айги (CXEMATEKA.RU)
Alex, да, типичная проблема с мультиплексорами памяти. В следующем материале, как раз подобный случай буду рассматривать, но там всё несколько посложнее будет )
Полезный комментарий + 0 | Бесполезный комментарий - 0
суббота, 18 февраля 18:00:38 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Алексей
Статья супер, видео тоже. Подписался, жду новых видео.
Уже думаю где что заказать, так что бы не долго ждать и не очень дорого.

Надо будет ещё понять, как всё это работает.

Полезный комментарий + 1 | Бесполезный комментарий - 0
вторник, 21 февраля 08:43:49 2017 | ссылка на пост
Алексей
Сообщений: 1
Автор: Toboe
Неплохо бы в следующем видео узнать подробностях работы данного компьютера, назначение сигналов. Куда что приходить должно. Принципиальная схема это хорошо, но даже если знаешь работу отдельных элементов, триггеров, мультиплексоров, не сразу сообразишь куда, что приходит и что должно приходить.
Полезный комментарий + 2 | Бесполезный комментарий - 0
среда, 22 февраля 22:02:56 2017 | ссылка на пост
Сообщений: 12
Автор: Alex Babkin
"Нет повести печальнее на свете, чем повесть о заныканом дефекте". Или, говоря иначе, спекирум не сбрасывается в TR-DOS. Выглядит это так: https://www.youtube.com/watch?v=jhzmSf1AEh8
Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 23 февраля 07:51:23 2017 | ссылка на пост
Alex Babkin
Сообщений: 10
Автор: Константин Айги (CXEMATEKA.RU)
Toboe, да, в следующем видео будет больше теории. Уже приступаю к монтажу видеоролика )

Alex, если это Пентагон-128, то нужно смотреть приходит ли 0 на 1-ю ногу D36 (сигнал DOSEN) в момент входа в TR-DOS. Если сигнал в момент входа формируется, тогда надо проверять ПЗУ. Возможно, не в ту страницу прошит TR-DOS или сама микросхема сбойная.

Если же сигнал DOSEN не формируется, то нужно проверять цепочку: D75 вывод 8, D77 вывод 11, D76 вывод 9, D83 вывод 11. Просто в каждом случае смотрим, есть ли движение на соотв. выводах в момент входа в TR-DOS.

Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 23 февраля 15:20:55 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Barmaley
Замечательный ролик. Вспомнил детство золотое. Сам когда-то эти девайсы паял.
Несколько лет назад было желание эту плату доработать и зделать новую разводку
под 128кб, муз проц и контроллер дисковода, чтоб все было на одной плате без
навесного монтажа. Даже пару раз принимался за работу, но потом бросал, бо
баловство все это когда ноут на столе и смарт в кармане.
Тут, пожалуй, есть только один плюс. На примере сборки научить и заинтересовать
молодежь. Мне это в своё время очень помогло.
И вопрос по видео. Почему компаратор СА3 на входе, а не ЛН1 ?
Я помню, что в последних клонах вход на ЛН1 постоянно делали.

Полезный комментарий + 0 | Бесполезный комментарий - 0
пятница, 24 февраля 02:16:57 2017 | ссылка на пост
Автор: Константин Айги (CXEMATEKA.RU)
Barmaley, опытным путем разработчики в то время пришли к использованию двух вариантов схемы узла чтения с магнитофона: вариант на 554СА3 (использовалась в поздних «Ленинградах», «Композитах») и вариант на КМОП микросхеме 561ЛН2 (Пентагон, Profi, Scorpion).

Какая схема лучше, спорят до сих пор ) По-моему обе нормально справляются со своей задачей. Вариант на ЛН2 получил большее распространение, т.к. проще немного.

Полезный комментарий + 1 | Бесполезный комментарий - 0
пятница, 24 февраля 08:03:31 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Alex Babkin
Константин, приветствую. По не работающему переходу в DOS: плата "Пентагон-128" в чистом ее виде. Сигнал /DOSEN на 1 выводе D36 все время висит в лог.1, на 8 выводе D75 аналогично. То же и в отношении D76, D77, D83. На плате в свое время делалась доработка для выхода в 0-ю область ПЗУ. Сейчас доработка убрана, вся схема возвращена к исходной.
Полезный комментарий + 0 | Бесполезный комментарий - 0
пятница, 24 февраля 09:27:05 2017 | ссылка на пост
Alex Babkin
Сообщений: 10
Автор: Константин Айги (CXEMATEKA.RU)
Alex, я бы тут посоветовал проверить внимательно все входящие сигналы на D75. А прежде всего вывод 11 – в режиме 48k там должна быть единица, иначе вход в TR-DOS будет заблокирован. На остальных входах должны быть хорошо различимые адресные сигналы (на 12-й ноге A9 инвертированный, на 6-й A14/A15 смешанные). Если все сигналы присутствуют, а импульс при входе в TR-DOS на 8-й ноге D75 не формируется, то, скорее всего, микросхема неисправна или просто не запитана )
Полезный комментарий + 1 | Бесполезный комментарий - 0
пятница, 24 февраля 11:28:12 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Alex Babkin
Надо сказать, что на 6 ногу сигнал приходит постоянно, а она соединена с 10 ногой дд84 (лн1). На 11 ноге дд84 сидит лог.1, на 10 ноге тоже лог. 1. Вывод: либо КЗ на какую-нибудь линию, либо она вышла из строя.
Полезный комментарий + 0 | Бесполезный комментарий - 0
пятница, 24 февраля 16:25:34 2017 | ссылка на пост
Alex Babkin
Сообщений: 10
Автор: Николай
лет двадцать тому назад собрал штук 7 таких, и ленинград и краснодар, и с сопроцессором звука и с контроллером дисковода при том добился не работы не только на 5 дюймовом но и на 3-х дюймовом (там секрет заключался в заклейке окошка на диске), где то в гараже валяется почти целый правда чуток провода и переключатели вырваны.
Полезный комментарий + 1 | Бесполезный комментарий - 0
пятница, 24 февраля 18:02:14 2017 | ссылка на пост
Автор: Константин Айги (CXEMATEKA.RU)
Николай, есть такое дело ) Для нормальной работы с 3-х дюймовыми дискетами, нужно на них заклеивать окошко, определяющее плотность записи, т.к. контроллер на ВГ93 не работает с дисками объёмом более 720 кб.

Alex, соглашусь, очевидно, что-то не так в районе вывода 10 D84. Одновременно на входе и выходе элемента ЛН1 никак не может быть логической единицы )

Полезный комментарий + 1 | Бесполезный комментарий - 0
суббота, 25 февраля 02:33:57 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Александр
не давно прислали по почте ВЕСТА ИК-30 некоторые провода оторванные,восстанавливаю потихоньку,у меня в 12 лет был спектрум :) играл на цветном ламповом телевизоре,подпаивал сам RGB и не только себе но и друзьям,весту хочу подключить к маленькому телеку к скарту,Константин не подскажете как правильно это сделать?
Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 2 марта 20:56:37 2017 | ссылка на пост
Александр
Сообщений: 18
Автор: Константин Айги (CXEMATEKA.RU)

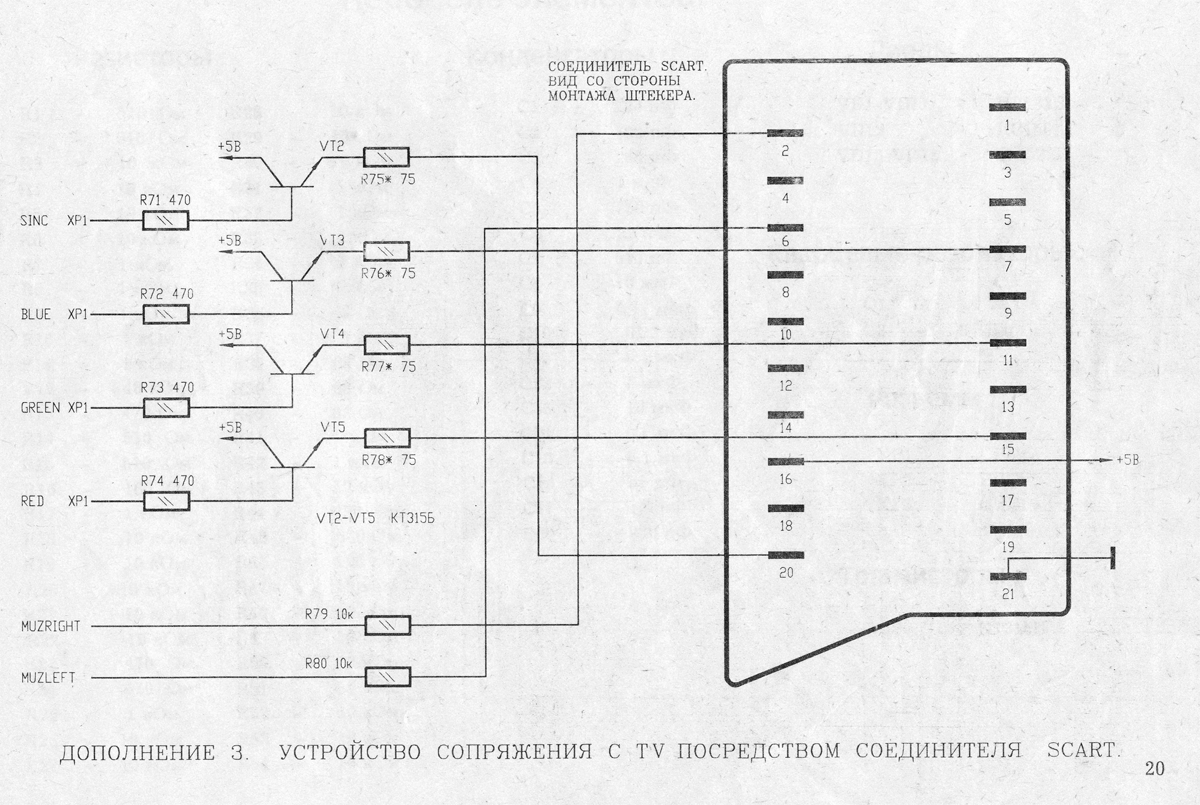

Александр, я по этой схеме к SCARTу различные zx-клоны подключаю:


Полезный комментарий + 2 | Бесполезный комментарий - 0
пятница, 3 марта 06:09:07 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Александр
Спасибо Константин! я кстати вчера порылся в нете по этой теме и тоже нашел эту схемку,но были все равно сомнения а теперь нет :)сегодня куплю скарт и спаяю,есть вопросы: файлы игр в каком формате сдесь? хочу попробывать со смартфона залить,и как сюда вставлять фотки?
Полезный комментарий + 0 | Бесполезный комментарий - 0
пятница, 3 марта 10:41:15 2017 | ссылка на пост
Александр
Сообщений: 18
Автор: Александр
спаял я провод по этой схеме,подключил к спектруму,вроде виднеются какие то полоски сквозь рябь и тишина,на выходе с платы у меня RGBUSZ тоесть U видео,Z звук ну остальные понятно,я попробывал подсоединил с выхода спека U на вход видео телека (кстати телевизор рубин 37м10-2) то тоже рябь и еле видны полоски но нажимаю на сброс и появляется черный квадрат от верха до низа экрана ближе к левому краю,пока не пойму в чем проблема!?
Полезный комментарий + 0 | Бесполезный комментарий - 0
пятница, 3 марта 23:47:50 2017 | ссылка на пост
Александр
Сообщений: 18
Автор: Константин Айги (CXEMATEKA.RU)
Александр, ВЕСТА ИК-30, судя по всему, это тот же «Ленинград». В этом случае, возможно, потребуется сделать некоторые доработки, чтобы привести видеовыход системы к стандарту.

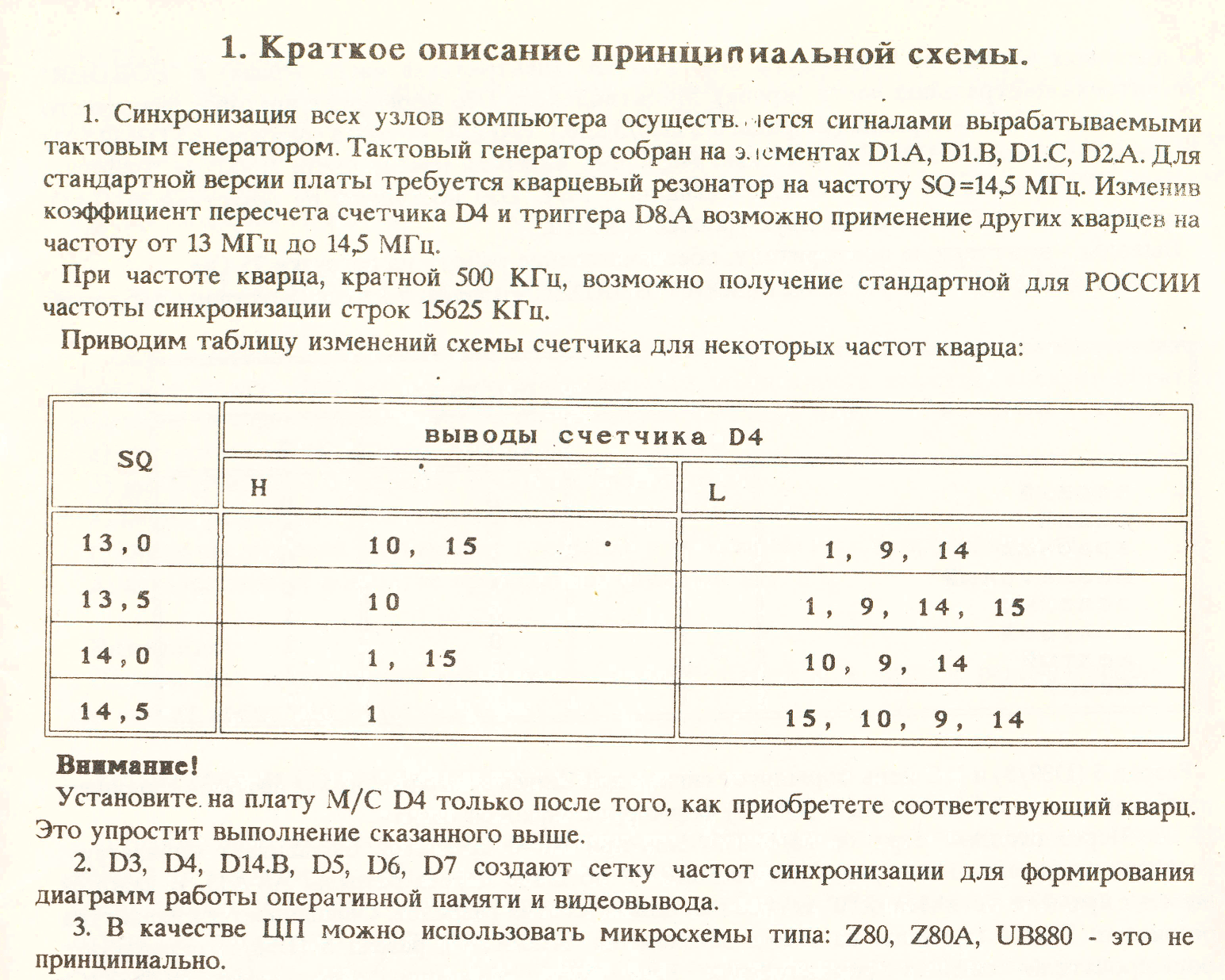

Первое на что надо обратить внимание, это частота кварца. Если кварц ровно 14 МГц, то нужно проверить, правильно ли настроен счетчик D4. На этой схеме показано, как должны быть подключены входы счетчика (нормализация строчной развертки):
http://www.cxemateka.ru/v1/Other.png

Выводы 1,15,9 на землю. Вывод 10 к +5В. Вывод 12 на землю через конденсатор 200 пФ.

Подробнее об этом можно почитать тут:
http://zxbyte.ru/leningrad_upgrade.htm#2

И второе. В видеосигнале «Ленинграда» отсутствует привязка к уровню черного. Не всякий телевизор примет такой сигнал. Как привязку ввести, подробно рассказано тут:
http://zxbyte.ru/leningrad_video_out.htm

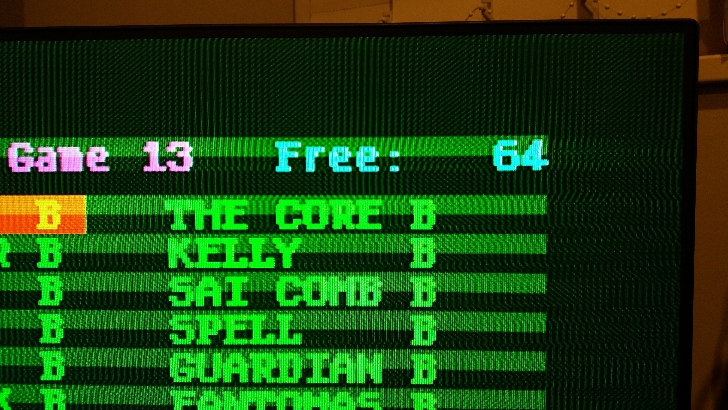

«DIZZY 5» выше в форматах TAP, HOBETA, SCL; игра «Сеймур на Диком Западе» только в SCL.

Об этих форматах подробнее:
http://speccy.info/TAP
http://speccy.info/SCL
http://speccy.info/Hobeta

А картинки здесь можно вставлять, используя соотв. HTML тэг (<img src=ссылка_на_картинку>)

Полезный комментарий + 1 | Бесполезный комментарий - 0
суббота, 4 марта 11:52:26 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Александр
Да это ленинград, кварц на 14мГц,еще проблема нет звука это и прошлый хозяин говорил
пока вот такая стадия, это уже через скарт

а это если нажать сброс

Полезный комментарий + 0 | Бесполезный комментарий - 0
суббота, 4 марта 12:20:27 2017 | ссылка на пост
Александр
Сообщений: 18
Автор: Александр
сделал доработки,генератор отказывается работать когда к 3 4 ноге лн1 припаиваю резистор 470 Ом убираю его работает
Полезный комментарий + 0 | Бесполезный комментарий - 0
суббота, 4 марта 20:56:49 2017 | ссылка на пост
Александр
Сообщений: 18
Автор: Константин Айги (CXEMATEKA.RU)
Александр, нужно мультиметром посмотреть, какое сопротивление между 1-й и 2-й ногой D1, а также между 3-й и 4-й. У меня ровно 470 Ом в обоих случаях. Кроме того, на схеме «Весты» может быть установлен конденсатор C21 между первыми двумя выводами D1. При установке второго резистора, этот конденсатор не нужен.

А вообще, эту доработку можно в самый последний момент попробовать сделать. В моем случае было видно на осциллограмме, что синусоида на выходе тактового генератора неправильной формы. Все, в общем, и так работало, но были периодические мелкие подергивания картинки. После этой доработки все нормализовалось.

Полезный комментарий + 1 | Бесполезный комментарий - 0
воскресенье, 5 марта 02:38:30 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Александр
на схеме есть конденсатор а на моей плате нет,кстати я попробывал просто накинул конденсатор как в схеме на 1ю и 2ю ногу,до 15 пик работает генератор а больше отказывается,но это без резистора на 3-4 ногах,ладно это потом надо сначала картинку вывести,поменял вчера тм9 погоды это не сделало,приду с работы опять буду искать,еще осцилограф у меня только до мегагерца,хамелеон который:) и частоту санва меряет до 1мегагерца,приходится витьком мерить тот до 10мегагерц,я там кстати заявку в друзья послал в контакте:)
Полезный комментарий + 0 | Бесполезный комментарий - 0
воскресенье, 5 марта 09:17:11 2017 | ссылка на пост
Александр
Сообщений: 18
Автор: Александр
Нашёл у друга в магазине радиодеталей вот такую плату Ленинграда-48к: http://pixs.ru/showimage/DSCN1472JP_8345655_25404378.jpg
Сейчас сижу, восстанавливаю, согласно видео, за исключением одного - я самодельную клавиатурку для него сделаю вместо контроллера - благо шлейф из платы торчит в аккурат припаянный к нужным выводам)) И ещё хотелось бы узнать про корректировку платы под установку 27128 или 27512 - какие именно дорожки надо перерезать?? На видео просто плоховато видно(

Полезный комментарий + 0 | Бесполезный комментарий - 0
понедельник, 6 марта 12:21:18 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Александр
И ещё - для всех ли блокировочных конденсаторов нужна ёмкость именно 0,1 мкФ??? Или можно какую-нибудь другую поставить?
Полезный комментарий + 0 | Бесполезный комментарий - 0
понедельник, 6 марта 17:20:08 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Константин Айги (CXEMATEKA.RU)
Александр (EJIEKTPuK95), вот на этой схеме показано, как устанавливать 27C512:
http://www.cxemateka.ru/v1/Other.png

Новое ПЗУ ставим вместо D29 (та панелька, что ближе к процессору). Для 27C128 просто отрезаем 20-й вывод от A13 и заземляем, а вывод 26 соединяем с выводом A13 процессора.

Блокировочные конденсаторы обычно ставят в пределах 47 нФ – 100 нФ (0,1 мкФ).

Полезный комментарий + 1 | Бесполезный комментарий - 0
вторник, 7 марта 06:01:42 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Александр
Спасибо за помощь. И ещё один вопросик-по кварцу. Можно в эту схему поставить на 14,3 МГц?? Или надо искать ровно на 14 МГц? Они просто очень редкие.
Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 7 марта 15:11:01 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Александр
по кварцам посмостри пост от 4 марта
Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 7 марта 20:03:42 2017 | ссылка на пост
Александр
Сообщений: 18
Автор: Александр

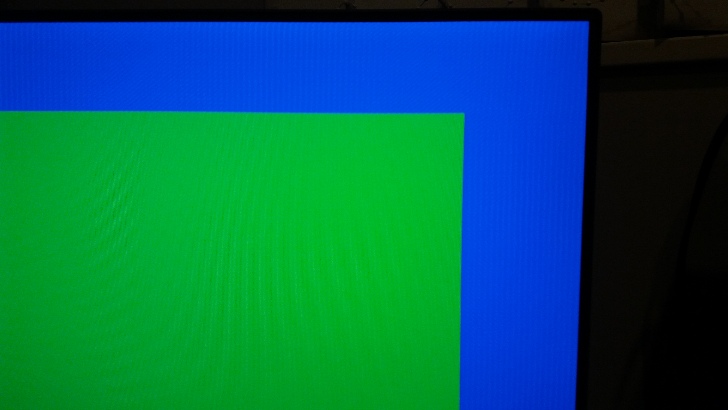

Константин привет! вот что то наладилось
это 3 стадии без проца и озу, с процем и с процем и озу, подскажи пожалуйста что дальше делать?

Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 7 марта 23:02:39 2017 | ссылка на пост
Александр
Сообщений: 18
Автор: Александр
сменил D13 теперь такая картинка
вроде Неисчезающий чёрный прямоугольник плохой контакт в 1й панели пзу или неисправность пзу а у меня и подкинуть то нечего

Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 8 марта 09:17:02 2017 | ссылка на пост
Александр
Сообщений: 18
Автор: Константин Айги (CXEMATEKA.RU)
Александр (EJIEKTPuK95), про установку разных кварцев можно почитать тут:
http://zxbyte.ru/leningrad_upgrade.htm#2

В принципе, можно и без всяких переделок поставить кварц на 14,3 МГц вместо 14-ти, но тогда нужно быть готовым к возможным проблемам с изображением. В большинстве случаев, заметных проблем возникнуть не должно.

Александр, судя по картинкам, проблемы с оперативной памятью. Тут было бы неплохо прогнать вот этот тест:
http://www.cxemateka.ru/v1/test48k_org.bin

Прошивка с этой программкой устанавливается вместо основного ПЗУ.

Полезный комментарий + 1 | Бесполезный комментарий - 0
среда, 8 марта 12:49:54 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Александр
у меня стоит Т36РЕ1-040 тоесть мне нужно где то взять пзу перепрограммируемое,залить в него прошивку и вставить в спек? какой программатор нужен чтоб заливать? у меня есть для PIC и AVR но скорее всего не пойдут,мож есть схемка?я соберу и через какую прогу заливать?
Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 8 марта 16:20:30 2017 | ссылка на пост
Александр
Сообщений: 18
Автор: Andrey
Константин!
а как насчёт подключить переферийное оборудование?
например DMP 52

Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 8 марта 17:39:00 2017 | ссылка на пост
Сообщений: 1
Автор: Константин Айги (CXEMATEKA.RU)
Александр, самый простой вариант, заменить ПЗУ на Flash память:
http://zx-pk.ru/threads/12141-zxkit-003-nabor-programmatorov-dlya-speccy2007.html?p=324586#post324586

Описание теста:
http://zx-pk.ru/threads/11486-faq-zheleznogo-razdela-(under-construction).html?p=397684#post397684

Andrey, если оборудование поддерживает интерфейс Centronics (LPT) или RS-232, то такую периферию можно будет подключить через ZX Lprint III:
http://speccy.info/ZX_Lprint

Полезный комментарий + 1 | Бесполезный комментарий - 0
четверг, 9 марта 03:36:49 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Александр
наладил! дело было не в памяти а в D19 сменил и надпись появилась,но какая то смазанная как будто резкости нет,отпаял транзисторы из скарта оставив только резисторы на 75ом и стало все четко! затем не грузились игры,на входе 4 ноги са3 сигнал был а с 9той нет сменил са3 и начали грузится игры!
В цвете,со звуком,с устойчивой картинкой вообщем супер!

Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 9 марта 23:42:16 2017 | ссылка на пост
Александр
Сообщений: 18
Автор: Александр
только вот не пойму как установить конвертор tzx2wav открываю файл по ссылке,нажимаю ехе шник мелькает черный квадрат и ничего не происходит
http://www.worldofspectrum.org/utilities.html

Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 9 марта 23:46:57 2017 | ссылка на пост
Александр
Сообщений: 18
Автор: Константин Айги (CXEMATEKA.RU)
Александр, поздравляю ;)

Я перевожу tap/tzx в wav этой утилитой:
http://www.worldofspectrum.org/pub/sinclair/tools/pc/tape2wav1.8.zip

Есть еще проигрыватель tap/tzx - "TeeZiX" для Андроид-устройств:
https://play.google.com/store/apps/details?id=dk.rift.tzxdroid

Полезный комментарий + 1 | Бесполезный комментарий - 0
пятница, 10 марта 03:33:33 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Александр
не понятно как ей пользоватся ?
Безымянный 2.png

Полезный комментарий + 0 | Бесполезный комментарий - 0
пятница, 10 марта 20:24:15 2017 | ссылка на пост
Александр
Сообщений: 18
Автор: Константин Айги (CXEMATEKA.RU)
Александр, tap/tzx файл просто мышкой перетаскивается в это окно, а wav-файл появится в папке с исходным файлом.
Полезный комментарий + 1 | Бесполезный комментарий - 0
пятница, 10 марта 21:46:26 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Александр
получилоссь! только при установке этих игр 5шт пробовал установить пишет ошибка 10:4 10:8 10:3 не пойму в чем проблема? пробовал с 2х ноутов грузить и все одно,а выт ь=быстрые на раз грузятся
Полезный комментарий + 0 | Бесполезный комментарий - 0
суббота, 11 марта 10:43:23 2017 | ссылка на пост
Александр
Сообщений: 18
Автор: Константин Айги (CXEMATEKA.RU)
Александр, если на плате установлен родной узел чтения с магнитофона, то сбои объяснимы.

Тут два варианта, либо доработать родную "читалку", как тут показано:
http://zx-pk.ru/threads/22542-skhema-chteniya-s-magnitofona-na-544sa3.html?p=665866&viewfull=1#post665866

Либо собрать новую, например, по схеме приведенной выше (на К554СА3).

Полезный комментарий + 2 | Бесполезный комментарий - 0
суббота, 11 марта 11:47:22 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Александр
собрал по схеме на к554са3 хотя у меня на ней и было собрано но другая схема маленько,не помогло
DIZZY 5». Русифицированная версия игры так и не грузится
Кстати Константин а что дает увеличение памяти с 48 до 128 ?

Полезный комментарий + 0 | Бесполезный комментарий - 0
суббота, 11 марта 22:48:10 2017 | ссылка на пост
Александр
Сообщений: 18
Автор: Константин Айги (CXEMATEKA.RU)
Уровень сигнала имеет значение, можно попробовать поиграть с громкостью входного сигнала.

Да, еще есть смысл проверить мультиметром напряжение на разных участках платы, везде напряжение должно быть не менее 5В. Также стоит обратить внимание на количество блокировочных конденсаторов на плате, если их недостаточно, то вот такие мелкие сбои будут присутствовать.

Если память увеличить до 128k, то можно будет значительно больше программ запускать. Например, версия игры «DIZZY 5» для 128k имеет расширенную графику и дополнительное музыкальное сопровождение (доступно при наличии музыкального сопроцессора).

Полезный комментарий + 2 | Бесполезный комментарий - 0
воскресенье, 12 марта 00:25:03 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Александр
у меня собран на микросхемах т34 и память и проц
возможно поменять память на ру7 или проще вторым этажом еще 8 микросхем ру 5 напаять? и нужна ли новая прошивка в этом случае?

Полезный комментарий + 0 | Бесполезный комментарий - 0
воскресенье, 12 марта 09:13:32 2017 | ссылка на пост
Александр
Сообщений: 18
Автор: Константин Айги (CXEMATEKA.RU)
Самый простой вариант ру5 на ру7 поменять, а лучше сразу на импортные аналоги (41256/41257 DRAM или MB81256/MB81257 DRAM). Это самый быстрый способ добиться стабильной работы 128k памяти.

С ру5-ми будет больше возни и наладка несколько сложнее.

Полезный комментарий + 1 | Бесполезный комментарий - 0
воскресенье, 12 марта 11:12:57 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Александр
а как на D4 подсоединить перемычки? посмотрел по схеме, 15, 14, 1 и 9 выводы соединяются вместе и подключаются к 8 выводу (масса). Но 10 вывод под самой микросхемой подключён к 9 выводу, т.е. тоже к массе. По схеме указано, что его нужно подключить к +5 вольтам, а в видео видно, что вы его припаяли на 16 вывод микросхемы. Его надо отсоединять от платы или нет?
Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 14 марта 02:05:53 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Александр
Я смотрел на 2-й вариант схемы. На первом варианте 10 вывод подключается всё-таки к массе, но 1 вывод используется для питания.
Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 14 марта 02:12:01 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Константин Айги (CXEMATEKA.RU)
Александр, смысл всех этих манипуляций с D4, получить стандартную частоту строк в 15625 КГц. Если есть чем частоту померить, снимать показания надо с 8-го вывода D40.

Я выводы 1,9,10,15 счетчика D4 не запаивал в плату, а просто укоротил их, соединив затем проводами – 1,9,15 к земле, а вывод 10 к +5В (на 16-й ноге D4 как раз питание).

На разных схемах по-разному эти выводы заведены, т.к. просто схемы составлены под разные кварцы. На моей плате установлен кварц в 14000 КГц. Так вот, если просто соединить выводы D4, по этой схеме http://www.cxemateka.ru/v1/Other.png, но без конденсатора 200 пФ, то частота строк будет примерно 16200 КГц, с конденсатором же выходит около 15625 КГц, как и должно быть.

Вот ещё немного теории из книжки «Ленинград-1 наладка и ремонт»:





И вот сама книжка:



Там есть некоторые ошибки и неточности, но в целом книжка дельная. Я по ней когда-то «Ленинград» изучал ;)

Полезный комментарий + 3 | Бесполезный комментарий - 0
вторник, 14 марта 18:58:07 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Александр
Я просто хочу подключить его к своему монитору - благо vga вход на нём имеется. Нашёл ещё, где строчный и кадровый синхроимпульсы смешиваются - в микросхеме D11 - они поступают на 12 и 13 выводы. Я взял свой vga-разъём, запаял в него выходы "rgb" с компа и с ног D11 взял строчный и кадровый синхроимпульсы. Подключаю и включаю - "квадрат Малевича" и больше ничего! Ни бордюра, ни вертикальных полос, ничего(
Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 16 марта 17:29:53 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Александр
В любом случае, если не получится, Pal-кодер я всегда спаять успею-у меня парочка неисправных "sega mega drive" завалялась ;)
Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 16 марта 17:57:58 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Александр
Ещё одна проблема - нет кадрового синхроимпулься на 6 ноге D40. Возможно, не работает микросхема D6.
Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 16 марта 21:48:41 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Toboe

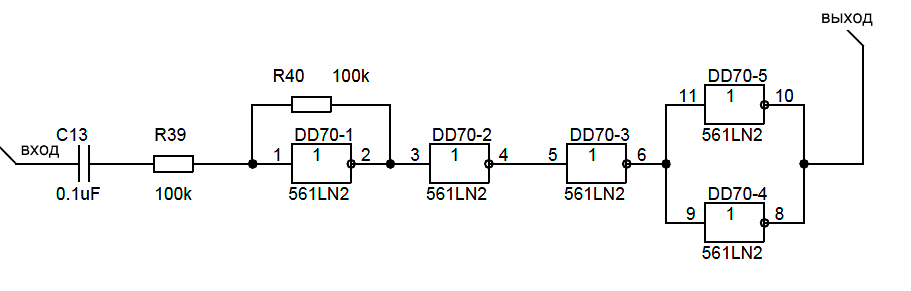

А какая схема читалки с плёнки лучше та что в статье или на ЛН2 ?


Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 16 марта 23:27:32 2017 | ссылка на пост
Сообщений: 12
Автор: Константин Айги (CXEMATEKA.RU)
Александр, напрямую никак не получится Спектрум к VGA монитору подключить. Тут нужно что-то вроде этого: http://www.zxkit.ru/katalog-1/zxkit-001

А вот PAL-кодер от Сеги отлично подойдет. Сам когда-то успешно так подключал ;)

Может и D6, а может и нет. Надо проверять что там на входах и выводах этого счетчика.

Toboe, практика показывает, что оба варианта "читалки" со своей задачей нормально справляются (при правильной сборке, разумеется).

Полезный комментарий + 0 | Бесполезный комментарий - 0
пятница, 17 марта 10:09:41 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Александр
Спаял pal-кодер. http://i9.pixs.ru/storage/0/5/0/IMG2017031_2979120_25541050.jpg
Подключил к компу через плату видеозахвата.
При включении выдаёт вот такую вот "шляпу":
http://i9.pixs.ru/storage/1/0/1/IMG2017031_3662748_25541101.jpg

Полезный комментарий + 0 | Бесполезный комментарий - 0
суббота, 18 марта 12:36:47 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Константин Айги (CXEMATEKA.RU)
Тут одно из двух. Либо что-то не так с PAL-кодером, либо отсутствует синхронизация видеосигнала. Надо проверить наличие синхроимпульса на выводе 6 D11, наличие сигнала на выходе 11 D11, и еще раз проверить состояние кадрового и строчного сигналов – выводы 12 и 13 D11.
Полезный комментарий + 0 | Бесполезный комментарий - 0
суббота, 18 марта 20:01:30 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Toboe
Собрал я значит себе тоже ленинградик, плату нашёл уже современную, модифицированную. Но там по мелочи как я понял она больше всего похожа на схему в этой статье (та что с зарубежными обозначениями микросхем). Ну и естественно она сразу не заработала (у меня всегда так =_=") На экране бегущие широкие чёрные полосы, как я понял нет сигнала КС. В блоке его формирования чёрт ногу сломит. В наличии нет осциллографа только мультик с частотомером до 20КГц. Непропаев вроде нету. Куда копать ХЗ.
Полезный комментарий + 0 | Бесполезный комментарий - 0
воскресенье, 19 марта 10:09:02 2017 | ссылка на пост
Сообщений: 12
Автор: Константин Айги (CXEMATEKA.RU)
Toboe, после сборки, хорошая тактика проверить сначала наличие питания на всех микросхемах – просто прозвонить по соотв. выводам. У логики DIP14: 7 - земля, 14 - +5В; DIP16: 8 - земля, 16 - +5В; DIP20: 10 - земля, 20 - +5В. У микросхем памяти: 8 - +5В, 16 – земля. Если всё запитано правильно, нужно проверить, не греются ли какие-нибудь микросхемы сильнее обычного. Если какой-то выход микросхем логики закорочен на питание, такие микросхемы будут очень сильно греться. И визуальный осмотр пайки тоже стоит тщательно провести. Я смотрю плату на просвет, используя яркую лампу. Так быстро можно устранить КЗ и прочие мелкие недочеты пайки.
Полезный комментарий + 0 | Бесполезный комментарий - 0
воскресенье, 19 марта 15:43:34 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Александр
Почти сделал. Надо было pal-кодер отрегулировать. Бордюр нормальный, серый и "матрас". Но матрас слишком яркий, на нём видны квадратики, бегущие вверх. И ещё он может не сразу появиться или вообще исчезает, оставив только серый фон бордюра. А когда выключаешь и включаешь, вообще матраса нету, только бордюр.
Полезный комментарий + 0 | Бесполезный комментарий - 0
воскресенье, 19 марта 19:41:33 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Александр
А вот так матрас выглядит, если он появляется:
http://i11.pixs.ru/storage/3/0/7/IMG2017031_4313699_25559307.jpg
Ещё, если нажимать сброс, квадратики, или вообще весь матрас могут быть фиолетовыми а также изображение сразу после опускания кнопки немного дергается, как будто нет синхроимпульса в начале.

Полезный комментарий + 0 | Бесполезный комментарий - 0
воскресенье, 19 марта 20:08:42 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Toboe
Да питания я в первую очередь проверил, всё приходит. Микросхемы все холодные, ну только про чуть тёплый, и мультиплексоры входов. Но перегрева нет. КЗ тоже не обнаружил. Придется на работу тащить, без осциллографа тут не разобраться.
https://s8.hostingkartinok.com/uploads/images/2017/03/3bd6b8e373b67355be42c587d44aae55.jpg

Полезный комментарий + 0 | Бесполезный комментарий - 0
воскресенье, 19 марта 21:03:27 2017 | ссылка на пост
Сообщений: 12
Автор: Александр
Решил проблему. Было КЗ между 7 выводом и дорожкой, идущей к 1 выводу микросхемы D7 (561ие10). Теперь "матрас" отображается стабильно, но изображение медленно идёт вверх, как бы намекая на слишком большой или слишком маленький кадровый синхроимпульс.
Полезный комментарий + 0 | Бесполезный комментарий - 0
понедельник, 20 марта 13:18:28 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Роман
Товарищи, скоро я к вам присоединюсь, моя платка Ленинграда уже на подходе)))
Полезный комментарий + 0 | Бесполезный комментарий - 0
понедельник, 20 марта 13:32:35 2017 | ссылка на пост
Роман
Сообщений: 44
Автор: Александр
Доработал видеовыход по вот этой схеме (2 вариант):http://zxbyte.ru/leningrad_video_out.htm Результат-на видео:https://youtu.be/-gdUXP5uVJo
Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 21 марта 11:13:46 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Toboe
Уже всю плату изтыкал осциллографом. Сей час кручусь во круг триггера D8. Не понятна схема его подключения, по идее это обычный D-триггер с двумя асинхронными входами R и S. Но тогда его состояние будет изменяться от С и D входов только тогда когда на R и S будут одновременно "1", вход R притянут к +5, но S висит в воздухе, как он вообще работает. Как я понял он тут подключен как Т триггер, и должен менять состояние входов по спадающему фронту на С входе. У меня на С вход приходит "1" =, на входах D12.C приходят импульсы в одной фазе и немного разной длительности. На выходе D40.B (KS) висит "1" на входах 4,5 импульсы, на 3 "0". Есть вообще описание работы всей этой системы формирования частотной сетки?
https://s8.hostingkartinok.com/uploads/images/2017/03/900cef43d8de1c16b74371f7858c4756.jpg

Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 21 марта 19:54:31 2017 | ссылка на пост
Сообщений: 12
Автор: Александр
Ещё у меня процессор сильно греется. Возможно, работает на "последнем издыхании". Буду менять. И когда вставляю ОЗУ в несколько панелек, происходит срыв кадровой и изображение сжимается вдвое и начинает дергаться.
Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 22 марта 02:33:03 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Константин Айги (CXEMATEKA.RU)
Toboe, D8 тут включен, как делитель частоты пополам. Из известной книжки "Применение интегральных микросхем серий ТТЛ": "Для получения режима счетного триггера вход D соединяют с инверсным выходом триггера, в этом случае триггер меняет свое состояние на противоположное по спадам входных импульсов отрицательной полярности." А по факту при таком включении на выходе триггера будет сигнал частотой вдвое меньшей, чем на входе. Да, а когда сигнал S в воздухе, там единица по умолчанию.

На входе C (11-й вывод D8) очень короткий сигнал, его можно и не увидеть на осциллографе. Смотреть надо, что там на выходе D8. А вот на 3-й ноге D40 должен быть хорошо различимый сигнал. Я бы тут проверил правильность включения диода D1, и исправность конденсатора C2.

Александр, с видеовыходом, очевидно, всё в порядке. А процессор может греться не только по причине неисправности, а еще по причине КЗ одного или нескольких его выходов или же при конфликте на шинах (например, когда есть проблемы с включением или исправностью D37, D38 или D32). Стоит проверить, не греется ли еще что-то сильнее нормы.

Если при установке исправных микросхем возникают проблемы с картинкой, значит, просто не хватает мощности источника питания.

Да, а что касается старой платы на видео, то это похоже на вариант Пентагона 48k (судя по микросхемам), а как конкретно эта версия называется, не знаю - уж больно много клонов Спектрума в своё время было создано ;)

Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 22 марта 05:57:45 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Роман
Доброго дня всем! подскажите пожалуйста на самой плате Ленинграда слева вверху обозначение микросхем A2, A3 это что и для чего?
Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 22 марта 14:29:28 2017 | ссылка на пост
Роман
Сообщений: 44
Автор: Константин Айги (CXEMATEKA.RU)
romancha48k, A2 - 140УД6, A3 - 521СА3. Это микросхемы оригинального узла чтения с магнитофона. Рекомендуется их не устанавливать, а собрать "читалку" на 554СА3 или на 561ЛН2.
Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 22 марта 16:20:09 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Toboe
Ну я предполагал, что выводы подтянуты к плюсу в нутри микросхемы, но можно было тогда и R не цеплять на плюс. Ну дак вот на выходе этого триггера у меня ни каких импульсов нет, все соединения до других микросхем проверил. Конденсатор живой диод стоит правильно, только я не понимаю как они могут влиять на на формирование сигнала на выходе D8. Это же цепь формировани int. Другой триггер в этой же микросхеме работает нормаль, и на входе импульсы и на выходе. Вообще чудеса какие-то.
Полезный комментарий + 0 | Бесполезный комментарий - 1
среда, 22 марта 17:10:19 2017 | ссылка на пост
Сообщений: 12
Автор: Константин Айги (CXEMATEKA.RU)
Toboe, во всей ТТЛ логике единица по умолчанию считывается с входов, хотя оставлять их в воздухе, конечно, не совсем правильно. Вот тут об этом можно почитать:
http://zxbyte.ru/logic_tester.htm

Как вариант, можно завести вывод 10 на плюс принудительно (на некоторых платах так и сделано). А если это не поможет, то можно, например, для проверки, навесным монтажом подпаять другую микросхему ТМ2, соединив её выводы 8/12 между собой, 10/13 на плюс и вход 11 с выводом 8 D12. Если "навесной" триггер запустится, тогда либо микросхема D8 все-таки неисправна, либо где-то КЗ. Да, а что касается D1 и C2, то они соединены одновременно с выходом и входом D8, т.е. в теории могут препятствовать запуску триггера при неправильном включении или неисправности.

Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 23 марта 11:22:00 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Александр
Приветствую. Вот уже что-то работает:

Image Hosted by PiXS.ru
Это был вариант без ЦП и ОЗУ. А вот вариант с ЦП:Image Hosted by PiXS.ru
А вот так он работает с ЦП и ОЗУ, несмотря на то, что блок питания на 5 вольт у меня выдаёт приблизительно 6 ампер-это 30 Вт:Image Hosted by PiXS.ru
Подумываю над тем, чтобы взять питание с компьютерного блока, через один из molex-разьемов. И ещё-нет вертикальных полос на матрасе при работе только с ЦП.


Полезный комментарий + 0 | Бесполезный комментарий - 1
пятница, 24 марта 10:15:24 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Александр
И ещё вопрос по ПЗУ на 27256-куда подключить выход A14?
Полезный комментарий + 0 | Бесполезный комментарий - 0
пятница, 24 марта 19:07:39 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Toboe
Спасибо за ссылку, надо будет собрать такой тестер, а то у меня на мультике какой-то тупой и не удобный. А тут и без осциллографа можно сигнал смотреть. Микросхему перепаял, теперь кадровый синхроимпульс появился. Только это не помогло, почти ничего не изменилось =_=" видимо что-то ещё. Начал дальше копать обнаружил что на WAIT единица постоянно, там же вроде как должны быть импульсы. И сигнала WE нету... Неужели опять микруха причём такая же ТМ2.
Полезный комментарий + 0 | Бесполезный комментарий - 0
пятница, 24 марта 19:27:32 2017 | ссылка на пост
Сообщений: 12
Автор: Алексей E-mail: alpsoid@mail.ru
У меня вопрос к Вам. По какой схеме подключали AY-3-8910?
Полезный комментарий + 0 | Бесполезный комментарий - 0
суббота, 25 марта 16:37:12 2017 | ссылка на пост
Автор: Константин Айги (CXEMATEKA.RU)
Александр, питание можно взять и с molex-разъема, только надо полярность 7-мь раз проверить, чтобы плату не пожечь )

В ПЗУ на 27256 лучше сразу прошить в нижнюю часть (#0000-#3FFF) бейсик 128K (SOS128) и в верхнюю часть (#4000-#7FFF) бейсик 48к (SOS48). Тогда в режиме Спектрума 48k вывод 27 ПЗУ (A14) нужно будет оставить заведенным на +5В, а в последствии при апгрейде памяти на этот вывод нужно будет подать сигнал выбора SOS128 со схемы расширения.

Toboe, сигнал WAIT формируется только, когда процессор выполняет код из оперативной памяти. При отсутствии ПЗУ или при выполнении кода из ПЗУ сигнал WAIT не активен. А WE будет активен при отсутствии ПЗУ, только если процессор нормально работает и шина данных стабильна. Т.е. если WE нет, возможно, процессор не запускается или виснет.

Алексей, тут я использовал уже готовую плату музыкального сопроцессора. Скоро опубликую следующий материал, к нему я приложу вариант схемы "музыкалки".

Полезный комментарий + 0 | Бесполезный комментарий - 0
воскресенье, 26 марта 14:19:31 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Dmitriy
Здравствуйте!
Подскажите пожалуйста, при собирке ZX-NEXT возникла проблема - не проходит тест памяти
http://www.cxemateka.ru/img/?openimg=photo.jpg
хотя те же микросхемы на Ленинграде проходят тест на ура. В какую сторону копать?...

Полезный комментарий + 0 | Бесполезный комментарий - 0
воскресенье, 26 марта 22:13:18 2017 | ссылка на пост
Сообщений: 5
Автор: Toboe
Можно как-нибудь однозначно проверить работоспособность процессора? У меня про нажатии на reset на выходе RD появляются импульсы причём не всегда, но с большой вероятностью. Соответственно этот сигнал попадает на линию выбора ПЗУ. В общем да проц зависает на самом старте. При этом все сигналы на линиях независящих от процессора, ну то есть там где формируется частотная сетка, я проверил, всё вроде норм. Может это быть проблема именно с самим процессором или всё же память. Когда запускаешь без памяти практически ничего не меняется. За исключением того что импульсы на RD появляются всегда после нажатия reset.
Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 28 марта 20:14:30 2017 | ссылка на пост
Сообщений: 12
Автор: Константин Айги (CXEMATEKA.RU)
Dmitriy, первым делом питание надо бы проверить, возможно, просто не хватает мощности для запуска этой платы. Интересно было бы еще увидеть, как выглядит картинка на мониторе при отсутствии ПЗУ...

Toboe, проще всего проверять работоспособность процессора, запуская систему без ПЗУ. Если шина данных стабильна, процессор по циклу будет выполнять команду RST #38, а на адресной шине процессора будет цикличный перебор адресов, хорошо различимый осциллографом. И еще один момент, процессор не должен быть КМОП. В маркировке таких процессоров есть буква "C", например, Z84C00. С таким проблемы могут быть на плате со стандартной ТТЛ-логикой.

Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 28 марта 21:27:57 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Dmitriy
Питание с лабораторного блока на 5 ампер. На всех микросхемах ровно 5 вольт, потребление платы 780ма. Пробовал добавить вольтажа - становится только хуже. Без ПЗУ идеальный "матрас". Уже всю плату осциллографом затыкал, так ничего аномального и не углядел...
С системным ПЗУ стартует, 1982 Sinclair Researsh ltd присутствует на своём законном месте, ну и артефакты в виде горизонтальных полосок в рандомных местах... Очень похоже на нерабочее ОЗУ, но переставляю его в Ленинград - там всё отлично...

Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 28 марта 22:25:45 2017 | ссылка на пост
Сообщений: 5
Автор: Dmitriy
И ещё момент если ставлю ру5г, то всё как описано выше. А если ру5в то надписей практически не видно, всё в артефактах. ру5в тоже оттестировано на Ленинграде.
Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 28 марта 22:31:30 2017 | ссылка на пост
Сообщений: 5
Автор: Константин Айги (CXEMATEKA.RU)
Dmitriy, вполне возможно просто не хватает блокировочных конденсаторов на плате. Если это так, то будет видна небольшая "пила" на шине питания +5В на некоторых участках платы (при просмотре осциллографом).

И ещё, микросхемы РУ5 довольно капризны, в ZX-NEXT лучше использовать две линейки РУ7, а ещё лучше западные их аналоги - 41256/41257 DRAM или MB81256/MB81257 DRAM.

Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 29 марта 18:08:11 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Dmitriy
Тоже думал про блокировочные, но осциллограф убеждает что по питанию всё ровно.

Заказал два десятка 41256, надеюсь на них нормально заведётся :)

Эта плата у меня с 1995 года пылилась в шкафу, тогда я даже блок видеопроцессора запустить не смог :( И если бы не ваше видео - то вообще забыл бы про неё ))
А сейчас, с осциллографом за 10 минут вычислил полудохлую лп5, после её замены вместо ожидаемого "матраса" получил "шахматную доску" и опять осциллограф в помощь - нашел дохлую кп11.

Полезный комментарий + 1 | Бесполезный комментарий - 0
среда, 29 марта 20:14:52 2017 | ссылка на пост
Сообщений: 5
Автор: Александр
Ещё один шаг мне остался до конца! Подробности-на видео:
https://www.youtube.com/watch?v=I1U09rhedsc&feature=youtu.be

Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 29 марта 22:36:03 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Александр
И ещё - на видео вы ставили некие перемычки под версию 48к - на микросхеме d17 одну, затем на микросхеме d16 две, затем непонятно-одну или две- на микросхеме d9 или между d9 и d8. Для чего они нужны?
Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 30 марта 00:24:52 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Toboe
У меня обычный процессор, без буквы С.
https://s8.hostingkartinok.com/uploads/images/2017/03/8212e8098d0cedd31cc7481cfe04423f.jpg

Есть идея провеить проц собрав простую схемку: выводы NMI, INT, BUSR, RESET и порт D подтянуть к плюсу через резисторы,на CLC подать тактовый сигнал и посмотреть что там на порте A, по идее должен быть перебор. Я правильно понял, что при 1 на шине данных проц выполняет команду RST #38.

Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 30 марта 06:56:06 2017 | ссылка на пост
Сообщений: 12
Автор: Константин Айги (CXEMATEKA.RU)
Александр, на изображении атрибуты четко просматриваются, что не скажешь о пикселях. Я бы посоветовал временно отключить конденсатор в 510 пФ на ИР9. Его стоит подбирать, когда уже всё заработает, чтобы прорисовка дуг и окружностей была четкой.

А так всё выглядит неплохо, только процессор почему-то не запускается. Картинка на экране будет точно такой же и без процессора. Чтобы процессор заработал, как минимум должна быть частота 3,5 МГц на 6 ноге, RESET должен быть в четкой единице (когда кнопка не нажата) и шина данных должна быть стабильна - на всех восьми выводах (D0-D7) должна быть единица, когда процессор отсутствует или нажата кнопка RESET.

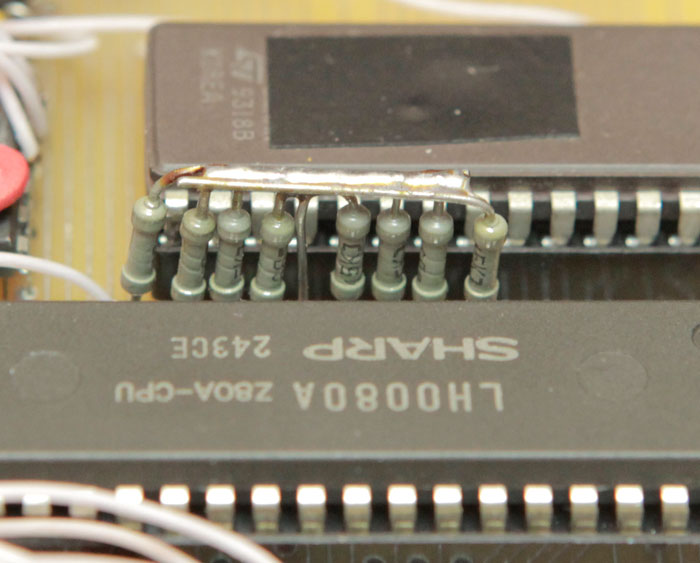

Toboe, тогда ещё WAIT надо к плюсу подтянуть. Да, при единице на всех разрядах шины данных процессор будет по циклу выполнять код #FF, т.е. RST #38.

Полезный комментарий + 0 | Бесполезный комментарий - 0
пятница, 31 марта 19:09:43 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Dmitriy
Запустил таки ZX-NEXT на ру5, заменил 555кп11 на 1533кп11 и всё заработало как надо :)
Теперь осталось контроллеры собрать )

Полезный комментарий + 0 | Бесполезный комментарий - 0
пятница, 31 марта 20:32:46 2017 | ссылка на пост
Сообщений: 5
Автор: Константин Айги (CXEMATEKA.RU)
Dmitriy, наверняка какой-то из этих мультиплексоров был всё-таки неисправен )

Александр, а что по поводу тех перемычек, то я там делал временные соединения в местах оставленных для доработки памяти. Просто во время пайки версии «Ленинграда» 48k я некоторые контакты микросхем не впаивал в плату, а просто загнул их внутрь – это чтобы не резать дорожки потом при апгрейде до 128k.

Полезный комментарий + 0 | Бесполезный комментарий - 0
суббота, 1 апреля 03:51:46 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: GoodBoy
Константин, а у тебя остались какие-нибудь контакты с Алексеем Летаевым ?
есть интерес к оцифровке его коллекции (если сохранилась) дискет

Полезный комментарий + 0 | Бесполезный комментарий - 0
суббота, 1 апреля 11:20:06 2017 | ссылка на пост
Автор: Константин Айги (CXEMATEKA.RU)
GoodBoy, мы с Алексеем с конца девяностых не общались – он на Амигу перешел, я на PC ) Если вдруг найду актуальные контакты, на счет дисков спрошу, самому интересно )
Полезный комментарий + 0 | Бесполезный комментарий - 0
воскресенье, 2 апреля 06:19:30 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: GoodBoy
понятно.
я с ним общался примерно в тот-же период.
он на квартиру родителей (в перово?) приезжал каждый день как на работу.
в 2006 (по рассказам знакомых) он ещё был на РадиоРынке, но я его не нашёл

Полезный комментарий + 0 | Бесполезный комментарий - 0
воскресенье, 2 апреля 11:41:36 2017 | ссылка на пост
Автор: Роман
Всем Привет! Константин, подскажите, будет ли видна картинка при подключении R G B SYNC с платы Ленинграда48К к ПАЛ декодеру ( от nedopc ). На экране, отображается синий экран, как будто нет сигнала, но изредка врубается просто темный экран и все).
Полезный комментарий + 1 | Бесполезный комментарий - 0
воскресенье, 2 апреля 19:52:37 2017 | ссылка на пост
Роман
Сообщений: 44
Автор: Александр

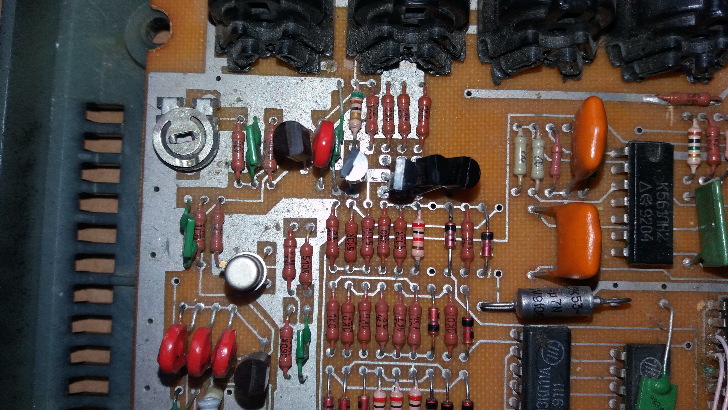

подскажите что это за клон спека?нужна схема.

Полезный комментарий + 0 | Бесполезный комментарий - 0
понедельник, 3 апреля 14:08:40 2017 | ссылка на пост
Александр
Сообщений: 18
Автор: Константин Айги (CXEMATEKA.RU)
GoodBoy, я Алексея последний раз именно на царицынском радиорынке и видел, году эдак в 99-м. У меня есть контакты кое-кого из FFC, как-нибудь пообщаюсь, может у кого и актуальные контакты Алексея есть.

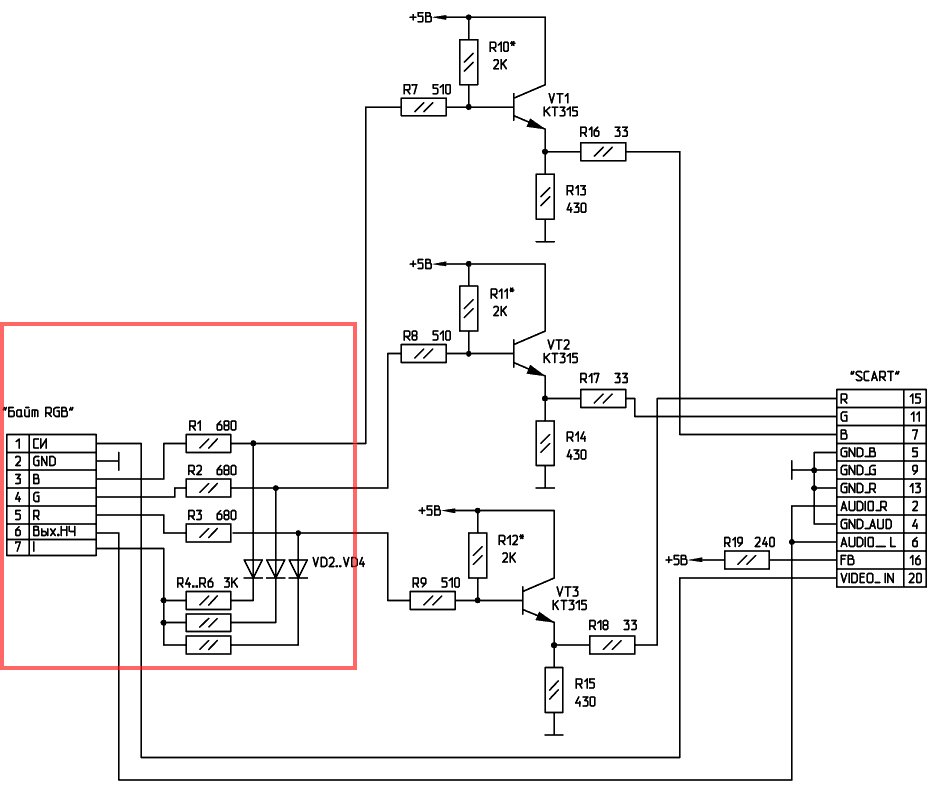

Роман, нужно видеосигнал «Ленинграда» приводить к стандарту. Во-первых, частота строк должна быть близка к 15625 КГц, об этом тут:
http://www.cxemateka.ru/ru/building_zx_spectrum_128k_clone_beta_disk_interface_ay_3_8910_ym2149f/p95

Во-вторых, возможно придется ввести привязку к уровню черного. Как привязку ввести, подробно рассказано тут:
http://zxbyte.ru/leningrad_video_out.htm

Александр. Ух ты! Интересная плата ) Что это не знаю, но можно попробовать считать, что там в ПЗУ записано. На некоторых клонах были свои оригинальные прошивки, возможно в ней и будет ответ на вопрос "что это?" )

Полезный комментарий + 1 | Бесполезный комментарий - 0
понедельник, 3 апреля 22:22:06 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Александр
К сожалению не на чем прочитать пзу !?
еще буду оживлять компаньона
еще есть такая плата,что если из нее вырезать память, там на ру6 ,и подпаять проводами,так сказать для увеличения памяти,может получится?

Полезный комментарий + 0 | Бесполезный комментарий - 0
понедельник, 3 апреля 23:13:04 2017 | ссылка на пост
Александр
Сообщений: 18
Автор: Александр
Всё пропало((( Кадровый генератор накрылся. Я уже всё менял - и счётчик D6, и триггер D8, и входные микросхемы D12 и D13, и выходные D40 и D11 - ничего не работает((( На 8 ноге триггера D8 я обнаружил вместо импульсов низкий уровень сигнала. Через тестер звонится на массу с сопротивлением где-то 40 Ом. Странный ещё эффект при этом - звонится при включённом компе, т.е. если выключить питание, то сопротивление снова становится нормальным, что говорит о том, что триггер рабочий и проблема со входами. Но на входах я всё поменял и где эта проблема, я знать не знаю(((
Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 5 апреля 01:56:16 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Vadim
Александр. На 13 и 1 выводах D8 лог. "1" присутствует? Что с сигналом /БС (/BS 5 вывод D8)? На 12 выводах счетчиков D3, D4 и 6 выводе триггера D2 импульсы есть?
Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 5 апреля 18:39:18 2017 | ссылка на пост
Сообщений: 38
Автор: Александр
На 13 и 1 "единица" есть, сигнал БС идёт, где-то в районе 15,5-15,6 кГц. А вот на 12 выводах вместо импульсов постоянное напряжение 4,2 вольта. На 6 ноге триггера D2 - напряжение 1,6 вольт. И тоже импульсов нет.
Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 5 апреля 21:22:09 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Vadim
Чем частоту мерили? На D2 7 МГц должно быть. На 12 выводах импульсы будут кратковременные, при условии работоспособности задающей тактовой цепочки.
Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 5 апреля 21:58:32 2017 | ссылка на пост
Сообщений: 38
Автор: Vadim
Проверьте заодно и счётчики D5 и D6 на выводах 3,2,6,7.
Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 5 апреля 22:44:58 2017 | ссылка на пост
Сообщений: 38
Автор: Александр
На выводах 3,2,6,7 нет ничего. А про частоту 7 МГц я первый раз слышу. Да и у меня проверить такую высокую частоту пока нечем. Уже вторую неделю жду частотомер на 50 МГц с Али.
Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 6 апреля 06:59:03 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Vadim
Проверяем живы ли счётчики D5, D6. На 5 выводе D5 должен быть сигнал БС 15,6 кГц. На 11 выводе лог. "1". На 4 выводе "висящая" лог. "1". И само собой питание на 8 и 16 выводах.
Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 6 апреля 09:13:39 2017 | ссылка на пост
Сообщений: 38
Автор: Александр
Всё есть. На 5 вывод подаётся сигнал БС, на 11 выводе есть логическая единица напряжением 4,2 вольта, на 4 выводе есть тоже напряжение, которое колеблется в районе от 2,3 до 2,5 вольт. Питание присутствует.
Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 6 апреля 17:45:20 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Vadim
В таком случае счётчик D5 не рабочий. При наличии всех перечисленных сигналов на его выводах на выходах 3,2,6,7 должны быть импульсы. Можно подтянуть через резистор на 4 вывод +5В и если ничего не изменится, то счётчик однозначно под замену.
Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 6 апреля 18:18:51 2017 | ссылка на пост
Сообщений: 38
Автор: Vadim
На 14 выводе 0?
Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 6 апреля 18:29:15 2017 | ссылка на пост
Сообщений: 38
Автор: Александр
Александр
Сообщений: 85
Автор: Vadim
Должен быть 0 проверяйте, почему нет контакта с GND.
Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 6 апреля 19:43:26 2017 | ссылка на пост
Сообщений: 38
Автор: Александр
Запаяю напрямую через провод, если нет контакта!
Проверять не стоит, плата уж больно "убитая"))

Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 6 апреля 19:45:19 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Александр
Ну и дела... Только что проверил, оказывается, что не только на 14 нет массы, но и на 15 и даже на 10 выводах, т.е. масса вообще не подаётся на нужные входы микросхемы, несмотря на то, что на 8 выводе она есть.
Полезный комментарий + 0 | Бесполезный комментарий - 1
четверг, 6 апреля 19:49:09 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Александр
Один вопрос - КАК ЭТО НАЗЫВАЕТСЯ???!!!!
Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 6 апреля 19:49:58 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Роман
Ндаа Александр ... у меня тоже запуск в тупике, ищу осциллограф)
Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 6 апреля 21:18:00 2017 | ссылка на пост
Роман
Сообщений: 44
Автор: Vadim
Во втором варианте схемы с сайта zxbyte ошибка на этом участке схемы. Выводы 11 D5 и D6 соединены с 12 и 8 выводами триггера D8, а должно быть как в схеме вариант 1 к 11 выводу D8.
Полезный комментарий + 1 | Бесполезный комментарий - 0
четверг, 6 апреля 21:59:12 2017 | ссылка на пост
Сообщений: 38
Автор: Роман
Всем привет! Скажите пожалуйста, как все таки делать настройку D4 для кварца 14 МГц , как в брошюрке по наладке "H-1;15. L-10;9;14." Или же как писал Константин..."Я выводы 1,9,10,15 счетчика D4 не запаивал в плату, а просто укоротил их, соединив затем проводами – 1,9,15 к земле, а вывод 10 к +5В (на 16-й ноге D4 как раз питание"
Полезный комментарий + 0 | Бесполезный комментарий - 0
воскресенье, 9 апреля 22:22:59 2017 | ссылка на пост
Роман
Сообщений: 44
Автор: Vadim
Здравствуйте! Настройку необходимо делать с частотомером или осциллографом. Смысл всех манипуляций добиться частоты 15625 Гц для сигнала БС (/BS). Теоретически по схеме получаем следующее:
1) на 6 выводе D2 (5 вывод D3), выполняющего роль делителя на 2 - 7 МГц (14/2 = 7);
2) на выводах счётчика D3: 3-ем 3,5 МГц (7/2 = 3,5), 2-ом 1,75 МГц (7/4 = 1,75), 6-ом 875 кГц (7/8 = 0,875), 7-ом 437,5 кГц (7/16 = 0,4375);
3) на 5 выводе триггера D8 (делитель на 2) формируется сигнал BS, соответственно на его тактовый вход 3, должен приходить сигнал с удвоенной частотой 31250 Гц (15625*2 = 31250);
4) таким образом счётчик D4 должен давать коэффициент пересчёта 14 (437,5/31,25 = 14), для чего необходимо сделать предварительную загрузку числа 2, что для двоичного счётчика будет соответствовать коэффициенту 14 (16-2 = 14).
Всё так гладко в теории. В реальности частота кварца и стабильность частоты тактового генератора могут отличаться от расчётных, поэтому необходима калибровка. Без измерений гадание на кофейной гуще.
Единственное, что можно попробовать сделать без приборов добавить ёмкости на выводы 12 D4 и 11 D6, как написано в брошюрке по наладке и приводится на схемах у Константина http://www.cxemateka.ru/v1/Other.png. Схема включения D4 по умолчанию, как для кварца 14 МГц.

Полезный комментарий + 1 | Бесполезный комментарий - 0
понедельник, 10 апреля 12:04:34 2017 | ссылка на пост
Сообщений: 38
Автор: Vadim
Честно говоря, я бы попробовал стабилизировать частоту следующим образом:
1) D4 включить как по схеме для кварца 14 МГц;
2) отключить 5 вывод D14 от D8 и подключить к нему GND.
Если кому не сложно проверьте.

Полезный комментарий + 0 | Бесполезный комментарий - 0
понедельник, 10 апреля 15:19:41 2017 | ссылка на пост
Сообщений: 38
Автор: Роман
Вообщем наверное на месяц отложил Ленинград, на Алике заказал осциллограф) буду ждать!
Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 11 апреля 17:47:36 2017 | ссылка на пост
Роман
Сообщений: 44
Автор: Александр
Всё! Плата распаяна. Надоело мне целый месяц сидеть и ремонтировать его. Заказал на meshok.net конструктор Ленинград48 за 2100р. Там и плата, и детали новые.
Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 13 апреля 00:24:48 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Роман
Александр привет! Платку наверное из Хабаровска заказал? Ели да, то как приедет пожалуйста сфоткай плату с двух сторон, а то я там же заказывал недособранный Ленинград, и теперь разбираюсь... где дорожки порезаны...
Полезный комментарий + 0 | Бесполезный комментарий - 0
пятница, 14 апреля 14:27:59 2017 | ссылка на пост
Роман
Сообщений: 44
Автор: Александр
http://www.picshare.ru/uploads/170419/r4o4XB2VEB.jpg
И ещё: http://www.picshare.ru/uploads/170419/r4o4XB2VEB.jpg
Как ни странно, улучшения есть, но их мало((. 10-я нога D4 подключена к +5В, но 1-я нога тоже подключена к +5В, вместо массы. Нет заявленных мест под установку сопротивления и конденсатора на ИР9 и дополнительного сопротивления между 3 и 4 ногой D1. Зачем-то на монтажное поле ещё поставили место для другой читалки - 561ЛН2. Ну, а в целом, плата добротная, и слишком уж серьёзных недостатков не обнаружено.

Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 19 апреля 08:41:49 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Роман
Спасибо за фото, вижу что моя отличается. Ждем первых комментариев по запуску)
Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 19 апреля 10:57:00 2017 | ссылка на пост
Роман
Сообщений: 44
Автор: Александр
А вот и запуск - после полтора месяца ожидания:
https://youtu.be/wqgg_pqSVi0

Полезный комментарий + 1 | Бесполезный комментарий - 0
пятница, 21 апреля 16:23:43 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Роман
Поздравляю! вот думаю может и у меня проблема с напряжением... на микросхемах 5,05 вольта, и ничего не показывает) а дорожку 1 D4 резал от +5в.? Еще вопрос а если с точки V и GND(-5В) кинуть на вход AV может показать картинку?
Полезный комментарий + 0 | Бесполезный комментарий - 0
суббота, 22 апреля 07:23:46 2017 | ссылка на пост
Роман
Сообщений: 44
Автор: Александр
Да, резал и кидал на массу, как по схеме Константина. Насчёт точки V - проверял, только вместо 5 вольт подавал массу- ничего нет.
Полезный комментарий + 0 | Бесполезный комментарий - 0
суббота, 22 апреля 13:16:52 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Роман
Александр, слушай, у меня с-1-й D4 запитывается транзисторная сборка, +5в идет на коллектор. Я тоже резал 1 дорожку от +5, и резал от коллектора. Отдельно +5 вешалка на транзисторную сборку. А у тебя как? Может фото обратной стороны сделаешь?заранее спасибо!
Полезный комментарий + 0 | Бесполезный комментарий - 0
суббота, 22 апреля 17:30:29 2017 | ссылка на пост
Роман
Сообщений: 44
Автор: Александр
Собрал схему читалки на 561лн2 - плохо работает - постоянно на загрузке вылетает и пишет про ошибку, причём вылетает в разное время - может и 5 секунд, а может и 2 минуты погрузить нормально.
Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 25 апреля 21:44:33 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Александр
Насчёт фото задней стороны -
А вот что насчёт читалки - собрал по схеме Константина на 554са3 - такая же фигня с загрузкой:

Да, ещё - у меня очень много рабочих микросхем памяти ру5 оказалось, большинство из них с буквой "Д". Тут уже обсуждался вопрос напайки вторым этажом для расширения памяти вместо установки оригинальных ру7. Как мне это сделать?

Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 25 апреля 23:05:16 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Vadim
Если чтение с магнитофона, то берём отвёртку и подстраиваем головку магнитофона на отчётливый (наиболее громкий) звук при воспроизведении кассеты с загружаемой программой.
Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 25 апреля 23:33:01 2017 | ссылка на пост
Сообщений: 38
Автор: Александр
Я использую андроид-смартфон с программой "teezix".
Громкость и так на максимуме. Мне кажется, что дело не в громкости.

Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 25 апреля 23:44:16 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Александр
УРААА!!! Заработало. Вместо программы teezix использовал другую - тоже рекомендованную Константином - tzx2wav. Сконвертировал файл, перенёс на смартфон и запустил через плеер. Сразу стали видны изменения по красно-бирюзовым полосам на бордюре сначала - они, вместо того, чтобы медленно идти вниз, уверенным быстрым ходом шли вверх и стали немного тоньше, чем в предыдущий раз.
Остальные подробности на видео, которое я скоро выложу.

Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 26 апреля 00:27:14 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Roman
Ностальгия... в своё время был у меня компьютер ZX правда русской сборки на микросхеме КА1515ХМ1216, грузились игрушки с кассетного магнитофона, потом мне приятель подарил плату BETA 2+ для подключения дисковода (на этой плате уже был и контроллер на КР1818ВГ93 и музыкальный сопроцессор YM2149F, но на то время с паяльником я только начинал знакомство и мне эту плату на Воронежском "труде" за денежку припаяли к плате компьютера. а дальше мои пробы поместить пару этих плат в какой нибуть корпус, отделив клавиатуру УВЕНЧАЛИСЬ тем что я все это уронил и платы успешно оторвались друг от друга.... комп был заброшен а через несколько лет я обнаружил эти пару плат совсем раздербанеными, кто то пооткусил все КМ с платы компа (точнее этого кого то то я знаю, но не о том).... есть ли возможность с вашей помощью попытаться реанимировать этот комп, как первый комп детства. (кстати подскажите как вставить картинки я сфоткал эти платы...
Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 26 апреля 22:11:19 2017 | ссылка на пост
Сообщений: 4
Автор: Toboe
Да ну нафиг! У мя таже проблема с напряжением, по этому процессор и не запускался. Пара проводов и резистор всё заработало, появились долгожданные вертикальные полоки, а я уже думал проц нерабочий. Так и знал, что ну нельзя просто так без перемычек запустить Ленинград! Надо написать автору модифицированной платы, пусть дорабатывает, а то он утверждал что никаких перемычек ставить не надо.
Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 27 апреля 14:20:17 2017 | ссылка на пост
Сообщений: 12
Автор: Александр
У вас, наверное, тоже стандартный ATX блок питания, да? Они выдают не такое стабильное, как кажется, на первый взгляд, напряжение. Я у себя мерял, перед установкой модификации, выдаёт примерно 4,8-4,9 вольт. А про модификацию было написано, что для процессора требуется минимум 5,2 вольта.
Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 27 апреля 17:39:09 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Александр
Но там дело не с питанием процессора, а с мощностью сигнала тактовой частоты - из-за низкого напряжения он слишком слабый и процессор его "не видит", поэтому и не запускается.
Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 27 апреля 17:41:33 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Vadim
2Roman. Фото можно загрузить на fastpic.ru (или подобный хостинг), а затем вставить одну из предложенных ссылок в сообщение.
Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 27 апреля 23:17:43 2017 | ссылка на пост
Сообщений: 38
Автор: Toboe
Да я и от лабораторного блока питания запитывал, там ровно 5в, но этого как видимо недостаточно. Да я понял что всего-лишь амплитуды тактового сигнала не хватает.
Полезный комментарий + 0 | Бесполезный комментарий - 0
пятница, 28 апреля 02:31:15 2017 | ссылка на пост
Сообщений: 12
Автор: Александр
И снова к разговору о увеличении памяти - можно ли вместо одной ру7 поставить две ру5? И как это сделать?
Полезный комментарий + 0 | Бесполезный комментарий - 0
пятница, 28 апреля 14:20:53 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Roman
Парни ну гляньте пожалуйста:
Вот контроллер - http://www.cxemateka.ru/img/Roman/590380cd.jpg?1493401823

А вот Сам компьютер http://www.cxemateka.ru/img/Roman/photo.jpg?1493401693

Полезный комментарий + 0 | Бесполезный комментарий - 0
пятница, 28 апреля 20:52:44 2017 | ссылка на пост
Сообщений: 4
Автор: Роман
Всем привет! Всегда заглядываю сюда, рад бы помочь, но не силен в этих железяках, сам изучаю. Могу только подкинуть вопрос Александру. Александр, никак не запускается, и делал дорабортку перемычку с D34 на D2, только резистор ставил на 415 ом( думаю не критично). А что у тебя за проводки повешены с обратной стороны на D4.2 D4.3 и на D36.15 что то? Заранее спасибо!
Полезный комментарий + 0 | Бесполезный комментарий - 0
суббота, 29 апреля 12:09:40 2017 | ссылка на пост
Роман
Сообщений: 44
Автор: Александр
К D36 и D4 идут проводки от вот этой доработки видеосигнала(2 вариант):http://zxbyte.ru/leningrad_video_out.htm#2 А насчёт запуска, проверь питание на всех микросхемах и замерь частоту на 6 ноге процессора. Она должна быть 3,5 МГц.
Полезный комментарий + 0 | Бесполезный комментарий - 0
суббота, 29 апреля 13:20:28 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: kanifolkin
имеется плата дл ясоздания спектрума, желающим могу переслать за символическую плату.
Полезный комментарий + 0 | Бесполезный комментарий - 0
воскресенье, 30 апреля 12:22:47 2017 | ссылка на пост
Сообщений: 12
Автор: Константин Айги (CXEMATEKA.RU)
Александр, можно поверх основной линейки РУ5, напаять вторым этажом дополнительный ряд из 8-ми микросхем.

Спаиваются все выводы кроме контакта 15:



Выглядеть в итоге это будет примерно так:




Ну и схема доработки будет немного другая:


Полезный комментарий + 3 | Бесполезный комментарий - 0
понедельник, 1 мая 11:11:25 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Константин Айги (CXEMATEKA.RU)
Roman, контроллер такой подключить несложно, но желательно иметь распиновку выводов разъема этого контроллера.

Если распиновки нет, можно и прозвоном выяснить куда какой контакт нужно заводить. Ну, например, выводы 30-37 музыкального сопроцессора точно идут на шину данных в порядке D7-D0, a на вывод 23 заводится RESET и т.д. )

Полезный комментарий + 1 | Бесполезный комментарий - 0
понедельник, 1 мая 11:20:29 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Roman
Константин, том то и дело что никаких доков нет вообще только эти две голые платы., тут бы вначале опознать саму плату компьютера, найти её схемку, а потом пробовать подключать контроллер....
Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 2 мая 13:06:38 2017 | ссылка на пост
Сообщений: 4
Автор: Роман
Ммм, пока что ничего не запустил, подскажите, записываю от ATX блока, вроде как замеряю напряжение, показывает 5,1 вольта, а при подключении к плате Ленинграда, напряжение на микросхемах по 4, 6 - 4,7 вольта, из за чего так может? Ни чего не греется, кз нет.
Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 4 мая 14:18:08 2017 | ссылка на пост
Роман
Сообщений: 44
Автор: Роман
Хотя нет, показывает 4,79 вольта. А частоту на процессоре 6 ножка, показывает ноль( может кварц поменять
Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 4 мая 14:45:50 2017 | ссылка на пост
Роман
Сообщений: 44
Автор: Vadim
Питание на D2 есть? На 5 и 9 выводах D2, какая частота?
Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 4 мая 17:56:15 2017 | ссылка на пост
Сообщений: 38
Автор: Роман
Питание есть 4,73 В. на 5 и 9 выводах частоту не показывает, 0.
Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 4 мая 18:26:06 2017 | ссылка на пост
Роман
Сообщений: 44
Автор: Vadim
Тогда проверить питание на D1. если есть, то можно и кварц заменить.
p.s. А у приборчика потолок частоты в МГц какой?

Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 4 мая 19:12:39 2017 | ссылка на пост
Сообщений: 38
Автор: Роман
На D1 питание есть, кварц уже поменял и ничего(. Осциллограф на али заказывал, вот такой ISDS205B, проверял на пал кодере от nedopc мерял частоту кварца, там показал все четко, а на платке Ленинграда ни в одной точке ни чего не показывает, беда.
Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 4 мая 19:46:49 2017 | ссылка на пост
Роман
Сообщений: 44
Автор: Vadim
Обрыва GND нет?
Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 4 мая 20:45:04 2017 | ссылка на пост
Сообщений: 38
Автор: Роман
обрывов нет не по +5, не по GND. Может все таки из за такого напряжения вся проблема.
Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 4 мая 21:05:47 2017 | ссылка на пост
Роман
Сообщений: 44
Автор: Vadim
Заменить источник питания и будет видно.
Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 4 мая 21:27:57 2017 | ссылка на пост
Сообщений: 38
Автор: Роман
Всем доброго дня! С наступающим праздником 9 мая!!! Ну а теперь опять к нему, покоя не даёт, ленинградику) а может ли если нет генерации импульсов( ни частоты ни синуса на 6-й ноге проца, да и на самой D1)проблема с м/с D1 ЛН1, т.к. Кварц уже менял, нельзя ли как нибудь Ее проверить без другой такой? При подаче питания не греется.
Полезный комментарий + 0 | Бесполезный комментарий - 0
понедельник, 8 мая 16:14:44 2017 | ссылка на пост
Роман
Сообщений: 44
Автор: Роман
О Боги, есть синус на D1!!! Даже 3,5 МГц на проце! Картинки нет, ну это ещё без доработки) кстати не поделитесь доработкой видеовыхода 2 й способ, а то zxbyte.ru что то не грузится уже 2й день (
Полезный комментарий + 0 | Бесполезный комментарий - 0
понедельник, 8 мая 19:05:17 2017 | ссылка на пост
Роман
Сообщений: 44
Автор: Андрей
Роман, держи. У меня почему то не заработала. Возможно где то напутал.
Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 9 мая 01:58:39 2017 | ссылка на пост
Сообщений: 1
Автор: Аноним
Фотохостинг yapx.ru
Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 9 мая 17:25:31 2017 | ссылка на пост
Автор: Roman
Ребята, мне помогли опознать что за плата компьютера у меня имеется, если у кого совершенно случайно есть схемы на

Radon Plus

поделитесь пожалуйста кому не жалко........

Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 9 мая 18:09:20 2017 | ссылка на пост
Сообщений: 4
Автор: Константин Айги (CXEMATEKA.RU)
Roman, тут есть наиболее близкий вариант схемы:
http://sblive.narod.ru/ZX-Spectrum/PLM-X/PLM-X.htm

А в хорошем качестве тут:
http://sblive.narod.ru/ZX-Spectrum/LUT216/LUT216.htm

P.S. А Radon Plus построен совсем по другой схеме...

Полезный комментарий + 0 | Бесполезный комментарий - 0
суббота, 13 мая 07:20:17 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Роман
Всем привет товарищи! Надеюсь что темка еще жива. Вот выложил запуск (уже что то, до этого был просто темный экран) https://youtu.be/17DdnQdAQM8
Доработку видеовыхода еще не делал. Собственно посоветуйте в какую сторону копать, для стабилизации картинки? Или же без доработки видеовыхода нет смысла что то искать? Спасибо!

Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 24 мая 15:36:43 2017 | ссылка на пост
Роман
Сообщений: 44
Автор: Константин Айги (CXEMATEKA.RU)
Роман, без доработок у Ленинграда видеосигнал нестандартный будет.

Как минимум привязку к уровню чёрного надо вводить. Ну и желательно частоту строк привести к стандарту, но это дело второе.

Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 25 мая 08:40:38 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Роман
Может глупый вопрос, но все же спрошу. По доработке видеовыхода с сайта zxbyte.ru 2-й вариант, я так понимаю на схеме не указано, на дополнительные ЛА1(D```.1), ЛИ1(D``.1) и ТМ2(D`.1-2), нужно подавать на контакты 14, 7 питание +5 и -5В соответственно?
Полезный комментарий + 0 | Бесполезный комментарий - 0
пятница, 26 мая 19:33:12 2017 | ссылка на пост
Роман
Сообщений: 44
Автор: Константин Айги (CXEMATEKA.RU)
Роман, это само собой ) TTL логика запитывается стандартным образом, поэтому на схемах эти соединения не отображают.

Я, кстати, собирал как-то эту доработку – заработала. Только вместо ЛА1 я использовал ЛА4, что логичнее, ну и конденсатор понадобился между землей и выводом 4 ТМ2.

Полезный комментарий + 0 | Бесполезный комментарий - 0
суббота, 27 мая 05:41:52 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Роман
Константин спасибо! сделал все как предложили (заменил ЛА1 на ЛА4). Вот выложил видео
https://youtu.be/TA_NzkjjhTQ
Пока стабильной картинки не увидел, однако в момент включения выключения провода SYNC (с платы Ленинграда) видно как кратковременно отображается нормальная картинка.Что посоветуете? Может требуется задержка сигнала синхронизации...

Полезный комментарий + 0 | Бесполезный комментарий - 0
суббота, 27 мая 10:11:00 2017 | ссылка на пост
Роман
Сообщений: 44
Автор: Роман
Ммм... или не задержка сигнала), а как нибудь поколдовать с SYNC!
Полезный комментарий + 0 | Бесполезный комментарий - 0
суббота, 27 мая 10:25:31 2017 | ссылка на пост
Роман
Сообщений: 44
Автор: Роман
Правда конденсатор между 4 и землёй не ставил.
Полезный комментарий + 0 | Бесполезный комментарий - 0
суббота, 27 мая 14:46:25 2017 | ссылка на пост
Роман
Сообщений: 44
Автор: Роман
Замерял KS на D40.6 период 20 мс, SS на D40.8 период 64 мкс...
Полезный комментарий + 0 | Бесполезный комментарий - 0
воскресенье, 28 мая 11:41:28 2017 | ссылка на пост
Роман
Сообщений: 44
Автор: Константин Айги (CXEMATEKA.RU)
Роман, а вывод на экран идет через PAL-кодер?

Кодер будет покапризнее по отношению к частотам строк и кадров. А вот при подключении через SCART после введения привязки к чёрному, обычно проблем с картинкой не наблюдается, даже при не совсем стандартной частоте строк (зависит, правда, от телевизора).

Полезный комментарий + 0 | Бесполезный комментарий - 0
воскресенье, 28 мая 13:54:54 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Роман
Константин, подключаю через PAL кодер от Nedopc
На сайте zxbyte.ru также нашёл информацию о том что наряду с доработкой видеовыхода для тв тюнеров и пал кодеров требуется уменьшить длительность синхросигнала. Вот только как ту схему наложить на доработку видеовыхода...не пойму. Встречал в инете что можно уменьшить синхросигнал вторым этажом поверх D40 (http://xlat.livejournal.com/581417.html), но там тоже без подробного описания. Жду из Китая модуль для подключения к монитору GBS8200.

Полезный комментарий + 0 | Бесполезный комментарий - 0
воскресенье, 28 мая 14:21:18 2017 | ссылка на пост
Роман
Сообщений: 44
Автор: Александр
Всем привет! Давненько я не заходил сюда! Всё ждал микросхемы памяти из Китая. Они пришли, я доработал до 128к и выложил видео об этой доработке: https://www.youtube.com/watch?v=uLoI70-56Wc&feature=youtu.be
P.S. У меня ещё все инверторные входы-выходы на D1 и D34 были заняты двумя доработками, в частности доработкой видеовыхода (2 вариант с zxbyte.ru) и доработкой сигнала тактовой частоты на ЦП, поэтому я напаял вторым этажом отдельную, так называемую eD8 - к555лн1 и при доработке использовал её инверторы.

Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 31 мая 20:29:17 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Александр
P.P.S. Склоняюсь к тому, чтобы сделать буферизацию RAS - сигнала и провести коррекцию дешифрации портов ввода-вывода.
Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 31 мая 21:12:53 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Константин Айги (CXEMATEKA.RU)

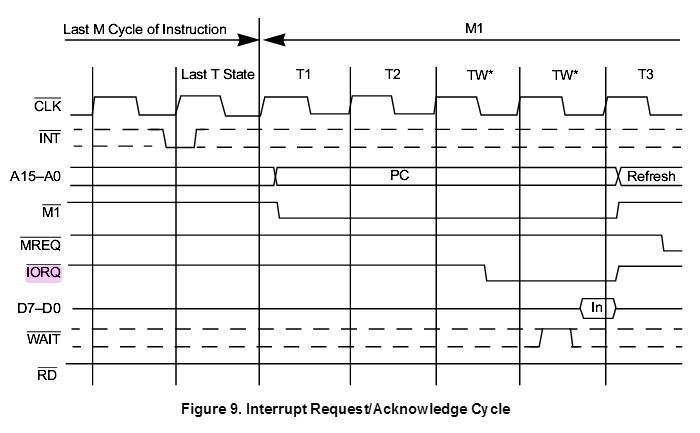

Александр, сигнал OUTIORQ вводится для нормальной работы контроллера дисковода. В отсутствии контроллера дисковода элементы eD7.3 и eD7.1 будут работать просто как повторители сигнала (резистор, подтягивающий сигнал выбора TR-DOS к плюсу, должен обязательно присутствовать). А 6-й вывод eD3.2 должен в любом случае оставаться подключенным к D14-13.

Сигнал RAS трогать не стоит. Тем более что эта фирменная память очень надежна. А вот дешифрацию портов ввода-вывода сделать будет надо, но для начала рекомендую разобраться с тестом памяти.

По какой-то причине программа теста зацикливается на начальном этапе работы. Причин может быть несколько:

1. Программа прошита с ошибками. Проверить легко, если установить другую прошивку, например стандартный бейсик 48k. Если стандартная прошивка работает, то с большой долей вероятности проблема в самой прошивке теста...

2. Доработка собрана с ошибками, причем проверить стоит в первую очередь прохождение адресных сигналов A1, A14 и A15. Нужно убедиться, что они заведены правильно и, что важно, не замкнуты с чем-то посторонним. Сбой в работе теста может быть вызван именно замыканием на адресной шине.

При правильной сборке доработки, этот тест будет работать без всяких зацикливаний даже при напрочь убитой памяти )

Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 1 июня 08:37:19 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Константин Айги (CXEMATEKA.RU)
Роман, рекомендую еще проверить частоту строк:
http://www.cxemateka.ru/ru/building_zx_spectrum_128k_clone_beta_disk_interface_ay_3_8910_ym2149f/p95

Кстати, что любопытно, картинка, полученная при правильном подключение через SCART у меня лучше, чем через китайскую плату GBS8200 (у меня имеется такая).

А вообще, планирую разработать своё устройство для подключения клонов Спектрума к современным экранам. План уже готов, скоро начну экспериментировать в этом направлении )

Полезный комментарий + 1 | Бесполезный комментарий - 0
четверг, 1 июня 08:46:47 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Роман
Константин спасибо за советы! На D40.8 частота 15625 Khz, правда иногда проскакивает 15385... это не критично же?..Вот, приехал GBS8200, подключив получил следующее https://youtu.be/lFEDHlqTSOQ
Правда чтобы получить картинку пришлось подредактировать, посредством настроек платы, сдвинул вправо, чуть вниз, подкорректировал яркость и контраст и вот он матрац, вроде прикольный такой) Про качество GBS, да действительно как то не очень отображается, все таки шумы все равно присутствуют на экране.Ну да ладно, пока и так сгодится. Следующим шагом проверка с ПЗУ,https://youtu.be/LarSpXMyfek
Вот теперь думаю, или ПЗУшка как то криво зашита (прошивал продавец, наверное) или вообще не была прошита, или же может что нибудь с процессором. Можно ли как то проверить работу ПЗУ?... или все таки только программатор в помощь))) На счет устройства подключения к мониторам, очень актуально!!! Ждемс:)))

Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 1 июня 17:49:46 2017 | ссылка на пост
Роман
Сообщений: 44
Автор: Александр
Довольно странно видеть для меня, что 48к прошивка работает на доработанном до 128к компе - но она работает!!! В теории я думал, что после доработки до 128к прошивки с 48к работать не будут. Отказалась работать только одна из всех имеющихся 48к прошивок - записанная на км573рф8а. Остальные были записаны на 27c256 и ещё одна на 27с512. Они заработали. А насчёт битого теста-не знаю. Человек мне записал её на 24-пиновую EEPROM, а не на 28-пиновую. Я же её подсоединял так же, как и тест 48к (он тоже был записан на 24-пин), но 48к тест запускается после доработки, что тоже странно. Ещё я обнаружил на плате ошибку - вместо массы на 20 ногу микросхемы памяти подавался сигнал RDROM прямо с 3 и 4 ног микросхемы D12. Ещё я заметил, что доработка на видео немного отличается от доработки на самих схемах - вместо того, чтобы по схеме подцепить первый вывод eD7 к её 10 выводу, вы его подцепили изначально к 4 выводу eD5.
Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 1 июня 21:07:45 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Александр
Готов сделать предположение, что проблема в шине A1, поскольку из-за 24 пинов вместо 28 пинов тест-микросхема не использует шины A14 и A15.
Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 1 июня 21:56:08 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Константин Айги (CXEMATEKA.RU)
Роман, именно так, картинка с GBS получается шумноватой и это проблема именно GBS, а не "Ленинграда".

Тут, скорее всего, неисправна одна из микросхем памяти (на шине D1, судя по картинке). Рекомендую поменять D22 (565РУ5).

Александр, если стандартная прошивка работает, то наверняка тест прошит с ошибкой или контрольная сумма прошивки плавает, т.е. сама микросхема сбойная.

Поскольку бейсик 48к работает, то можно с ленты тест загрузить, чтобы проверить правильность доработки:
http://www.cxemateka.ru/ftp/test_v4.30r.tap

А RDROM может быть и на 20-ю ногу ПЗУ заведен, логику работы это не меняет.

Кстати, многие программы для Спектрума 128к будут работать и со стандартной прошивкой 48k (при правильно собранной доработке, разумеется).

Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 1 июня 23:02:58 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Александр
Провёл тест. Пишет порт 31 (кемпстон) не реализован
Тест порта #FF Порт атрибутов не реализован
Тест портов расширения порты отсутствуют
Тест порта #7FFD Порт на чтение недоступен
Тест Шина данных стабильна в цикле подтверждения прерывания содержит #FF
Далее нажал enter Вывел мне это:
System configuration:
Computer: Spectrum\48k\Z80
AY-chip: Absent
Mouse: Absent
Cmos clock: Absent
Sound card: Absent
Modem: Absent
Takt\INT: 65184, V=99.750994%
Lines on screen: 291
Interrupt vector: #FF
Turbo regime: Off
Shadow RAM: Absent
Length of INT: 60 cycles
Low mem speed: 69892-66391
High Mem speed: 69892-66391
У вас общее поле памяти с торможением.
Нажал снова enter, он мне написал "Дверь закрой!" Это шутка?))
Нажал ещё раз:
Тесты стабильности шины данных TR-DOS'a и позиционирования пропущены.
Тест порта #FE (клавиатура) Порт в порядке
Тест порта #FD (системный порт) 48к однако...
Тест регистров музпроцессора Таковой в системе отсутствует...
Дальше не имеет смысла писать, он там дальше проводит тест на наличие мышки и всё, вроде бы.

Полезный комментарий + 0 | Бесполезный комментарий - 0
пятница, 2 июня 02:19:12 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Александр
Неужели всё так плохо с прошивкой? Этот человек ещё мне присылал помимо теста прошивку 128к на 27c512. Я лично указал, какую надо записать - с этого сайта. Сейчас её включаю и она, как ни странно, тоже не работает, выдавая мне вот такую ерундистику: Image Hosted by PiXS.ru
Полезный комментарий + 0 | Бесполезный комментарий - 0
пятница, 2 июня 02:33:06 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Роман
Константин, D22 попробовал заменить, ничего не изменилось:( даже все РУшки пробовал менять, стабильно ничего. У продавца платы сегодня узнал что ПЗУ все таки прошитая... что ж буду дальше искать! Если что посоветуете ещё буду очень благодарен!:)
Полезный комментарий + 0 | Бесполезный комментарий - 0
пятница, 2 июня 18:23:02 2017 | ссылка на пост
Роман
Сообщений: 44
Автор: Константин Айги (CXEMATEKA.RU)
Александр, да, тестовая прошивка явно нерабочая.

А вот системный тест 4.30 расширенной памяти не видит, значит есть какие-то ошибки при сборке доработки. Тест, кстати, дельный, хоть и, да, не без встроенных шуток )

Прошивка для Спектрума 128к и не будет работать, пока не заработает порт #7FFD. Работу порта легко проверить из бейсика 48к. Достаточно ввести команду:
OUT 32765,31

Если после ввода этой команды система сбрасывается и выходит в черный экран, значит порт #7FFD работоспособен. Если же нет, тогда нужно проверять прохождение сигналов IORQ, WR, A1, A15 вплоть до 9-го вывода eD1.

Роман, если микросхемы памяти рабочие, то надо проверять нет ли где замыканий особенно на выходах РУ5 (выводы 14, сигналы MD0-MD7). Также под вопросом D32. Но вообще, похоже, что где-то все-таки замыкание.

Полезный комментарий + 0 | Бесполезный комментарий - 0
суббота, 3 июня 06:19:00 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Роман
Константин, осциллографом посмотрел D32.11 - 1,71 Mhz, осциллограммы похожи с осцилограммами в примечании книжки по наладке. На РУ5, D2+(1до8).4 - 3,51 Mhz., на 4-х и 15-х выходах также сверял осциллограммы, по ним все Ок. На 15-м выводе РУ5 частота прыгает 3,51 на 1,7 и обратно. Также в брошурке вычитал "...для контроля и попытки вывести ZX в монитор следует в пределах 4,8-5,3В. изменять напряжение питания.". Опять к питанию, замерил напряжение на D32- 4,6В. Может из за питания?! Доработки по питанию еще не делал на D34 - D2.
Полезный комментарий + 0 | Бесполезный комментарий - 0
суббота, 3 июня 14:42:35 2017 | ссылка на пост
Роман
Сообщений: 44
Автор: Константин Айги (CXEMATEKA.RU)
Роман, 4,6В это очень мало для "Ленинграда". Желательно, чтобы на всех участках платы напряжение питания было не ниже 5,0В. А при напряжении в 4.6 вольт система просто обязана глючить )
Полезный комментарий + 0 | Бесполезный комментарий - 0
суббота, 3 июня 17:27:31 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Роман
Ок! Тогда бегу в магаз за трансом и паяю бп) Однако меня не покидает мысль почему же бп ATX не справляется((( Хотя Александр запускал от такого же с доработками.
Полезный комментарий + 0 | Бесполезный комментарий - 0
суббота, 3 июня 19:16:06 2017 | ссылка на пост
Роман
Сообщений: 44
Автор: Константин Айги (CXEMATEKA.RU)
Имеет значение надежность разъема питания и толщина проводов. Иногда, в зависимости от качества платы, дублируют толстыми проводами шины питания от одного края платы, до другого. Но это в совсем запущенных случаях.

Для Спектрума лучше использовать современные импульсные блоки питания, они, как правило, и мощнее и надежнее, чем линейные. Хотя, вот у меня есть старенький линейный блок питания от клона "Дельта-С", так он вполне тянет "Ленинград" 128к с музыкальным сопроцессором, но, правда, без контроллера дисковода.

Полезный комментарий + 0 | Бесполезный комментарий - 0
суббота, 3 июня 20:51:53 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Александр
Роман, мне просто повезло с БП. Не все ATX блоки способны выдавать стабильное напряжение. Сказывается на этом не только фирма-изготовитель, но и "возраст" блока.
Полезный комментарий + 0 | Бесполезный комментарий - 0
воскресенье, 4 июня 03:18:07 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Алексей
А скажите пожалуйста, какой размер у этой платы ?
На сайте для заказа платы нужно указать размер, а по ссылкам на sblive.narod.ru я что-то не нашёл нигде.

Спасибо.

Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 7 июня 18:00:18 2017 | ссылка на пост
Сообщений: 3
Автор: Александр
Моя плата изготовлена по образцу оригинала. Размер:
20х11,8см.

Полезный комментарий + 1 | Бесполезный комментарий - 0
четверг, 8 июня 18:43:53 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Алексей
Ещё вопрос, начал искать микросхемы памяти.
Есть просто 565РУ5, есть КР565РУ5Г, КР565РУ5В и ещё несколько вариантов.
Разница в цене там до 10 раз.
Можете ли сказать, какая между ними разница и какую серию стоит выбирать ?

Спасибо.

Полезный комментарий + 0 | Бесполезный комментарий - 0
суббота, 10 июня 13:55:51 2017 | ссылка на пост
Сообщений: 3
Автор: Андрей E-mail: Alexflexo@ukr.net
Алексей:Разницы практически никакой, литература не советует брать с буквой Д, хотя я видел микрухи с такой буквой в нескольких Ленинград-1 и все они нормально тестились в цикличном тесте памяти. На практике я проверял все вышеназванные вами микросхемы и пришёл к выводу, что все они при установке в Ленинград-1 подходят только на 50-70%, так как его упрощённая схемотехника более требовательна к этим микросхемам. Вобщем можно любые, но предварительно проверенные на подобном аппарате и с одинаковым индексом.
Полезный комментарий + 1 | Бесполезный комментарий - 0
воскресенье, 11 июня 01:53:41 2017 | ссылка на пост
Автор: Алексей
Подскажите ещё, пожалуйста:
1. Что это за элемент Т2 на схеме? Нигде не нашёл описания.
2. Как правильно напаивать резисторные сборки?
3. 15k (All resistors) - имеется в виду общее сопротивление ? Т.е. если 11 штук R23, то получается сопротивление одного 15k/11, так?
Или каждый по 15k?

Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 12 июля 23:49:58 2017 | ссылка на пост
Сообщений: 3
Автор: Константин Айги (CXEMATEKA.RU)
Алексей, T2 - это 1НТ251 (транзисторная сборка из 4-х NPN транзисторов).

В сборках каждый резистор по 15k.

Сборка R2 подтягивает все 8-мь разрядов шины данных процессора к +5В через 8 резисторов по 15К:



Сборка R23 подтягивает к +5В входные разряды портов ввода-вывода:



В моем случае, в этой сборке на один резистор меньше чем на схеме, т.к. я узел чтения с магнитофона собирал нестандартным образом на макетном участке платы.

Полезный комментарий + 2 | Бесполезный комментарий - 0
четверг, 13 июля 22:08:24 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Alex Babkin
Константин, приветствую. Не клеится у меня с пентагоном :-( К сожалению, в цифровой технике я не очень... Подумываю даже заслать его в Вашу сторону...
Полезный комментарий + 0 | Бесполезный комментарий - 0
суббота, 15 июля 09:58:28 2017 | ссылка на пост
Alex Babkin
Сообщений: 10
Автор: Юрий
Не подскажете, как можно заменить 555ир16? как я понял это теперь очень редкий компонент. Поиски по интернетам дают только какие-то скудные остатки на интернет аукционах, где доставка сильно превышает стоимость самой микросхемы, а по местным точкам почему-то ничего не нахожу. Может как-то можно изобразить на другой микросхеме или микросхемах то, что он делает в схеме Ленинграда?
Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 18 июля 23:09:27 2017 | ссылка на пост
Автор: Юрий
Да и память уже не то, чтобы очень доступна. Может можно это все переделать на какую либо широко распостраненную статическую память, чтобы цепи регенерации можно было исключить из схемы? Ну а ПЗУ с мнее экзотическим, электрическим стиранием, я думаю подобрать не должно уже быть какой-то большой проблемой?
Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 18 июля 23:18:02 2017 | ссылка на пост
Автор: Роман
Добрый день Юрий! У меня проблем с приобретением комплектующих к счастью не было, брал в Воронеже. А так на что можно заменить, указано в шапке ИР16 на 74ALS295. Вместо ПЗУ использую Winboard! Программатор и пзу брал на алиэкспресс)
Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 20 июля 10:11:55 2017 | ссылка на пост
Роман
Сообщений: 44
Автор: Юрий
Добрый день, Роман.
Проблема в том, что импортный аналог (ALS да и LS тоже) чуть ли не еще больший раритет, нежели сама ИР16. ИР16 даже попадается на ибее. А что такое Winboard? Гугл сообщает на такой запрос инфу о некоторой шахматной программе.

Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 20 июля 18:23:03 2017 | ссылка на пост
Автор: Роман
Юрий, извиняюсь,ПЗУ W27C512-45Z W27C512-45 W27C512 WINBOND DIP28. А вот за импорт не в курсе, так как уже говорил что все отечественное подобрал. А как вариант КР1533ИР16, (SN74ALS295BN) (98-01) в Чипе дипе имеется.
Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 20 июля 19:25:23 2017 | ссылка на пост
Роман
Сообщений: 44
Автор: Юрий
А в качестве замены транзисторов из микросборки пойдут народные BC547?
Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 20 июля 22:07:53 2017 | ссылка на пост
Автор: Роман
Плату Ленинграда приобретал уже модернизированную с видеовыходом на BC547, думаю плату под транзисторную сборку можно BC547 заменить, главное не забыть про цоколевку)
Полезный комментарий + 0 | Бесполезный комментарий - 0
пятница, 21 июля 09:02:09 2017 | ссылка на пост
Роман
Сообщений: 44
Автор: Александр
Юрий, все компоненты можно купить на zx-pk.ru в разделе барахолка, сам там покупал, только у проверенных продавцов. Брал у продавца с ником svinka, без проблем.
Полезный комментарий + 0 | Бесполезный комментарий - 0
пятница, 21 июля 09:08:00 2017 | ссылка на пост
Сообщений: 2
Автор: Роман
Всем привет! Может не в тему, хотел спросить кто как делает корпус для спека... например для того же Ленинграда, или же использует готовый б/у корпус?
Полезный комментарий + 0 | Бесполезный комментарий - 0
суббота, 22 июля 20:41:17 2017 | ссылка на пост
Роман
Сообщений: 44
Автор: Юрий
Оббегал сегодня в очередной раз радиорынок. ИР16 не нашлось. И как ни странно ЛИ1 тоже ни импортной ни нашей. Процессор тоже проблема, буду в Китае заказывать.
Полезный комментарий + 0 | Бесполезный комментарий - 0
воскресенье, 23 июля 14:42:48 2017 | ссылка на пост
Автор: Юрий
И собственно еще одна проблема, ОЗУ! Оказалось местные барыги растворили все РУ-шки уже давно в кислоте. (
Полезный комментарий + 0 | Бесполезный комментарий - 0
воскресенье, 23 июля 15:34:15 2017 | ссылка на пост
Автор: Дмитрий
Не рекламы ради, я брал тут

http://www.phantom.sannata.ru/forum/index.php?t=24905&p=365784

Полезный комментарий + 0 | Бесполезный комментарий - 0
воскресенье, 23 июля 22:53:02 2017 | ссылка на пост
Автор: SPOT E-mail: website10@ro.ru
Здравствуйте Константин. Такая проблема, при включение клона ZX Spectrum появляется шахматная доска.



Схема


Полезный комментарий + 0 | Бесполезный комментарий - 0
понедельник, 24 июля 13:46:35 2017 | ссылка на пост
Автор: Юрий
Подскажите, вот здесь:
https://zxpress.ru/article.php?id=11995
правильная схема подключения музыкального сопроцессора? Может есть какие-то другие, лучшие/худшие варианты?

Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 25 июля 21:44:45 2017 | ссылка на пост
Автор: Юрий
И куда пропал Константин?! Когда и о чем именно новое видео на канале (боюсь даже думать что нового видео не будет)?
Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 25 июля 21:46:23 2017 | ссылка на пост
Автор: Роман
😂 Сезон отпусков! Наверное на морях😏
Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 26 июля 08:48:46 2017 | ссылка на пост
Роман
Сообщений: 44
Автор: Михаил
Здравствуйте Константин, при просмотре вашего видео по сборке компьютера ZX Spectrum “Ленинград 48”, появилось большое желанием провести апгрейд памяти ОЗУ своего старенького компьютера ZX Spektrum “Magic05” до версии 128к, память ОЗУ в этом компьютере реализована с помощью 8 микросхем 565РУ5. Памяти такой у меня в наличии не оказалось, но есть друга с большим объемом, это КМ41С1000СР-7,1Mx1Бит особенность работы это 10 адресных линий в отличие от 8 в РУ5. Вопрос, возможно ли установить данную память в компьютер ZX Spektrum “Magic05” и как заставить ее правильно работать без существенных переделок. Спасибо.
Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 26 июля 09:58:01 2017 | ссылка на пост
Автор: Александр E-mail: AndreyanovAlexandr@yandex.ru
Добрый День. Расширил ОЗУ до 128кб по Вашей методике. Ситуация следующая: При запуске теста 128кб пару 3-4 сек. бегут полосы по бордюру. А потом всё останавливается. Монтаж перепроверил несколько раз. Помогите :(
Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 26 июля 16:53:41 2017 | ссылка на пост
Автор: Юрий
Хочу спросить Романа, который писал про использование W27C512-45Z. Ноги 20 и 22 должны сидеть на земле или 22 нужно оставить в воздухе?
Полезный комментарий + 0 | Бесполезный комментарий - 0
пятница, 28 июля 14:23:36 2017 | ссылка на пост
Автор: Роман
Юрий добрый вечер! Хороший вопрос, я то сам ещё можно сказать учусь) ещё запускаю свой первый Ленинград, проблема с пзу тоже имеется, и вот после Вашего вопроса обнаружил что доработки согласно схемы для ПЗУ 27с512 у меня на плате нет))) надо будет подумать!
Полезный комментарий + 0 | Бесполезный комментарий - 0
пятница, 28 июля 22:13:07 2017 | ссылка на пост
Роман
Сообщений: 44
Автор: Роман
Товарищ SPOT, предпологаю проблема с одним из мультиплексоров М/С D15-D19. У себя обнаружил проблемный ставив поверх рабочую микросхему вторым этажом. Причём осциллограммы с 1 и 15 выводов были в норме, согласно таблицы(.
Полезный комментарий + 0 | Бесполезный комментарий - 0
пятница, 28 июля 22:18:28 2017 | ссылка на пост
Роман
Сообщений: 44
Автор: Роман
Ссори SPOT))) на схему не обратил, я про Ленинград думал...
Полезный комментарий + 0 | Бесполезный комментарий - 0
пятница, 28 июля 22:47:22 2017 | ссылка на пост
Роман
Сообщений: 44
Автор: Юрий
Добрый вечер, Роман. Вроде согласно даташиту http://www.kosmodrom.com.ua/pdf/W27C512-45Z.pdf в режиме чтения выводы 20 и 22 должны иметь низкий уровень. Ну и соответсвено выводы 1 и 27 должны быть на низком уровне если вы желаете использовать первую четверть объема микросхемы. Но почему-то на схеме доработки 22 висит в воздухе.
Полезный комментарий + 0 | Бесполезный комментарий - 0
пятница, 28 июля 23:10:26 2017 | ссылка на пост
Автор: Роман
Юрий, у меня на плате 20 и 22 соединены вместе к сигналу RDROM. Вот здесь немножко инфы http://zx-pk.ru/threads/22683-rasshirenie-pamyati-leningrad-1-do-128k-i-zamena-pzu-na-flash-pzu/page3.html
Полезный комментарий + 0 | Бесполезный комментарий - 0
суббота, 29 июля 19:26:09 2017 | ссылка на пост
Роман
Сообщений: 44
Автор: Юрий
Добрый день. Где взять в схеме Ленинграда 1 частоту 1.75MHz для тактирования музыкального сопроцессора?
Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 1 августа 16:41:02 2017 | ссылка на пост
Автор: Юрий
Получил информацию что в качестве 1,75MHz лля музыкального сопроцессора можно использовать сигнал Н1. Так ли это?
Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 3 августа 09:18:22 2017 | ссылка на пост
Автор: Юрий
Есть вопроса:
1) Нужно использовать прямой или инверсный Н1?
2) Эта страница еще жива (надеюсь)?

Полезный комментарий + 0 | Бесполезный комментарий - 0
пятница, 4 августа 22:24:14 2017 | ссылка на пост
Автор: Роман
Страница жива, только нет Гуру)
Полезный комментарий + 0 | Бесполезный комментарий - 0
суббота, 5 августа 09:57:12 2017 | ссылка на пост
Роман
Сообщений: 44
Автор: Villain
Здравствуйте, уважаемый Константин и все сочувствующие!
Приключилась у меня беда. Достал я свой старый комплюктер с дальней полки, решил вспомнить детство.
https://yadi.sk/i/K9IF17pD3MkePm
https://yadi.sk/i/i2YBZA4i3MkeQU
Что за модель, подскажите люди знающие? Вроде как в Челябинске их делали.
Подключил к телевизору через SCART: изображение есть, а в цветах шум.
Видео: https://youtu.be/yNL2CeGgjO8
Здесь особенно хорошо видно, что творится с цветами. Соединил все земли в кабеле и поставил резисторы по 500 Ом на каждый цветовой канал (RGB).
Осциллографом я вот что намерил:
такой сигнал у меня на выходе Video:
http://fastpic.ru/view/91/2017/0401/e1e38f6855d347eefc53ca3c0e40f952.png.html
А вот сигнал вместе с шиной +5В
http://fastpic.ru/view/89/2017/0401/290f0fcff09d7b50791a6f1d61210a13.png.html

Плохо разбираюсь в электронике, но вижу, что есть сигнал частотой примерно 6.4 кГц.
Сначала грешил на кварцевый резонатор на 14 МГц. Поставил новый, эффекта нет.
Пробовал на шину +5 В напаять конденсаторов 3 шт по 1800 мкФ
https://yadi.sk/i/fP6MSr7y3GYXPX
Но это не дало никакого результата.
Есть ли предположения, куда копать?

Полезный комментарий + 0 | Бесполезный комментарий - 0
воскресенье, 10 сентября 11:00:28 2017 | ссылка на пост
Сообщений: 2
Автор: Villain
Что-то всё затихло. Куда же все подевались? Никто не сталкивался с подобным?
Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 20 сентября 14:18:24 2017 | ссылка на пост
Сообщений: 2
Автор: Константин Айги (CXEMATEKA.RU)
Villain, что за клон точно не скажу, но штука, судя по всему, дельная. Тут хоть и всего 48к памяти, но зато на плате есть контроллер дисковода и музыкальный сопроцессор – это круто )

Похоже, что помехи по RGB посторонние, т.е. с самой платой всё наиболее вероятно хорошо.

Стало быть, стоит сосредоточиться на проверке или замене источника питания, а также непосредственно на схеме соединения с ТВ.

При замене источника питания, важно помнить, что такая плата требует наличия двух напряжений: +5В и +12В (местами менять их нельзя – погорит вся логика). Если же подать на плату только +5В (без напряжения +12В), то микросхема ВГ93 (контроллер дисковода) выйдет из строя. Однако в процессе тестирования можно вместо +12В подавать +5В, тогда с ВГ93 ничего не случится, но контроллер в таком режиме работать не будет. Кстати, ВГ93 может выйти из строя, если напряжение +5В будет приходить несколько раньше напряжения +12В, т.е. блок питания тут нужен надежный )

Свои zx-клоны я подключаю к ТВ по этой схеме:
http://www.cxemateka.ru/ru/building_zx_spectrum_128k_clone_beta_disk_interface_ay_3_8910_ym2149f/p60

Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 21 сентября 05:07:25 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Vadim
Доброго времени суток!
Допустима ли замена ИР22 на ИР23, в схеме Ленинграда?

Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 21 сентября 15:11:23 2017 | ссылка на пост
Сообщений: 38
Автор: zamich
Здравствуйте люди добрые! Подскажите пожалуйста по Ленинград-48к, на D32 (IR22) должен ли тактироваться сигнал на первом выводе (сигнал /CSRAM) и на D39 (TM9) девятый вывод (сигнал /IOWR)?
Полезный комментарий + 0 | Бесполезный комментарий - 0
понедельник, 25 сентября 14:40:36 2017 | ссылка на пост
Сообщений: 8
Автор: Vadim
Сообщений: 38
Автор: Vadim
Пардон.

/CSRAM D32



/IOWR D39 без ПЗУ



/IOWR D39 с тестовым ПЗУ




Полезный комментарий + 1 | Бесполезный комментарий - 0
понедельник, 2 октября 09:28:45 2017 | ссылка на пост
Сообщений: 38
Автор: zamich
Спасибо Vadim, я та и предстовлял т.к. у меня только логический пробник. хотел спросить вашего мнения по поводу этой картинки

[url=http://radikal.ru][img]http://s018.radikal.ru/i514/1710/cd/ffa6c66c023e.jpg[/img][/url]



это без ПЗУ, процессор Z80 (без буквы), четыре ру5 и четыре ру5д, питание ровно 5в, частота в норме, все нужные сигналы вроде (пробник логический) присутствуют, вместо 555кп11 (D36) временно стоит 555кп14 (кп11 пока нет). Помогите советом, заранее благодарен!

Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 3 октября 17:31:08 2017 | ссылка на пост
Сообщений: 8
Автор: Vadim
zamich, без процессора такая же картинка? Микросхемы ОЗУ разной ёмкости ру5 - 64кбит, ру5д 32 (ру5д1, ру5д2) или 16 (ру5д3, ру5д4).
Самоделка или ремонт?

Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 3 октября 17:49:36 2017 | ссылка на пост
Сообщений: 38
Автор: zamich
самоделка, без процессора (только ОЗУ) нет вертикальных полос, только широкие горизонтальные черно-белые полосы движущиеся вверх, ру5д поставил от безисходности т.к. четыре ру5 которые я ими заменил показались подозрительными (слабый сигнал на D0 14-й вывод). Может попробовать поднять напряжение?
Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 4 октября 15:29:11 2017 | ссылка на пост
Сообщений: 8
Автор: Vadim
Сначала было бы неплохо стабильную картинку получить. Без ЦПУ, ПЗУ и ОЗУ должен быть белый прямоугольник на чёрном фоне.
Делалась ли доработка для стабилизации строчной? 10 вывод на +5В, 1 на GND счётчика D4 для кварца 14 МГц. Есть чем частоту померить?
Потом можно будет смотреть напряжение на шине данных D0-D7 (без ЦПУ, ПЗУ и ОЗУ), а также нет ли КЗ между ними.
Затем можно будет ОЗУ установить, но с учётом адресации строк и столбцов для 565РУ5Д1, Д2, Д4 A7 =1; Д3 A7 = 0 (9 выводы). Но это только на первое время, для наладки.

Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 4 октября 16:31:21 2017 | ссылка на пост
Сообщений: 38
Автор: zamich
Понял Vadim, проверю частоту, шина данных (по части КЗ и обрывов)в порядке. По части ОЗУ: у меня ру5д3, 9 выводы отрезать и посадить на минус?
Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 5 октября 15:42:18 2017 | ссылка на пост
Сообщений: 8
Автор: Vadim
Рушки впаяны или на панельках? Если на панельках, то резать не надо, просто отогнуть 9 вывод перед установкой и подпаять GND. Если впаяны, то аккуратно режем ногу как можно ближе к плате и подпаиваем GND. Полноценно с таким ОЗУ работать он не будет, нужно будет их всё равно заменить.
Полезный комментарий + 1 | Бесполезный комментарий - 0
четверг, 5 октября 20:08:16 2017 | ссылка на пост
Сообщений: 38
Автор: ZIm E-mail: kr1033eu1@inbox.ru
У меня вопрос такого характера, подскажите знающие люди можно ли использовать в схеме вместо 1533кп11 микросхему 1533кп11А, если да то что нужно добавить или убавить, что бы она заработала, если нет то чем можно заменить из отечественной логики, про 257 импортную знаю, но негде взять.
Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 11 октября 15:10:41 2017 | ссылка на пост
Автор: Vadim
ZIm, это одно и то же.
Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 11 октября 16:01:39 2017 | ссылка на пост
Сообщений: 38
Автор: ZIm E-mail: kr1033eu1@inbox.ru
Vadim, я тоже так думал, а как оказалось что не одно и тоже!!!!
Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 11 октября 20:46:26 2017 | ссылка на пост
Автор: Vadim
В серии КР1533 КП11 нет, есть только КР1533КП11А. Обе версии КП11 и КП11А есть в в К555. Есть ещё 1533КП11 и 1533КП11А, которые выполенны не в DIP корпусе, а в "планарном" типа 402.16-32.
И в чём же если не секрет оказалось их различие? В длительности фронтов?

Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 11 октября 23:57:53 2017 | ссылка на пост
Сообщений: 38
Автор: ZIm E-mail: kr1033eu1@inbox.ru
Разница в том, что с буквой "А" это селектор.
Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 12 октября 19:31:56 2017 | ссылка на пост
Автор: ZIm E-mail: kr1033eu1@inbox.ru
В общем нашел уже кп11, первый вопрос решил, есть еще второй, по поводу процессоров z84C0020PEC, дело в том, что по случаю достались такие процессоры, как выяснилось позднее из форумов с этими процессорами есть некоторые проблемы, в моем случае из 10, 5 вообще не стартуют, а 5 без ПЗУ показывают "погоду" без намеков на "матрас" или, что либо подобное, схема распаяна на заказной плате согласно предложенной на этом сайте, ОЗУ вместо РУ5 (7) использую импортные MN41256-08 c заземленными первыми выводами, доработок никаких пока не делал, задающий генератор работает 3,5МГц на 6 выводе есть, синус немного не ровный амплитуда около 5В. Я предполагаю что проблема именно в процессоре!? Если есть кого какая информация или мысли подскажите...
Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 12 октября 19:49:59 2017 | ссылка на пост
Автор: Vadim


Для процессора подтянуть сигнал /RAS к +5 В резистором 500 - 1000 Ом.

Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 12 октября 20:27:00 2017 | ссылка на пост
Сообщений: 38
Автор: ZIm
[URL=http://fastpic.ru/][IMG]http://i89.fastpic.ru/big/2017/1015/58/58dd5419abb4db601895fc0d22ef9758.png[/IMG][/URL]
И чему в таком случае верить???? Чет я совсем запутался!

Полезный комментарий + 0 | Бесполезный комментарий - 0
воскресенье, 15 октября 22:38:53 2017 | ссылка на пост
Сообщений: 12
Автор: ZIm
Прошу прощения не сразу допер как изображения добавлять.
Полезный комментарий + 0 | Бесполезный комментарий - 0
воскресенье, 15 октября 22:43:52 2017 | ссылка на пост
Сообщений: 12
Автор: Vadim
К555КП11, КП11А и КР1533КП11А - селекторы (мультиплексоры) 2в1 с ТРЕМЯ устойчивыми состояниями на выходах БЕЗ инверсии. Стоят в схеме Ленинграда КР1533КП11А - полёт нормальный.

К555КП14, КП14А и КР1533КП14А - селекторы (мультиплексоры) 2в1 с ТРЕМЯ устойчивыми состояниями на выходах С инверсией. Иногда используют вместо D36(КП11) для инверсии цветов.

К555КП16 и КР1533КП16 - селекторы (мультиплексоры) 2в1 с ДВУМЯ устойчивыми состояниями на выходах БЕЗ инверсии.

К сожалению, книжечки с опечатками и ляпами не редкость, поэтому стоит посматривать несколько источников.

Полезный комментарий + 1 | Бесполезный комментарий - 0
воскресенье, 15 октября 23:34:32 2017 | ссылка на пост
Сообщений: 38
Автор: ZIm
Vadim, огромное спасибо вам за разъяснение, однако я смотрел в нескольких источниках в одних написано одно в других другое, меня смутило то, что у меня есть в наличии одна 555кп11 и при установке ее в D17 появляется такая картинка , вот для меня и сошлись звезды того что микросхемы разные.
Полезный комментарий + 0 | Бесполезный комментарий - 0
понедельник, 16 октября 14:48:40 2017 | ссылка на пост
Сообщений: 12
Автор: Vadim
ZIm, микросхемы D15 и D16, D17 и D18 работают в парах, поэтому при замене на другую серию, желательно также менять - парами.
Полезный комментарий + 0 | Бесполезный комментарий - 0
понедельник, 16 октября 16:14:02 2017 | ссылка на пост
Сообщений: 38
Автор: ZIm
Vadim, спасибо, я догадывался, что ж буду ждать посылку, с микросхемами, а там посмотрю, что получится.
Полезный комментарий + 0 | Бесполезный комментарий - 0
понедельник, 16 октября 18:38:32 2017 | ссылка на пост
Сообщений: 12
Автор: Randomize_Usr
Спасибо автору темы! Подогрел интерес.
Сегодня победил свой спектрум. Не мог поверить, что после спайки бутерброда из исправных ру5 одна из них крякнула.





Мой клон называется Composite.
План соединений для него модифицированный из авторского может сгодится кому-нибудь.
Для всех доработок используем 8 дополнительных микросхем:

eD1 - К555(1533)ТМ9 (устанавливается поверх D34)d31 - было
eD2 - К555(1533)КП11 (устанавливается поверх D33)d30
eD3 - К555(1533)ЛЕ1 (устанавливается поверх D2)d2
eD4 - К555(1533)ЛА3 (устанавливается поверх D40)d31
eD5 - К555(1533)ЛЛ1 (устанавливается поверх D42)d34
eD6 - К555(1533)ЛИ1 (устанавливается поверх D8)d8
eD7 - К555(1533)ЛЛ1 (устанавливается поверх D13)d13
eD8 - К555(1533)ЛН1 (устанавливается поверх D41)

План соединений при апгрейде памяти:
00. eD1-1 -> reset
01. eD1-2 -> eD2-2
02. eD1-5 -> eD2-11
03. eD1-7 -> eD2-14
04. eD1-15 -> eD3-8
05. eD1-9 -> eD3-10
06. eD1-3 -> d38-12 было D32-12 (D0)
07. eD1-4 -> D38-15 (D1)
08. eD1-6 -> D38-16 (D2)
09. eD1-11 -> D38-19 (D3)
10. eD1-13 -> D38-2 (D4)
11. eD1-14 -> D38-5 (D5)
12. eD1-10 -> D17-13 (2-й экран) – отрезать от земли
13. eD1-12 -> eD7-2 (Выбор ПЗУ 128k) доделать при установке ВГ93
14. eD7-1 -> eD8-10 -> eD7-10 (Выбор TR-DOS инвертированный)
15. eD8-11 -> через 10к к +5B (Выбор TR-DOS)
16. eD8-11 -> D30-1 (отрезать от +5B) пока не соединять и не отрезать
17. eD7-3 -> D30-27 (отрезать от +5B)
18. eD2-3 -> eD2-13
19. eD2-13 -> eD4-4 -> D10-11 (A14)
20. eD2-10 -> eD4-5 -> eD3-3 -> D10-12 (A15)
21. eD2-15 -> D33-8 (GND)
22. eD2-1 -> eD4-6
23. eD2-4 -> D16-10 (отрезать от A14)
24. eD2-9 -> D16-13 (отрезать от A15)
25. eD2-12 -> eD5-12
26. eD3-1 -> eD4-1
27. eD3-2 -> D30-9 (A1)
28. eD3-4 -> eD4-2
29. eD3-5 -> D14-12 (WR)
30. eD3-6 -> D14-13 (OUTIORQ)
31. eD3-9 -> eD4-3
32. eD5-13 -> D3-2 (H1)
33. eD5-11 -> eD3-11-12->eD4-9
34. eD3-13 -> eD4-12
35. CAS -> eD8-13 отрезать от D21-15...D28-15 (КР565РУ5)
36. eD8-12 -> eD4-10 -> eD4-13
37. eD4-11 -> D21-15...D28-15
38. eD4-8 -> eD21-15...eD28-15
39. eD5-10 -> D10-13
40. eD5-9 -> D9-8 (WE)
41. eD5-8 -> D21-3...D28-3 (КР565РУ5) - отрезать от D9-8

Полезный комментарий + 1 | Бесполезный комментарий - 0
понедельник, 16 октября 21:53:59 2017 | ссылка на пост
Сообщений: 21
Автор: ZIm
Доброго Времени суток Всем, подскажите получаю вот такой кривой синус на 6 ноге, подскажите как его выпрямить???
Полезный комментарий + 0 | Бесполезный комментарий - 0
суббота, 21 октября 19:41:42 2017 | ссылка на пост
Сообщений: 12
Автор: Vadim
Брошюра по наладке Ленинграда, которую сбрасывал Константин: http://www.cxemateka.ru/ru/building_zx_spectrum_128k_clone_beta_disk_interface_ay_3_8910_ym2149f

В приложении диаграмма 60 - сигнал RAS.

Полезный комментарий + 0 | Бесполезный комментарий - 0
воскресенье, 22 октября 17:43:31 2017 | ссылка на пост
Сообщений: 38
Автор: ZIm
Vadim, брошюру читал сигналы видел, в ней есть нюанс, на 6 - ноге сигнал RAS c инверсией (согласно схемы), этот сигнал поступает с 9 вывода D2, согласно брошюре диаграмма №5 (синус), и на видео размещенном на этом сайте Константин получает синус, , если не прав, прошу не пинайте сильно до этого времени я никогда с ни с Ленинградом ни со Спектрумом ни с любым другим аналогом данного компьютера дела не имел, многих очевидных нюансов для опытного человека могу не замечать.
Полезный комментарий + 0 | Бесполезный комментарий - 0
воскресенье, 22 октября 19:59:29 2017 | ссылка на пост
Сообщений: 12
Автор: Randomize_Usr
ZIm! Я бы не парился на твоем месте. Искривление меандра происходит из-за индуктивности и емкости дорожек и щупа осциллографа. Вот например сигнал с 6 ноги z80 снятый обычным щупом:
[URL=http://www.picshare.ru/view/8328796/][IMG]http://www.picshare.ru/uploads/171022/To4wRSE5tR_thumb.jpg[/IMG][/URL]
вот делитель и снятый с помощью него тот же сигнал:
[URL=http://www.picshare.ru/view/8328797/][IMG]http://www.picshare.ru/uploads/171022/WZ0fO5SXUA_thumb.jpg[/IMG][/URL]

[URL=http://www.picshare.ru/view/8328798/][IMG]http://www.picshare.ru/uploads/171022/i7XH750i3S_thumb.jpg[/IMG][/URL]

Полезный комментарий + 0 | Бесполезный комментарий - 0
воскресенье, 22 октября 21:28:23 2017 | ссылка на пост
Сообщений: 21
Автор: Vadim
Примерные картинки одного и того же сигнала на осциллографах с разной полосой пропускания:



Осциллограф Константина смахивает на С1-94 с полосой пропускания 10МГц.

Картинка не моя. Оригинал http://robotosha.ru/electronics/how-choose-oscilloscope.html.

Полезный комментарий + 0 | Бесполезный комментарий - 0
воскресенье, 22 октября 22:32:50 2017 | ссылка на пост
Сообщений: 38
Автор: ZIm
Всем спасибо за подсказки и помощь, сегодня я добил до конца эту часть вопроса, суть проблемы была следующей, как я это понимаю, в том, что импортные микросхемы, особенно ОЗУ типа 41256 очень критично относятся к напряжению питания, при первоначальных запусках мое питающее напряжение состовляло 4,94~4,6В (пользовался компьютерным БП) впаяв в него дополнительный переменный резистор на ногу управления ШИМ смог поднять напряжение до 5,05~5,1В после чего благополучно запустился "матрас" и в последствии заработала схема по установке 512 ПЗУ, однако при запуске тестовой прошивки есть некоторые ошибки, и получаемый матрас имеет небольшие артефакты, понятное дело что виновата ОЗУ, но я все ни как не пойму как с помощью тестовой программы определить определить неисправную микросхему, если кто может подскажите где подсмотреть синдромы и коды ошибок. Заранее благодарен.
Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 24 октября 03:24:40 2017 | ссылка на пост
Сообщений: 12
Автор: ZIm
4,94 ~ 4,96В там очепятка!!!
Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 24 октября 03:27:10 2017 | ссылка на пост
Сообщений: 12
Автор: Vadim
Ошибка ОЗУ на тестовой прошивке 48K:
http://s010.radikal.ru/i312/1107/41/e23bbe7d5a22.jpg

Если собрана схема 48K, проверить все ли 1 выводы 41256 подтянуты к +5В или GND.

Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 24 октября 11:00:19 2017 | ссылка на пост
Сообщений: 38
Автор: Randomize_Usr
to ZIm
Описание теста 128
http://d.zaix.ru/4Kgd.txt

5 Вольт на ножках ОЗУ? В питающих проводах могут быть приличные потери. У меня на источнике 5,5 вольт, а на плате 5,0 В.

Конденсаторы на каждую из озушек по питанию припаяй 0,1 мкф, достаточно будет.

Ошибка повторяется?
Если картинку с ошибкой покажешь то может еще что-нибудь подскажу.

Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 24 октября 21:16:25 2017 | ссылка на пост
Сообщений: 21
Автор: Randomize_Usr
Если уверен что озушки барахлят то методом научного тыка можно попробовать. Меняешь две озушки местами если ошибка не изменилась то обе исправны или обе неисправны итд.
Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 24 октября 21:27:49 2017 | ссылка на пост
Сообщений: 21
Автор: Виталий
Не совсем по теме, но больше некого спросить. Мне нужно адаптировать сигнал разного напряжения, линия как я понял двунаправленая (как в оперативной памяти) 5в и 3.3в интерфейсный адаптер слишком дорогой MAX3004EUP. IDT QS316211кмоп и есть случае подыхания от малейшей статики. Подскажите какую я могу использовать? Мне главное чтобы напряжение сигнала выставлялось опорным напряжение, т е 2 разных опорных напряжения. Я уже всю голову сломал. Литературы нормальной найти не могу, в даташите не понятно будет так работать или нет. В программах моделирования таких микросхем нет, другие которые должный двунаправлено работать, работают только односторонне. В доступе есть только дорогие и спалить их не понимая подойдёт ли она не могу себе позволить. И да, время отклика должно быть не больше 6ns
Полезный комментарий + 0 | Бесполезный комментарий - 0
понедельник, 30 октября 20:25:12 2017 | ссылка на пост
Сообщений: 4
Автор: Vadim
Виталий, как на счёт TXB0108PWR? Время отклика 4 нс.
Статья по теме: http://we.easyelectronics.ru/Shematech/soglasovanie-logicheskih-urovney-5v-i-33v-ustroystv.html.

Полезный комментарий + 1 | Бесполезный комментарий - 0
понедельник, 30 октября 23:23:22 2017 | ссылка на пост
Сообщений: 38
Автор: Виталий
Vadim! Боже, это то что нужно на все 100%, и доступность и корпус и цена и скорость! И главное электрическая защита до 15Кв =)
Большое при большое спасибо! А то уже 3 недели мозг ломаю что выбрать...
Ещё вопрос это уже совсем не по этой статье.
Мне нужно найти схему или чип который берёт 2 сигнала с разным прерыванием по одной шине и объединяет его в линию данный с чередованием. Такое вообще возможно?

Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 31 октября 18:43:52 2017 | ссылка на пост
Сообщений: 4
Автор: ZIm
Всем Огромное спасибо за помощь и подсказки, методом титанических усилий я нашел проблему и устранил, только вся беда я не понял в чем она была. Суть следующая, заменяя микросхемы ОЗУ я выяснил как работает тест, все достаточно просто, вытащив предпологаемо неисправную микросхему и оставив панельку пустой по этому адресу при проверки буфера получал при чтении 1, в принципе логично, когда очередь подошла к D28 и я ее вытащил ситауция не изменилась, первое что сделал полностью прозвонил дорожки, проверил микросхему ИР22 все прекрасно работает, но тест не проходит, тогда я выдул феном панельку и посадил на ее место другую, и о чудо первый тест прошел, потом методом подбора микросхем нашел 3 неисправные из серии MB81256-12 10 штук, был вынужден одну поставить MN41256A-08,понимаю что так делать нельзя, но если очень хочется и надо то можно, поставив как выше указано микросхемы все заработало. В последствии загрузилась ОС 48К. Итог мои предположения по данной неисправности. Возможно плата недостаточно качественно была изготовлена и возможно в межплатном переходе (метализированное отверстие) не было должного контакта, так как я старался много олова туда не паять и делать все предельно аккуратно (НЕПРОПАЙ ИСКЛЮЧЕН, пропаивал и просматривал, и прозванивал) и когда менял панельку возможно сам того нежелая пролудил отверстия изнутри. Опять же это только предположения и другого объяснения я найти не могу...
Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 1 ноября 00:42:30 2017 | ссылка на пост
Сообщений: 12
Автор: ZIm
В настоящий момент, собрал читалку на стандартно приложенной схеме, на ЛН2 не захотела работать, я так подозреваю что виной сигнал со смартфона уровнем 1,3 вольт, стандартная работает отлично,только громкость нужно чуть тише на телефоне делать, так же собрал контроллер PS/2 клавиатуры с перва тоже работать не хотела точнее не работали кнопки на линии А15, долго думал перепробовал почти все кварцы свои, всякие версии прошивок, а вот осцилографом догодался посмотреть в последнюю очередь, решение оказалось простым нужна была подтяжка на 10КОм на +5В, в последствии хочу собрать контроллер ТХ клавиатуры, но пока и этого хватит. Остановился на том что начал делать доработки по стабилизации строчной кадровой развертки, прорисовки окружности и т.п.
И вот сделал все как нарисовано, а окружность как была кривой так и осталась еще и трястись начала, Если кто обладает какой либо информацией по этому вопросу, буду признателен за подсказку!!!

Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 1 ноября 00:53:30 2017 | ссылка на пост
Сообщений: 12
Автор: Randomize_Usr
to ZIm.
Можешь попробовать схему из Композита, она на двух ИР1 или ИР16.
http://sblive.narod.ru/ZX-Spectrum/Composite/Composite.htm

Полезный комментарий + 0 | Бесполезный комментарий - 0
воскресенье, 5 ноября 01:02:44 2017 | ссылка на пост
Сообщений: 21
Автор: Randomize_Usr
Подключил музыкальный сопроцессор.

Второй разьем на кабеле, для FDD контроллера, тоже под односторонний монтаж. Осталось причесать платку.
Схема:
[url=http://d.zaix.ru/4Sa6.pdf]скачать 4Sa6.pdf[/url]
Фотошаблон или ЛУТ:
[url=http://d.zaix.ru/4Saa.pdf]скачать 4Saa.pdf[/url]
Расположение элементов:
[url=http://d.zaix.ru/4Sag.pdf]скачать 4Sag.pdf[/url]

Полезный комментарий + 1 | Бесполезный комментарий - 0
воскресенье, 5 ноября 19:09:58 2017 | ссылка на пост
Сообщений: 21
Автор: ZIm
Randomize_Usr, спасибо за наводку я все таки добился того что бы заработала предложенная доработка на этом сайте, причина оказалась очевидной, на месте микросхемы D33 у меня стоял импортный аналог SN74HC165N и видимо либо фронты у нее другие или еще какие параметры (В подробности не в давался) Заменил на отечественную 1533ИР9 и все сразу получилось, единственное D2 у меня стояла тоже импортная и из-за этого слева при выполнении доработки появлялась темная полоса, заменил на 555ТМ2 и все стало работать как нужно. Сей час думаю о том как расширить память до 128Кб.
Полезный комментарий + 0 | Бесполезный комментарий - 0
понедельник, 6 ноября 03:19:06 2017 | ссылка на пост
Сообщений: 12
Автор: iegova
Добрый день! Посмотрев ваше видео про сборку ленинграда загорелся идеей собрать свой. Плату соответствующую искать не стал, решил сделать на макетке. В общем почти все получилось, но проблемы с изображением, картинка плывет вверх. Прошу не пинать ногами, в спектрумах у меня опыт нулевой, да и вообще в радиолюбительстве. Я так понимаю какая то проблема с кадровой синхронизацией. Надеюсь на вашу помощь. Микросхемы использую 555 и 1533 серии, память winbond w27c512, кварц на 14.000 МГц. Замерял питание на каждой микросхеме, варьируется от 4,85 до 5,1 вольт

http://s018.radikal.ru/i512/1711/9d/5d494604d46d.jpg

Делал по схеме с sblive.narod.ru со следующими доработками, только ПЗУ для выбора 48к перемычками к +5в подтянул.

http://www.cxemateka.ru/v1/Other.png

Так же делал привязку к черному на микросхеме 1533тм2.
тест памяти показал вот это

http://s019.radikal.ru/i641/1711/7e/cd865be9a113.jpg

вот еще пара фоток

http://s012.radikal.ru/i319/1711/6c/fb9df4bc7f76.jpg

http://s013.radikal.ru/i323/1711/37/5041eafbc2ad.jpg
задал уже этот вопрос на zx-pk.ru, но все таки одна голова хорошо а две лучше

Полезный комментарий + 0 | Бесполезный комментарий - 0
понедельник, 6 ноября 13:55:40 2017 | ссылка на пост
Сообщений: 12
Автор: Константин Айги (CXEMATEKA.RU)
iegova, для стабильной работы системы желательно добиться, чтобы питание на всех микросхемах (особенно на РУ5-х) было не ниже 5.0 вольт. Только после этого можно ожидать прохождение теста памяти.

Ленинград напрямую к VGA монитору подключить никак не получится. Тут нужно специальное устройство сопряжения, вроде GBS8200 или этого:
http://www.zxkit.ru/katalog-1/zxkit-001

Ну, а самый простой вариант – подключить его через SCART к телевизору.

Полезный комментарий + 0 | Бесполезный комментарий - 0
понедельник, 6 ноября 18:22:28 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: iegova
Константин, это просто разъем 15 пиновый, я подключаю к RGB Scart. Какой то косяк с кадровой синхрой, пока не пойму в чем дело
Полезный комментарий + 0 | Бесполезный комментарий - 0
понедельник, 6 ноября 18:48:28 2017 | ссылка на пост
Сообщений: 12
Автор: Константин Айги (CXEMATEKA.RU)
ZIm, SN74HC165N - это КМОП (CMOS) микросхема, у неё токи отличаются от ТТЛ логики:



74HC – это аналог серии 1564 (КМОП)

В Ленинград стоит ставить: 74LS – аналог 555 серии, 74ALS – аналог серии 1533, ну или 74HCT (где "T" указывает на совместимость с ТТЛ-уровнями входных сигналов).

Полезный комментарий + 0 | Бесполезный комментарий - 0
понедельник, 6 ноября 19:15:03 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Константин Айги (CXEMATEKA.RU)
iegova, в любом случае, сначала надо питание стабилизировать. Если напряжение на некоторых участках платы ниже 5.0 вольт, стабильная работа системы маловероятна.
Полезный комментарий + 0 | Бесполезный комментарий - 0
понедельник, 6 ноября 19:20:31 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: iegova
Константин, это я накосячил, неправильно понял схему доработки сигнала int, написано что надо отрезать С2 от D8-8(12), но видимо понял надо отрезать С2 полностью от остальной схемы. Вернул как было на оригинальной схеме по умолчанию, тест озу прошел, но все равно дергание кадров((

http://s014.radikal.ru/i326/1711/20/79afc3ccdcf3.jpg

Полезный комментарий + 0 | Бесполезный комментарий - 0
понедельник, 6 ноября 20:58:28 2017 | ссылка на пост
Сообщений: 12
Автор: Константин Айги (CXEMATEKA.RU)
iegova, чтобы стабильную картинку получить, нужно частоты строк и кадров привести к стандарту. Об этом подробнее в этом посте:

http://www.cxemateka.ru/ru/building_zx_spectrum_128k_clone_beta_disk_interface_ay_3_8910_ym2149f/p95

Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 7 ноября 17:44:17 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: ZIm
Доброго всем времени суток, Подскажите кто знает как формируется сигнал IORQ На 20 ноге Z80. из-за его отсутствия на 15 выводах D38, D37 тоже нет сигнала соответственно клавиатура не работает. Если кто сталкивался подскажите в чем причина или куда посмотреть ???? За ранее благодарен!!
Полезный комментарий + 0 | Бесполезный комментарий - 0
суббота, 11 ноября 23:47:01 2017 | ссылка на пост
Сообщений: 12
Автор: Randomize_Usr
Сигнал IORQ формирует процессор при обращении к внешнему устройству. Совместно с сигналами RD или WR соответственно будет производиться чтение или запись в устройство адресуемое в этот момент шиной данных. Можно скачать книжку Z80 на русском там понятно написано. У вас скорее всего непропай или плохой контакт в панельке процессора.
Полезный комментарий + 0 | Бесполезный комментарий - 0
воскресенье, 12 ноября 00:37:45 2017 | ссылка на пост
Автор: Александр
И снова здраствуйте. Давненько я не заходил сюда, не было просто времени. Короче, моё новое видео про Спектрум: https://youtu.be/fWOtyesDlhk
P.S. после съёмки я провёл коррекцию дешифрации, как на видео у Константина. Помехи из динамика исчезли, зато клавиатура перестала работать. Пришлось немного перепаять входы у eD7 - вместо eD7-13 на eD5-2 - eD7-13 на eD6-4, и вместо eD7-9 на eD5-1 - eD7-9 на D14-3. Только после этого клавиатура заработала. Ещё пока что не работает TR-DOS - при его выборе комп просто перезагружается. Остальные пункты меню все работают.

Полезный комментарий + 0 | Бесполезный комментарий - 0
пятница, 17 ноября 18:31:12 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Константин Айги (CXEMATEKA.RU)
Александр, если в динамике слышен треск при старте доработанного до 128К Ленинграда, то это означает, что коррекция дешифрации портов не сделана или собрана неверно. В принципе, многие программы и так будут работать, но с незапланированными звуковыми или бордюрными эффектами )

Ну, а вход в TR-DOS будет работать только после подключения контроллера дисковода.

Полезный комментарий + 0 | Бесполезный комментарий - 0
суббота, 18 ноября 22:20:45 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Александр
Константин,я понял. Пока нет денег на контроллер, займусь звуковым процессором и соберу новую клавиатуру. Кстати, а чем AY-3-8910 отличается от YM-2149F?
Полезный комментарий + 0 | Бесполезный комментарий - 0
воскресенье, 19 ноября 17:09:53 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Константин Айги (CXEMATEKA.RU)
AY-3-8910 и YM-2149F взаимозаменяемы. Однако отличия всё же есть:

"Назначение выводов микросхемы YM2149F соответствует AY-3-8910, за исключением вывода 26, который включает внутренний делитель входной частоты вдвое, если на него подан низкий уровень. Если этот вывод никуда не подключён, микросхема работает так же, как AY-3-8910. Помимо встроенного делителя входной частоты, YM2149 имеет отличие в разрядности ЦАП огибающей — 5 бит вместо 4 (с логарифмической шкалой). Также для тона используются только нижние (тихие) 4 бита. Это создаёт отличие в тембре звучания огибающей, делая его более ярким, однако позволяющим получить бо́льшую гибкость баса."

https://ru.wikipedia.org/wiki/AY-3-8910

Полезный комментарий + 1 | Бесполезный комментарий - 0
воскресенье, 19 ноября 19:45:48 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Randomize_Usr
Здравтвуйте все! Подключил FDD контроллер.
https://yadi.sk/i/VbrRxQZi3PuWvW
https://yadi.sk/i/f5fPRNk13PuXww
https://yadi.sk/i/syaSAsVj3PuXzg
https://yadi.sk/i/sYzthIP43PuY36
Схема: https://yadi.sk/i/yST5xpuy3PuY5W
https://yadi.sk/i/bI4dXPFu3PuY8s
Можно сказать задышал сразу, долго не мог понять почему глючит тр-дос. Уменьшил питание пзушки, подключил через диод и еще иногда глючил по другой причине. Добавил конденсатор 220 пф или исправлялось заменой 1533тм2 на 155тм2.
После полной отладки выложу проект с исправлениями, для повторения. Надеюсь это кому-нибудь будет интересно.
Надо признать, что я в дисководах и fdi разбираюсь еще хуже чем в спектруме, поэтому куча вопросов к уважаемому Константину Айги.
Константин! Этот контроллер из книги Инфоркон "Переферия своими руками" он с небольшими изменениями, приходилось ли вам подключать такой контроллер?
Пока отформатировал две дискеты (окно плотности заклеил), обе в конце форматирования показали меньше 2544 сектора на несколько штук. потом попробовал записать програмку на бейсике из трех строк. Обе попытки закончились ошибкой и повреждением первого сектора. Одна из дискет отформатировалась на виндовс у второй 0 дорожка повреждена.
Можно ли испортить дискету дисководом?
Пока записывать на bdi не буду, дискеты дефицит.
Какой способ записи образов дискет трдос посоветуете из под виндовс?

Полезный комментарий + 1 | Бесполезный комментарий - 0
среда, 22 ноября 00:06:41 2017 | ссылка на пост
Сообщений: 21
Автор: Константин Айги (CXEMATEKA.RU)
Randomize_Usr, если ПЗУ работает нестабильно, то это может быть признаком неисправности микросхемы. Когда контрольная сумма ПЗУ плавает, некоторые манипуляции с питанием могут помочь стабилизировать её работу. Но лучше такую ПЗУшку заменить.

Я бы посоветовал все-таки использовать комбинированную прошивку в корпусе 27C512, как сделано тут:
http://www.cxemateka.ru/v1/Other.png

Это положительно скажется на стабильности работы системы, т.к. и энергопотребление снизится, да и меньше будет нагрузка на адресную шину и шину данных процессора. Кроме того, на вышеприведенной схеме есть необходимые доработки, исключающие конфликты портов Спектрума и BDI, а также конфликт ПЗУ TR-DOS и ПЗУ 128К.

Ну, а сам контроллер вполне стандартный. При правильной сборке и подключении должен работать нормально.

Кстати, замена 1533ТМ2 на 155ТМ2 при исправности обеих микросхем по идее влияет только на энергопотребление системы. 155-я серия потребляет больше и создает больше шумов на шину питания. Возможно, тут недостаточно блокировочных конденсаторов... Вообще, стоило бы проверить напряжение на разных участках конструкции – желательно чтобы оно не опускалось нигде ниже 5.0 вольт.

Да, окно плотности записи заклеивается, т.к. ВГ93 не работает с дискетами высокой плотности (HD). Дискеты нужно форматировать на Спектруме из-под TR-DOS. А уже затем на предварительно отформатированную дискету можно записать образ, например, при помощи PC-утилиты – TELEDISK.EXE (DOS):
http://www.cxemateka.ru/ftp/teledisk_v2.23.zip

Если образ записать без предварительного форматирования дискеты на Спектруме, то TR-DOS, скорее всего, такую дискету не прочтёт.

TELEDISK понимает образы TD0. Любой TR-DOS образ можно легко преобразовать в этот формат при помощи утилиты TRX2X (DOS):
http://www.cxemateka.ru/ftp/trx2x.zip

Образы дискет берем отсюда:
http://vtrdos.ru/

P.S. Испортить дискету исправным дисководом нельзя.

Полезный комментарий + 1 | Бесполезный комментарий - 0
среда, 22 ноября 06:10:44 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: iegova
Константин, разобрался. Во первых перепутал номиналы блокировочных конденсаторов, впаял пф вместо нф, пришлось перепаивать. Во вторых спаял фильтр питания на дросселе и на старом ЭЛТ телевизоре картинка хорошая, ниче не дергается. Правда он без скарта и приходится только в ч\б режиме юзать. Читалка на К554СА3 не заработала совсем, хотя несколько микросхем попробовал. Заработала от пентагон-48 на 561ЛН2.
Но на LCD теликах со скартом, кадры все равно дергаются. Подскажите как привести к совместимости с современными ТВ. Есть смысл укорачивать синхроимпульс, или еще какие доработки помогут?

Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 23 ноября 12:08:37 2017 | ссылка на пост
Сообщений: 12
Автор: Александр
Моё новое видео про Спектрум, а точнее, про новую клавиатуру для спекки:https://www.youtube.com/watch?v=9-tQgIgsIeo&t=2s
Кстати, вот трафареты: http://s018.radikal.ru/i522/1612/f5/210cbac5c0f5.jpg
Получше найти не смог, уж извините, я скачал и распечатал их уж очень давно, а файл удалил((
По вопросам пересылки кнопок - в ВК: https://vk.com/electro_crush или по e-mail:
electrocrush95@gmail.com

Полезный комментарий + 0 | Бесполезный комментарий - 0
пятница, 24 ноября 02:30:02 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Александр
Ещё вопрос - я слышал о таком устройстве, как Covox. Я могу его собрать и подключить к Спектруму на шину данных D0-D7, но мне нужно знать, будет ли он работать также, как и AY/YM???
Полезный комментарий + 0 | Бесполезный комментарий - 0
пятница, 24 ноября 02:35:24 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Константин Айги (CXEMATEKA.RU)
iegova, обычно для стабильной картинки достаточно стабилизировать частоту строк в 15625 КГц (снимать показания надо с 8-го вывода D40) и, обязательно, правильно собрать привязку к уровню черного:
http://zxbyte.ru/leningrad_video_out.htm

Александр, если Covox правильно собрать, разумеется, работать будет. Я делал когда-то подобные доработки - успешно )

Полезный комментарий + 0 | Бесполезный комментарий - 0
пятница, 24 ноября 09:44:28 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: iegova
Константин, привязку к черному делал. И на старом телике нет проблем с изображением, но видимо новые тв слишком критичны к стандартам. Как исправлю это отпишусь.
Полезный комментарий + 0 | Бесполезный комментарий - 0
пятница, 24 ноября 20:42:16 2017 | ссылка на пост
Сообщений: 12
Автор: Randomize_Usr
https://yadi.sk/d/T2iwiGe43Q2QwB
Проект в P-CAD 2000, Книга "Переферия" В ней схема и описание наладки аналогичного контроллера.
Форматирование заработало даже лучше чем я ожидал. Отформатировались все дискеты даже которые ПК под ОС Виндовс не смог отформатировать. Загрузка предварительно созданной с помощью teledisk дискеты работает.
Пока не работает запись, буду разбираться по мере возможности. Дискеты действительно не портятся при записи, портится 0-я дорожка, после прекрасно форматируются.
Что я сделал чего нет на схеме:
1. Сигнал блокировки ПЗУ Спектрума (CSTRDOS НА СХЕМЕ) взял с 11 выв.DD10, транзистор ненужен.
2. DD5 не устанавливал (пока запись не работает)
3. Добавил конденсатор 750пф (наверно можно и меньше, но у меня небыло под рукой) между 2 выв.DD5 и общим проводом воткнул в панельку между 2 и 8 выводом. (Без этого конденсатора дискеты форматировались с ошибками)
4. Добавил резистор 1к между 12 выв. и +5в DD5, воткнул в панельку между 12 и 16 выводом.
Резистор не понадобится если установить микросхему DD5.
5. Добавил конденсатор 220пф между 12 выв.DD1 и общим проводом.(без него иногда глючил в tr-dos)
6. Уменьшил напряжение питания ПЗУ. 28 выв. отрезал от питания и включил в разрыв диод. Анодом к +5в катодом к 28 выв.(Без этого совсем в tr-dos не заходилось. Всякие глючные надписи высыпались на экран. Возможно это у меня такие ПЗУшки т.к. тест 48кб записанный в 573РФ2 и вставленный в контроллер, запускался без ошибок при входе в TR-DOS.)

И вопрос к знатокам. Чтобы это исправить надо делать привязку к черному или это другая проблема?


Полезный комментарий + 1 | Бесполезный комментарий - 0
суббота, 25 ноября 02:25:07 2017 | ссылка на пост
Сообщений: 21
Автор: Randomize_Usr
Забыл написать, доработки D34.4 , eD7.2, eD7.3 я не делал т.к. они есть в схеме контроллера BDI.
Полезный комментарий + 0 | Бесполезный комментарий - 0
суббота, 25 ноября 02:39:12 2017 | ссылка на пост
Сообщений: 21
Автор: Shram E-mail: kr1033eu1@inbox.ru
всем привет, скажите а как производить настройку экрана по горизонтали, то есть сдвинуть его влево в право?
Полезный комментарий + 0 | Бесполезный комментарий - 0
суббота, 25 ноября 18:56:00 2017 | ссылка на пост
Автор: Shram E-mail: kr1033eu1@inbox.ru
и еще есть вопрос к тем кто знает, выполнил расширение памяти до 128к, и при проведении теста пишет ошибка порт конфигурации записанно 00000000, считано 00000111, куда смотреть где искать ошибку
Полезный комментарий + 0 | Бесполезный комментарий - 0
воскресенье, 26 ноября 01:10:08 2017 | ссылка на пост
Автор: 156
Спасибо за видео. Аж захотелось самому спаять,но где взять готовый набор?
Свой первый спек, который мне собрал отец на новый год, выкинул. О чем жалею.

Полезный комментарий + 0 | Бесполезный комментарий - 0
воскресенье, 26 ноября 12:47:21 2017 | ссылка на пост
Автор: Randomize_Usr
to Shram
Описание теста 128
http://d.zaix.ru/4Kgd.txt
ошибка порта конфигурации, возможно озу барахлит.
надо чтобы на озу напряжение было не менее 5в, у меня 5.1 например. конденсаторы повесь на каждую озушку по питанию.
изображение на Ленинграде сдвинуто немного, это нормально.
Я использую CGA адаптер
CGA/EGA to VGA HD Video Converter HD9800 GBS8200 на алиэкспресс 1000р стоит. им можно скоректировать положение и размер изображения.
На телевизоре элт знаю, что можно изображение скорректировать.

Полезный комментарий + 0 | Бесполезный комментарий - 0
понедельник, 27 ноября 17:09:48 2017 | ссылка на пост
Сообщений: 21
Автор: shram E-mail: Kr1033eu1@inbox.ru
Posts, огромное спасибо за ссылочку, давно искал такое описание.
Полезный комментарий + 0 | Бесполезный комментарий - 0
понедельник, 27 ноября 21:28:40 2017 | ссылка на пост
Автор: Александр
Доброго времени суток! Пока схема моего синтезатора находится в разработке, я хотел бы спросить - можно ли выход биппера соединить с выходами AY, чтобы сразу в динамиках было слышно и синтезаторное, и бипперное звучание???
Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 29 ноября 00:19:47 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Александр
И ещё - сейчас думаю, каким методом его лучше подключить - через "шлейф" или "картриджным" методом через ОНП-КС-23???
Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 29 ноября 01:10:06 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Константин Айги (CXEMATEKA.RU)
Randomize_Usr, режим записи на контроллере по многим причинам может не работать. Для начала, стоит проверить частоту на 24 ноге ВГ93. Частота должна быть равна 1 МГц. Штука в том, что ВГ93 работает и на удвоенной частоте, но только в режиме чтения. Кстати, существует доработка – турбо ВГ93. В режиме турбо, дисковод будет работать заметно быстрее и тише. Тут подробнее об этом:
https://zxpress.ru/article.php?id=4543

Также причиной проблем может быть глючная ВГ93, решается заменой микрухи.

Вот эту тему еще рекомендую изучить:
http://zx-pk.ru/threads/15046-podklyuchenie-3-5-floppy-k-pentagonu.html

Контроллер все-таки рассчитан на дисководы 5.25, а у них есть некоторые отличия от 3.5 дисководов, в частности присутствует съёмная резисторная сборка на входе – вынимается при установке дисковода вторым (B), третьим (C), четвертым (D):
http://zx-pk.ru/threads/15046-podklyuchenie-3-5-floppy-k-pentagonu.html?p=357839&viewfull=1#post357839

Что касается проблем с цветностью. Тут видимо что-то с сигналом BRIGHT. Вот недавно один товарищ подобную проблему решил так: "в цепях R+D1, R+D2, R+D3 понадобилось большее сопротивление. Брайт черный отображался как фиолетовый".

Shram, ошибка порта конфигурации чаще всего связана с неисправностью или неверным подключением ТМ9.

156, готовый набор для сборки Ленинграда купить сейчас едва ли где-то возможно, но все необходимые компоненты в продаже есть. Полистайте эту тему, тут есть ссылки на то, где плату Ленинграда можно купить. Ну, а остальные компоненты – не дефицит.

Александр, да, выход AY с биперным иногда объединяют. Вот соотв. фрагмент из схемы известного клона Scorpion (сигнал AUDIO = бипер):



Ну, а периферию все-таки лучше подключать через слот разъемы, краевые разъемы. При подключении шлейфом неизбежно возникают лишние "наводки", поэтому обычно каждый сигнальный провод в шлейфе чередуют с землей. Но всё равно надежно впаянный разъем предпочтительнее шлейфа.

Полезный комментарий + 1 | Бесполезный комментарий - 0
среда, 29 ноября 09:54:41 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Russell73
Привет всем. У меня вопрос. Имел ли дело кто нибудь с компьютером КР-05? Расположение и маркировка микросхем примерно такая же, как в Ленинграде 48к. Фото из сети- https://4.bp.blogspot.com/-ICXpyxI427c/WK8mudOAB7I/AAAAAAAACow/iFS_HXMDF_UfaNROSIYylMo-Q3rtv9MUwCLcB/s1600/20161116_171214.jpg

Применимы ли к нему доработки от Ленинграда 48к? (расширение памяти, установка муз сопроцессора и т.д.)

Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 30 ноября 05:43:16 2017 | ссылка на пост
Сообщений: 2
Автор: 156
КР-05 "Руководство по эксплуатации с принципиалками" https://cloud.mail.ru/public/Aa3Q/DAR5dDDU7
Источник - http://zx-pk.ru/threads/28156-elektronika-kr-05-pomogite-razobratsya-s-nominalami.html
А подскажите насколько близок к оригинальной схеме "Ленинграда" - LENINGRAD-2012? ПЗУ там посовременний...

Полезный комментарий + 1 | Бесполезный комментарий - 0
четверг, 30 ноября 07:12:34 2017 | ссылка на пост
Автор: Константин Айги (CXEMATEKA.RU)
Russell73, КР-05 - легендарный клон с 8-мью 573РФ2 в качестве ПЗУ ) Крутая штука ;)

Да, все доработки к нему применимы. По схеме легко найти соответствия и нужные контакты для внедрения доработок. Вот, например, соответствия для увеличения памяти и коррекции дешифрации портов - http://www.cxemateka.ru/v1/128k.png

D16-10 (Ленинград) = DD18-10 (КР-05)
D16-13 (Ленинград) = DD18-13 (КР-05)

D21-1...D28-1 (Ленинград) = DD32-1...DD39-1 (КР-05)

D3-2 (Ленинград) = DD2-2 (КР-05)

D17-13 (Ленинград) = DD21-13 (КР-05)

D9-8 (Ленинград) = DD16-8 (КР-05)

D14-3 (Ленинград) = DD13-3 (КР-05)

D14-11 (Ленинград) = DD13-11 (КР-05)

D39-9 (Ленинград) = DD29-9 (КР-05)

D37-15 (Ленинград) = DD41-15 (КР-05)
D38-15 (Ленинград) = DD40-15 (КР-05)

156, LENINGRAD-2012 основан на классической схеме "Ленинграда" - клон с целым рядом полезных доработок.

Полезный комментарий + 1 | Бесполезный комментарий - 0
четверг, 30 ноября 11:27:30 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Russell73
156, спасибо за схему!

Константин, спасибо за ответ, хорошо что схемы похожи, на Ленинград 48к в интернете инфы больше.

Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 30 ноября 17:22:12 2017 | ссылка на пост
Сообщений: 2
Автор: Randomize_Usr
Уважаемый Константин! Спасибо Вам за участие. Запись заработала. Проблема решилась заменой NMC27C256Q-20 на TMM27128AD-15. Причем 256Q у меня две штуки и записав в них одну и туже прошивку я увидел решение. Дело в том, что с первой из них, дискеты форматировались с ошибкой в первом секторе каждой дорожки, а со второй tr-dos жутко глючил.
В итоге имеем. Правильно собранный и из исправных деталей BDI должен заработать (плюс пару конденсаторов о которых я написал выше).
Испытания буду продолжать. Попробую два дисковода и др.

Полезный комментарий + 0 | Бесполезный комментарий - 0
суббота, 2 декабря 01:11:06 2017 | ссылка на пост
Сообщений: 21
Автор: iegova
Константин, укоротил строчный синхроимпульс и проблем с кадрами больше нет. Изображение чуть чуть двоит, но это уже мелочи.

http://www.picshare.ru/view/8378040/

Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 7 декабря 08:48:21 2017 | ссылка на пост
Сообщений: 12
Автор: Randomize_Usr
to iegova. Попробуй амплитуду sync уменьшить.
у меня были проблемы с синхронизацией пока я этот сигнал не пустил через делитель из двух резисторов по 5,1К.

Поэксперементировал с BDI. Вот отчет.
Это сделано вначале.(повторение с дополнениями)
0. DD16 установил IN74HC139AN (функциональный аналог К1531ИД14) полного аналога не нашел.
1. Сигнал блокировки ПЗУ Спектрума (CSTRDOS НА СХЕМЕ) взял с 11 выв.DD10, транзистор ненужен.
2. DD5 не устанавливал (пока запись не работает)
3. Добавил конденсатор 750пф (наверно можно и меньше, но у меня небыло под рукой) между 2 выв.DD5 и общим
проводом воткнул в панельку между 2 и 8 выводом. (Без этого конденсатора дискеты форматировались с ошибками)
4. Добавил резистор 1к между 12 выв. и +5в DD5, воткнул в панельку между 12 и 16 выводом.
Резистор не понадобится если установить микросхему DD5.
5. Добавил конденсатор 220пф между 12 выв.DD1 и общим проводом.(без него иногда глючил в tr-dos)
6. Уменьшил напряжение питания ПЗУ. 28 выв. отрезал от питания и включил в разрыв диод. Анодом к +5в
катодом к 28 выв.(Без этого совсем в tr-dos не заходилось. Всякие глючные надписи высыпались на экран.
Возможно это у меня такие ПЗУшки т.к. тест 48кб записанный в 573РФ2 и вставленный в контроллер, запускался
без ошибок при входе в TR-DOS.)
7. Резистор R16 заменил перемычкой.

*************** Продолжение ***********************
Стараюсь написать как можно доступнее. Может кому-нибудь покажется, что даже слишком.

8. Раздобыл 27С512 и установил вместо 27С256 в ПК (соответственно выполнил все доработки связанные с установкой
ПЗУшки такой ёмкости. И в BDI ПЗУшку ненадо ставить совсем),
в итоге конденсаторы из пунктов 3 и 5 не понадобились.
9. Резистор из пункта 4 заменил перемычкой (микросхема АГ3 попрежнему пока не установлена)
10. Бутерброд из РУ5 остужаю вентилятором в противном случае наблюдаются глюки с памятью
во время записи данных из памяти на дискету несколько байт портятся в памяти, причем
записанные данные остаются не поврежденными. В последствии заменю их на 41256.
11. Переключатель OFF-ON-RES убрал, он пригодился только во время отладки. В инструкции по наладке BDI
сказано, что переход в TR-DOS по команде randomize usr 15616 возможен при положении переключателя OFF, это не так.
Так-же триггер DD3 сбрасывается и остается в 0-м состоянии по команде randomize usr 15616 только без установленной
ПЗУ с TR-DOS. При установке ПЗУ с TR-DOS этот триггер сбрасывается на долю секунды и возвращается в 1.
12.DD3 установил К155ТМ2. Это триггер - переключатель между TR-DOS и SOS, очень капризная штука,
в таком виде работает, но у меня к ней остались еще вопросы.
13 Резистор на схеме без обозначения к 1выв.DD20 ненужен. Эту доработку я нашел на pk-zx, подрисовал чтобы не забыть.
Без этого резистора все работает, как впрочем и с ним.
14. Для тех кто использует ATX источники, чтобы увеличить немного напряжение 5В (у меня получилось + 0,2В)
без разборки самого источника можно попробовать пригрузить немного 12В канал. Достаточно 24 Ом 10 Вт сопротивления.
Об этом я узнал только когда разобрал свой источник. Схем источников много и разных, может и не получится такой фокус.

Обновил архив
https://yadi.sk/d/T2iwiGe43Q2QwB

Полезный комментарий + 2 | Бесполезный комментарий - 0
четверг, 7 декабря 19:49:26 2017 | ссылка на пост
Сообщений: 21
Автор: Randomize_Usr
Константин! Спасибо за подсказку. Указанных Вами диодов небыло вовсе. Теперь с цветностью все в порядке. И BDI с установленном на нем CGA адаптером и звуковым сопроцессором.

Еще потестил BDI. С двумя дисководами 3,5" 1,44Мб BDI работает, копировал с одного на другой дисковод. Дисковод с буквой "B" работает на прямом кабеле без перекруток, для того чтобы работал дисковод с буквой "А" надо перекрутить три провода, так чтобы 10 контакт попал на 12, а 12 соответственно на 10.

Полезный комментарий + 1 | Бесполезный комментарий - 0
суббота, 9 декабря 23:34:39 2017 | ссылка на пост
Сообщений: 21
Автор: Александр
Добрый вечер. Пока паяю разъём для подключения платы звукового чипа, хотелось бы узнать кое-что. На днях я нашёл такую микросхему - p82c55. Поискав в интернете информацию, я узнал, что эта микросхема представляет из себя контроллер параллельного интерфейса. Вопрос - могу ли я собрать контроллер дисковода на этой микросхеме или нет?
Полезный комментарий + 0 | Бесполезный комментарий - 0
понедельник, 11 декабря 18:38:21 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Александр
И ещё - куда мне подсоединять выводы a14 и а15 - к процессору или к ПЗУ? Дело в том, что у меня a14 и а15 на ПЗУ не связаны с а14 и а 15 на процессоре.
Полезный комментарий + 0 | Бесполезный комментарий - 0
понедельник, 11 декабря 19:55:48 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Александр
Незадача((( звуковой процессор не работает должным образом - генерирует только лишь сигналы баса. А самое основное - фон и шипение генератора помех не слышно(( Всё пропало((((( Опять(((
Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 12 декабря 00:32:09 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Александр
[b]Randomize_Usr[/b],что за вывод IOWR+A0 у вас на выходе из схемы звукового чипа??? Куда его подсоединять???
Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 12 декабря 00:38:04 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Randomize_Usr
to Александр. Это входной сигнал для платы звукового сопроцессора. Если у вас Ленинград то то этот сигнал берется с DD14. 11выв. и перемычку на XP5 ставите между 2 и 3 выв. А если Вы сделали доработку eD5.1 то берете с выв.3 eD5.1. и перемычку на XP5 ставите между 1 и 2 выв. На элементах DD1.4 DD2.3 и DD3.2 собран бипер, На музыку никак влиять не должно при правильной сборке и исправных деталях.
Уточните, по какой схеме Вы собрали музыкалку?

Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 12 декабря 12:59:11 2017 | ссылка на пост
Сообщений: 21
Автор: Александр
У меня схема примерно та же, что и у вас. Я проектировал плату, отталкиваясь как от своей, так и от вашей схемы. Вообще, изначально, когда я не нашёл такого контакта - /IOWR+A0 на плате, я поступил по-другой, "похожей" схеме - взял сигналы A0, /IORQ, /WR. Сигналы A0 и /IORQ смешал через 2 диода, между которыми поставил резистор 1к на массу. Отсюда же(с середины) вывел провод и подпаял его вместе с проводом от /WR уже так, как у вас - на DD2.
Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 12 декабря 17:38:53 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Александр
И никаких перемычек, типа Ленинград/Композит, Abc/Acb! Только один-единственный выключатель деления частоты на 26 ногу.
Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 12 декабря 17:45:53 2017 | ссылка на пост
Александр
Сообщений: 85
Автор: Алексей E-mail: c_a_v@mail.ru
Подскажите пожалуйста, чтобы запуститься с ПЗУ 27С512 в режиме 48к, надо ли проводить какие-нибудь доработки по схеме выше ?
И какую прошивку следует использовать, стандартная sos48 подойдёт ?

Дорабатывать до 128к не планирую, не хочу обвешивать плату проводами, лучше соберу отдельную модель :)

Полезный комментарий + 0 | Бесполезный комментарий - 0
воскресенье, 17 декабря 10:19:55 2017 | ссылка на пост
Автор: Randomize_Usr
to Алексей.
на DD29 отрезайте А13 от 20выв.
20выв соединяйте с общим проводом.
отрезайте 26выв. от +5в.
Соединяйте А13 к 26выв.
Записывайте sos48 в последнюю четверть 27512 или используйте прошивку автора 27512.bin
Все.

Полезный комментарий + 1 | Бесполезный комментарий - 0
понедельник, 18 декабря 18:50:02 2017 | ссылка на пост
Сообщений: 21
Автор: iegova
Константин, апгрейдил память до 256к + подключил YM2149F. После всех доработок получилось вот это







А между прочим именно Вы вдохновили меня на этот подвиг

Полезный комментарий + 1 | Бесполезный комментарий - 0
вторник, 26 декабря 20:41:32 2017 | ссылка на пост
Сообщений: 12
Автор: Роман
Круто, очень круто!!!👍... свой Ленинград пока положил на полку, время появится надо будет дособрать). Я тут на счёт корпуса заморочился, пробую спроектировать модель для 3д принтера. Товарищи кто как делает корпус для новодела? А то обратил внимание у всех просто голые платки 🤔
Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 26 декабря 22:51:04 2017 | ссылка на пост
Роман
Сообщений: 44
Автор: Константин Айги (CXEMATEKA.RU)
iegova, отличная вышла поделка. Собрать клон Спектрума на макетке посложнее будет, чем апгрейдить классический вариант «Ленинграда». Это точно подвиг, не иначе! )

Роман, помню у меня, в своё время, основной рабочей лошадкой был клон на основе всё той же схемы Зонова в корпусе от БК-0010. А у товарища была поделка в самопальном корпусе из оргстекла. 3D-принтеров тогда ещё не было )

С наступающим всех! ;)

Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 27 декабря 06:59:27 2017 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: iegova
Роман, я свой засунул в довольно компактный корпус от тв приставки. А клавиатура у меня отдельная, пришлось кишки старой клавы вынимать, резать гетинакс, напаивать на него контакты и напильником их шлифовать.Потом приклеивать термоклеем и соединять по схеме. Кстати порты для синклер джойстиков встроил в саму клаву, можно юзать джои от сега мастер систем или атари.




Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 27 декабря 11:49:14 2017 | ссылка на пост
Сообщений: 12
Автор: Randomize_Usr
С новым годом Народ!
Выжившие есть?
Вот накучерявил адаптер ps/2 клавиатуры.

и схема.
Прерывание.

Стандартные 40 кнопок работают отлично. Еще расширенные кнопки дописать надо и скриптовые, например Backspace на PS/2 клаве нажимаешь, а адаптер Caps Shift + 0 выдает итд.
Есть желающие покодить? А то времени маловато.

Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 3 января 02:04:22 2018 | ссылка на пост
Сообщений: 21
Автор: iegova
Randomize_Usr, это на микроконтроллере? Выглядит слишком сложно. И Вас с праздником!
Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 3 января 11:41:32 2018 | ссылка на пост
Сообщений: 12
Автор: 156
А к какой плате видео захвата можно подключить спектрум? Не хочется ставить отдельный экран.
Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 9 января 14:58:16 2018 | ссылка на пост
Автор: Константин Айги (CXEMATEKA.RU)
156, через PAL-кодер Спектрум можно к любой плате видеозахвата подключить. Можно, конечно, найти и такое устройство, которое RGB или полноценный SCART-ввод поддерживает. Но такие устройства, как правило, стоят недешево и найти их в продаже сложно.
Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 10 января 22:58:36 2018 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: 156
Спасибо за ответ.
Спаял Ленинград-2012. Прикупил себе Rombica Pro Studio, как самое дешевое. При подключение тюльпаном Ловит кадр потом зависает, потом опять кадр и т.д.
При подключение к ЖК ТВ SCARTом дает четкую картинку, полностью проходит встроенный тест памяти. При подключении тюльпаном при прохождении теста на экране "пила" между бордюром и рабочей областью. Наверно давно решенная проблема и на форумах обсуждалось, попробую найти.
Заметно греются память. Это норма?
Надо отмыть плату от всякого, а чем? Впервые спаял не 2 проводка.
Дальше тестов не прошел, нет клавиатуры. На днях допаяю и подключу. Там посмотрим.

Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 11 января 00:24:34 2018 | ссылка на пост
Автор: Ольга

Полезный комментарий + 0 | Бесполезный комментарий - 0
воскресенье, 14 января 12:03:21 2018 | ссылка на пост
Автор: Randomize_Usr
Здравствуйте! Вот запихнул всё в покупной корпус.


Проект PS/2 адаптера
Я расчитываю, что этот адаптер заработает на турбо Спектруме. Пока не могу это проверить. И если взять кристалл со свободным 8-ми битным портом то шифратор не понадобится. Для нетурбированного Спектрума подойдут микросхемы 555, 1533, 155 серии.
Для подключения к Ленинграду требуется:
15выв. DD37 отрезать от схемы и соединить его с +5в. или DD37 вовсе не устанавливать.
4выв. DD38 отрезать от схемы.
Почти все кнопки работают кроме курсора и F1-12. На курсорные кнопки планирую вывести кемпстон, на F планирую выводить Rand usr 15616, rand usr 15619, выбор дисководов A и B *"A:", *"B:" вобщем по мере возможности буду реализовывать.

Полезный комментарий + 1 | Бесполезный комментарий - 0
воскресенье, 21 января 16:53:30 2018 | ссылка на пост
Сообщений: 21
Автор: Роман
Супер 👍)))
Полезный комментарий + 0 | Бесполезный комментарий - 0
воскресенье, 21 января 20:38:37 2018 | ссылка на пост
Роман
Сообщений: 44
Автор: Виталий
Всем доброго дня!
Прощу помощи в адаптации звукового сопроцессора для подключения к ХТ (isa 8 bit) ни где не могу найти адекватного описания. Даже CF/IDE нашел под синклера, но не звук.
И в довесок, всем кто хочет корпус оригинальный для свой сборки, прошу, обращайтесь тут ко мне или https://vk.com/club153092268 я вам помогу спроектировать и распечатать корпус, крепления и тд. Это не реклама, просто вижу что большинство уже перешло на уровень "в корпусе" и хотел бы помочь с этим.

Полезный комментарий + 0 | Бесполезный комментарий - 0
суббота, 3 февраля 09:10:30 2018 | ссылка на пост
Сообщений: 4
Автор: Антон E-mail: zaharnicky@sarintel.ru
Всем здравствуйте.
Константин, отличное видео, как было сказано уже не раз. Думаю попробовать повторить, насколько получится или нет не уверен, я далеко не профи в этом. Вопрос возник, вроде поискав по обсуждению не нашел ответа. Печатка должна быть именно промышленного изготовления, с металлизацией отверстий, или как? Ведь если такую плату изготовить в домашних условиях, то без металлизации, а значит нужно пропаивать каждую микросхему и др элементы с обеих сторон. Или все же возможно ЛУТом или фоторезистивным методом дома такую плату изготовить и применить?

Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 13 февраля 20:40:07 2018 | ссылка на пост
Автор: Титовский Г.
Антон, такую плату реально изготовить в домашних условиях. 2 года назад я делал плату для Радио-86РК. Все микросхемы ставил в цанговые панельки. Каждый контакт панельки имеет ступеньку диаметром 1,3мм. Со стороны деталей припаивал ступеньку, со стороны дорожек - оставшийся вывод. Перемычки-переходы с одной стороны на другую - остатки "хвостов" от резисторов. Всё нормально паяется. Сначала сам пугался, теперь не боюсь.
Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 14 февраля 02:12:31 2018 | ссылка на пост
Сообщений: 10
Автор: Константин Айги (CXEMATEKA.RU)
Виталий, по поводу AY к PC почитайте тут:
http://zx-pk.ru/threads/22202-prikrutit-ym2149f-k-ibm-pc.html

Антон, для ЛУТа/фоторезиста плата Ленинграда сложновата. Тут надо очень хорошо потрудиться: не только микросхемы и резисторы с диодами нужно будет с двух сторон пропаивать, но ещё и переходные отверстия соединять, коих будет немало. Кстати, готовую плату Ленинграда достать не такая уж и проблема:
http://www.cxemateka.ru/ru/building_zx_spectrum_128k_clone_beta_disk_interface_ay_3_8910_ym2149f/p34

Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 22 февраля 06:28:26 2018 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: 156
Перепутал блоки питания. Спалил на Ленинграде рушки и d39. Поставил симмку и напоял ир22 с перекосом ног. Все работала в 48к режиме. Решил расширить до 128 спаял схему для расширения
http://www.cxemateka.ru/v1/128k.png как тут, за исключением коррекции. Пробую запустить с ней. Но экран черный.
http://ibb.co/hsyKNc
Можете подсказать с чего начать копать?
И всех причастных с праздником!
Как то трудно оставить коммент с телефона.

Полезный комментарий + 0 | Бесполезный комментарий - 0
пятница, 23 февраля 09:23:21 2018 | ссылка на пост
Автор: Виталий
Константин, проглядел подробно. Ну по подключению через юсб или лпт полно, а нужно прямо в ISA 8 бит. Конечно уже думаю найти лпт иса 8 и скопировать чтобы на одной плате было. Но хочу именно настоящую карту спека сделать. И именно карту =)
Полезный комментарий + 0 | Бесполезный комментарий - 0
пятница, 23 февраля 10:43:57 2018 | ссылка на пост
Сообщений: 4
Автор: 156
Ну вроде заработал. Отходил MA2 от симм, вернулся и заработало. Надо пропаять нормально все контакты, а то от одного касания проблемы. И начинать играть.
http://ibb.co/cmQQfx

Полезный комментарий + 0 | Бесполезный комментарий - 0
пятница, 23 февраля 12:49:54 2018 | ссылка на пост
Автор: Константин Айги (CXEMATEKA.RU)
156, коррекция дешифрации портов для версии платы LENINGRAD-2012 действительно не нужна.

А вот при доработке до 128к нужно ещё учитывать некоторую разницу в схемах оригинального Ленинграда и 2012-го:

D16-10 (Ленинград) = DD16-10 (2012) – перемычка J7 (A14_MUX)
D16-13 (Ленинград) = DD16-13 (2012) – перемычка J6 (A15_MUX)

D21-1...D28-1 (Ленинград) = DD21-1... DD28-1 (2012)

D3-2 (Ленинград) = DD3-13 (2012)

D17-13 (Ленинград) = DD17-13 (2012) – перемычка J8 (SCRSEL)

D9-8 (Ленинград) = DD9-8 (2012)

D10-13 (Ленинград) = DD46-4 (2012) – сигнал SEG00

Схема LENINGRAD-2012:
http://www.cxemateka.ru/ftp/LENINGRAD-2012.rar

Полезный комментарий + 0 | Бесполезный комментарий - 0
понедельник, 26 февраля 08:27:10 2018 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Константин Айги (CXEMATEKA.RU)
Виталий, готового такого решения я не видел, но можно используя наработки, приведенные в вышеупомянутой теме изобрести что-то своё. Если у Вас получится такую плату изготовить, не забудьте поделиться с общественностью. Сейчас я как раз работаю над новой версией сайта, чтобы удобнее было схемы/файлы и т.п. тут у нас публиковать )
Полезный комментарий + 0 | Бесполезный комментарий - 0
понедельник, 26 февраля 08:34:13 2018 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: 156
Константин, спасибо за ответ.
Основные сигналы для расширения я брал с контактов Z-Connector(5 страница схем) а не с контактов микросхем.
Вместо D14-13 (OUTIORQ) он же D20-20 я взял D53-6 (2012 - /IORQ2) насколько это правильно? Что дает ЛЛ1 для этого сигнала, кроме задержки, и насколько это критично?

Ниже часть доработки на запрет записи в память по нижней 1/4 адресов?
D9-8 (Ленинград) = DD9-8 (2012)
D10-13 (Ленинград) = DD46-4 (2012) – сигнал SEG00
Я попробовал её добавить но с ней тесты памяти не прошли. Убрал и тесты памяти пошли, но программы загружаются со сбоем. Думал, что автор 2012 заранее сделал эту доработку, хотя в схемах я её не нашел.
И только сегодня, после просмотра схем, я нашел свою ошибку при добавлении. Вместо DD40-3 (вход сигнала SEG00) припаял к DD40-2.
ПС Думаю, что автор 2012 первоначально предусматривал основное расширение памяти с добавлением микросхем памяти вместо замены. Отсюда наличие J9 для CAS и отсутствие J для сигнала WE

Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 27 февраля 13:05:20 2018 | ссылка на пост
Автор: Randomize_Usr
Обновил проект PS/2 адаптера.
Добавил несколько кнопок в том числе курсорные.
Добавил фотку с конфигурационными битами для ATmega328.
Скачать проект PS/2 адаптера

Полезный комментарий + 1 | Бесполезный комментарий - 0
четверг, 1 марта 19:28:10 2018 | ссылка на пост
Сообщений: 21
Автор: Максим
Решил восстановить и проапгрейдить свой клон Спектрума Электроника КР-05, закупаю компоненты.
Константин, заметил что в схеме да и на плате КР-05 отсутствуют подтягивающие к питанию резисторы на шине данных (D0-D7), хотел спросить нужно ли их впаивать? Там даже место для них не развели...

Полезный комментарий + 1 | Бесполезный комментарий - 0
пятница, 9 марта 14:24:14 2018 | ссылка на пост
Сообщений: 3
Автор: Randomize_Usr
Обновил проект PS/2 адаптера. v1.0b.
Добавлены скрипты.
На клавишах F1,F2 - RANDOMIZE USR 15616 и 15619
На клавишах F5,F6 - *"A:" и *"B:" выбор дисковода.
Переход в E режим на клавише TAB.
Сброс контроллера на клавише Pause.
Скачать ZXKeyb_proj v1.0b.

Полезный комментарий + 1 | Бесполезный комментарий - 0
воскресенье, 11 марта 13:35:53 2018 | ссылка на пост
Сообщений: 21
Автор: Максим
Хотел еще спросить, кто-нибудь пробовал подключать эмулятор флоппи типа "Gotek" к спектруму? Устанавливал как-то такой на старый синтезатор Yamaha, вместо штатного дисковода. Так-то удобная штука, можно пользоваться тысячей дискет на одной флешке.
Полезный комментарий + 0 | Бесполезный комментарий - 0
воскресенье, 11 марта 17:00:15 2018 | ссылка на пост
Сообщений: 3
Автор: Константин Айги (CXEMATEKA.RU)
156, порт #7FFD схемы расширения памяти должен блокироваться при входе в TR-DOS (сигнал DOS 2012). Поэтому тут нужно использовать не IORQ2, а IORQ3 (D49-3).

Да, сигнал WE дорабатывается на запрет записи в область ПЗУ. Дело в том, что после доработки до 128к, при записи в область ПЗУ происходит запись в одну из 16 килобайтных страниц ОЗУ, что неправильно. В принципе большинство программ будут нормально работать без этой доработки, но не все...

Максим, без этих 8-ми резисторов на шине данных (15к к +5В), не все программы будут работать. А именно проблемы будут с некоторыми программами, использующими прерывание IM 2. Дело в том, что это прерывание при вычислении адреса запуска подпрограммы использует байт, считанный со свободной шины данных. При наличии резисторов – там будет #FF, при их отсутствии – неизвестно что, а это плохо )

По поводу эмулятора "Gotek":
http://zx-pk.ru/threads/25546-proshivka-gotek-floppy-disk-emulator-dlya-raboty-s-zx-spectrum.html

Полезный комментарий + 1 | Бесполезный комментарий - 0
воскресенье, 11 марта 17:59:22 2018 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Максим
Константин, понял, спасибо за разъяснения и ссылку. Прошил свой "Gotek" последней прошивкой от Keir Fraser. Осталось реанимировать КР-05 и собрать BDI. Вы, как-то обещали дельную схему контроллера дисковода выложить...)))
Полезный комментарий + 0 | Бесполезный комментарий - 0
понедельник, 12 марта 17:00:07 2018 | ссылка на пост
Сообщений: 3
Автор: Александр
Ура!!! Наконец-то заработал мой звуковой чип. Я обнаружил ошибку в схеме человека "Randomize_Usr" У него выход с делителя частоты сделан не с 9, а с 8 ноги триггера, соответственно на вход подавался противофазный частотный импульс. Я немного переделал схему, завёл выход с делителя частоты с 9-й ноги, а также убрал сборку биппера и завёл бипперный сигнал на микшер непосредственно с компьютера по той схеме, которую мне порекомендовал Константин - через конденсатор 0,1 мкФ и два сопротивления по 2,7кОм. Но ещё остались мелкие недочёты по звуку - некоторые сигналы, как бы так сказать, не совсем правильно звучат, то на полтона выше, то на полтона ниже. Сравнивал со звуком на эмуляторе. Что это может быть???
Полезный комментарий + 1 | Бесполезный комментарий - 0
воскресенье, 18 марта 21:16:02 2018 | ссылка на пост
Александр
Сообщений: 85
Автор: Александр
Проблему решил - в плате звукового чипа была микротрещина на шине данных, что приводило к отсутствию D7 на самом процессоре. В общем, скоро ждите очередное видео про мой спек ;)
Полезный комментарий + 0 | Бесполезный комментарий - 0
понедельник, 19 марта 22:12:45 2018 | ссылка на пост
Александр
Сообщений: 85
Автор: Yuriy
Добрый день.
Нарисовал тут на досуге плату для Ленинграда-1. Хотелось бы услышать немного конструктивной критики, так как дело это для меня новое. Сам вижу что плата нарисована плоховато, но хотелось бы понять в чем основные косяки. Не могли бы знающие люди посмотреть и высказать свое аргументированное мнение на предмет того что там исправить, дополнить, улучшить?
Верхний и нижний слои платы в пдфках по ссылкам ниже:

https://1drv.ms/b/s!Ajs6ve4gx7Bfgf1bDkEwBSmheSEc3g
https://1drv.ms/b/s!Ajs6ve4gx7Bfgf1c1b13b4647mJTlA

Полезный комментарий + 1 | Бесполезный комментарий - 0
воскресенье, 25 марта 19:09:16 2018 | ссылка на пост
Сообщений: 3
Автор: iegova
Решил встроить клавиатуру в спек, по моему получилось не плохо.


Полезный комментарий + 2 | Бесполезный комментарий - 0
вторник, 27 марта 14:58:26 2018 | ссылка на пост
Сообщений: 12
Автор: Константин Айги (CXEMATEKA.RU)
Yuriy, видно, что плата отрисована с доработками. В частности явно просматривается наличие музыкального сопроцессора ) Для полноты картины не хватает принципиальной и монтажной схем. Ну, и чтобы плату можно было самостоятельно изготовить, нужны изображения только верхнего и нижнего слоев (без шелкографии и т.п.)

iegova, выглядит, как классика начала 90-х )

Полезный комментарий + 1 | Бесполезный комментарий - 0
четверг, 29 марта 19:11:22 2018 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Yuriy
Схема:
https://1drv.ms/b/s!Ajs6ve4gx7Bfgf1dNQFViOrnQ5_n1Q
Это Лениград-1, перерисованный с листа "классической" его схемы и дополненный доработками с Вашего сайта. Монтажной схемы у меня и самого нет )
Меня интересуют возможные проблемы трассировки, такие как толщина дорог, необходимость наличия полигонов, и тому подобные принципиальные косяки. Проверять соотетсвие схемы и разводки конечно не нужно. Ну вот в общем какое-то такое вот мнение о моей трассировке нужно. На счет самому изготовить, не уверен. Там сейчас задана толщина дорог 0,15 и диаметр переходов 0,25. Вряд ли такое можно откатать лазерным утюгом.

Полезный комментарий + 1 | Бесполезный комментарий - 0
суббота, 31 марта 23:28:05 2018 | ссылка на пост
Сообщений: 3
Автор: Yuriy
Предполагаемый внешний вид:
https://1drv.ms/u/s!Ajs6ve4gx7Bfgf1eK2kW4jXHVDSTyg

Полезный комментарий + 1 | Бесполезный комментарий - 0
суббота, 31 марта 23:34:43 2018 | ссылка на пост
Сообщений: 3
Автор: Константин Айги (CXEMATEKA.RU)
Yuriy, да, для ЛУТа, конечно, плата сложновата. Но можно заказать изготовление где-нибудь.

Ну, а разведено все, на мой взгляд, вполне толково. Главное чтобы толщина дорожек шины питания была достаточной, ну, и место для блокировочных конденсаторов должно быть предусмотрено. А всё прочее уже не так важно.

Полезный комментарий + 1 | Бесполезный комментарий - 0
понедельник, 2 апреля 11:32:28 2018 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Brother_Thief
Добрый день. Подскажите по возможным проблемам.

Собираю Ленинград 48к.

Все собрано и готово, запускаю без процессора, получаю следующую картину:

https://sun9-8.userapi.com/c840433/v840433025/71995/bSa9SSlTjW4.jpg

Нет 3.5Mhz на 6й ноге. Смотрел в сторону D1 Л555ЛН1, стоит резистор на 470 Ом, пробовал его снимать и запускать, результат тот же. Не поднимается частота.

На осцилографе Очень рваная синусойда, сильно зашумлена.

Запуск с цпу и ром + памятью выдает следущее:

https://sun9-https://sun9-3.userapi.com/c840433/v840433025/7198c/05eT3dC5z2Y.jpg

Судя по осцилограммам с Video, там присутсвует какой-то сигнал, но больно уж зашумленный.

На всех микросхемах есть питание 5В.

Полезный комментарий + 0 | Бесполезный комментарий - 0
пятница, 6 апреля 11:17:19 2018 | ссылка на пост
Сообщений: 5
Автор: Brother_Thief
Сообщений: 5
Автор: Brother_Thief
Доработал стабилизацию вертикальной развертки, полосы перестали бегать, но стоят на одном месте. Тактовая частота на 6й ноге процессора не появилась.
Полезный комментарий + 0 | Бесполезный комментарий - 0
пятница, 6 апреля 14:54:39 2018 | ссылка на пост
Сообщений: 5
Автор: Александр
Доброго времени суток. Пришёл мне контроллер, причём не просто контроллер, а контроллер FDC по схеме от НЭМО. Я его сейчас пытаюсь подключить к моему "Ленинграду" методом проб и ошибок, руководствуясь дополнительно схемой другого компьютера - "Kay-1024". Вот на первых фотках внешний вид после подключения и работа при включении:





А вот такую "шляпу" он мне выдаёт, когда я выбираю тот самый пункт "TR-DOS", в надежде, что он не перезагрузит комп:



С подключением пришлось немного повозиться. Здесь я, кстати, скачивал схему дисковода: http://fayloobmennik.cloud/7234499 Отдельно я также нашёл схему компьютера "Kay-1024",и начал искать аналоги тех сигналов, которые не были обозначены в Лениградской схеме. Так, я предположил, что сигнал "DOS\", идущий с контроллера - это сигнал включения TR-DOS и его нужно подавать на 11 вход инвертора D1, который, в свою очередь, подключён к 1 ноге 27512.
Сигнал, обозначенный как "F", я вывел из 6 ноги инвертора D1, т.к. это сигнал частоты 14 МГц перед входами триггеров-делителей. В схеме "Kay-1024", кстати, этот сигнал ещё дополнительно проходит через повторители ЛП8 с замкнутыми на массу управляющими выводами. У меня повторителей не нашлось, поэтому я вывел его напрямую с 6 ноги.
Сигнал "IOGE\" формируется непосредственно на контроллере из сигнала "IORQ\" или из сигнала "DOS\" через повторитель, но на плате компа мне он не нужен, поэтому я ничего к нему не паял.
Сигнал "RS\", как ещё один сигнал управления включением TR-DOS, я вывел из 3 ноги eD7, руководствуясь той же самой схемой другого компа "Kay-1024". Сама третья нога соединена с 27 ногой 27512.
Сигнал CSROM\ я взял все по той же схеме "Kay" - от RDROM\, добавив резистор 680 Ом между 4 выводом D12 и 22 выводом 27512.
Остальные сигналы я нашёл в компе без каких-либо дополнительных ухищрений. Но TR-DOS, как видите, не работает. Помогите мне разобраться с подключением, пожалуйста.

Полезный комментарий + 0 | Бесполезный комментарий - 0
воскресенье, 8 апреля 03:44:50 2018 | ссылка на пост
Александр
Сообщений: 85
Автор: Александр
Александр
Сообщений: 85
Автор: Александр
Вместо повторителя лп8 запаял дополнительно микросхему поверх триггера D9 - eD7 к555лн2 и использовал 2 её инвертора для усиления сигнала. TR-DOS стала запускаться, но только 1 раз, когда включаешь комп, после чего, как перезагружаешь его и снова пытаешься запустить, снова появляются треугольники.
Полезный комментарий + 0 | Бесполезный комментарий - 0
воскресенье, 8 апреля 09:58:56 2018 | ссылка на пост
Александр
Сообщений: 85
Автор: Александр
Проблему частично решил, использовав вот эти доработки: http://www.z80a.ru/04 Треугольники исчезли, теперь TR-DOS можно запустить даже после сброса, а не только после включения, но при вводе какой-либо команды, будь то "A>run" или "A>*"b"" комп зависает, вследствие чего у меня появилось ещё одно подозрение на неисправный дисковод. Сами доработки я использовал ещё не все. Сигналы RS и DOS у меня так и остались подключёнными к 27 и 1 ноге ПЗУ, соответственно, при этом сигнал DOS с первой ноги вообще убирать нельзя, иначе TR-DOS перестаёт запускаться, а вместо этого комп просто перезагружается. Сигнал RS я убирал на +5В через резистор 10к вместо 3 ноги eD7, но особых изменений это не дало.
Полезный комментарий + 0 | Бесполезный комментарий - 0
воскресенье, 8 апреля 19:34:16 2018 | ссылка на пост
Александр
Сообщений: 85
Автор: Александр
Дисковод заменил, но проблема с зависанием не исчезла. Шпиндель дисковода останавливается при входе в TR-DOS, но при вводе команды RUN система зависает, а шпиндель снова начинает вращаться, при этом головки не двигаются и светодиод на передней панели дисковода не горит.
Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 10 апреля 22:25:21 2018 | ссылка на пост
Александр
Сообщений: 85
Автор: Александр
Это неожиданно, но... На команду BREAK система реагирует и снова выводит курсор вместе с ранее введённой командой. Помогите мне разобраться, в чём дело?
Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 11 апреля 00:35:46 2018 | ссылка на пост
Александр
Сообщений: 85
Автор: Константин Айги (CXEMATEKA.RU)
Александр, клавиша BREAK в режиме TR-DOS прерывает текущую операцию, так и задумано )

А вообще, похоже на конфликт портов ввода-вывода.

Для начала, немного о доработках для корректной работы контроллера дисковода согласно схеме (узел "Установка ПЗУ 27C512"):
http://www.cxemateka.ru/v1/Other.png

Вход в TR-DOS осуществляется при обращении по адресу 15616 (#3D00). На самом деле в стандартном ПЗУ 48к по этому адресу расположен шрифт, а не исполняемый код. Однако контроллер дисковода перехватывает обращения по этому адресу и формирует сигнал "Выбор TR-DOS" (DOS по схеме NEMO FDC).

Когда сигнал "Выбор TR-DOS" активен, на первой ноге 27C512 устанавливается низкий уровень – выбирается страница с прошивкой TR-DOS. Далее элемент eD7.1 блокирует выбор ПЗУ 128к во время работы контроллера дисковода, что важно. А элемент eD7.3 блокирует порты ввода-вывода основной схемы, дабы избежать конфликта портов контроллера и Спектрума. Узел D34.4, eD7.2 предотвращает сваливание в TR-DOS при работе подпрограмм ПЗУ 128к. В контроллере NEMO FDC для этой цели предусмотрен сигнал RS. Сюда можно подать сигнал "Выбор ПЗУ 128к", тогда узел на элементах D34.4, eD7.2 можно не собирать.

Рекомендую проверить блокируется ли сигнал IORQ при входе в TR-DOS (элемент eD7.3). Если тут всё в порядке, то надо проверить поступает ли напряжение +12В на 40-ю ногу ВГ93. Без дополнительного питания ВГ93 работать не будет. Кстати, в NEMO FDC есть защита ВГ93, судя по схеме. Это хорошо. А то эти микросхемы в момент выходят из строя, если подать +5В на ногу 21 и в тоже время ничего не подать на 40-ю ногу...

Полезный комментарий + 1 | Бесполезный комментарий - 0
среда, 11 апреля 02:19:38 2018 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Константин Айги (CXEMATEKA.RU)
Brother_Thief, нужно проверить работу D2 (ТМ2). На 3-й ноге D2 должно быть 14 МГц, на 5-й ноге - 7 МГц, на 9-й ноге - 3,5 МГц.
Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 11 апреля 02:45:11 2018 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Brother_Thief
Константин, на D2 тишина, поменял кварц на советский аналог, поменял ЛН1 - D1, поменял ТМ2 - D2, тишина. Не поднимается частота.
Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 11 апреля 14:53:04 2018 | ссылка на пост
Сообщений: 5
Автор: Brother_Thief
Блок питания использую 5В - 2А. На всех МС присутствует 5В.
Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 11 апреля 15:08:38 2018 | ссылка на пост
Сообщений: 5
Автор: Роман
Brother_Thief, в своё время очень помогла книжка по настройке Ленинграда, и осциллограф) . Ссылка на брошюру здесь выше встречается.
Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 11 апреля 20:45:59 2018 | ссылка на пост
Роман
Сообщений: 44
Автор: Роман
По схеме D1, 6й вывод , выход частоты, если нет, проверяй схему включения D1
Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 11 апреля 20:59:31 2018 | ссылка на пост
Роман
Сообщений: 44
Автор: Александр
Перепаял... на 1 вывод ED7 у меня идёт выбор TR-DOS инвертированный с D1-10( в моём случае - с ED8-6, на 2 идёт выбор пзу128к с ED1-12 и уходит на RS в контроллер, с 3-го уходит на 27 ногу ПЗУ. Если от 2-го вывода ED7 отпаять соединение ED1-12 и RS, оставив эти выводы соединёнными в воздухе, то при старте комп запускает 48к Basic, а не 128. Если оставить, комп запускается, как обычно, но TR-DOS опять "глючит" с запуском дискет. Провода с третьего элемента ED7 я перепаял на освободившийся второй, думая, что третий элемент неисправен - всё равно "глючит". Даже жёлтый провод 12 В подпаивал напрямую к 40 ноге ВГ93, всё равно - нет запуска. ( Эх, хоть бы показал сообщение "No disc", а так вообще ничего не показывает(
Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 11 апреля 23:40:59 2018 | ссылка на пост
Александр
Сообщений: 85
Автор: Александр
ВНЕЗАПНО!!!.... Вышел из "глюка", показал сообщение No disc. Ввожу команду RUN, 2 секунды, опять No disc. Вроде бы заработал, думаю... Нажал Reset, выбираю TR-DOS снова, надписи о версии TR-DOS внезапно начинают отображаться не сверху, а снизу, и клавиатура перестаёт работать на ввод. Выключаю комп, включаю снова, Выбираю TR-DOS, надписи снова вверху, как обычно. Ввожу команду RUN - "глюк". Жму Break, ввожу FORMAT "A" - опять "глюк". КАК ЭТО НАЗЫВАЕТСЯ??????
Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 12 апреля 00:59:52 2018 | ссылка на пост
Александр
Сообщений: 85
Автор: Александр
Ещё я обратил внимание на выход сигнала IORQGE с контроллера. Он сделан через перемычку. В положении 3-4 (по схеме) сигнал IORQGE формируется из сигнала DOS через повторитель. На управляющий вход подаётся сам DOS, вход сигнала подведен к 5 вольтам, т.е. при лог. 0 на DOS повторитель выдаёт лог.1, а при лог.1 на DOS - состояние Z, т.е. отключается. Могу ли я использовать этот сигнал для блокировки IORQ на элементе ED7.3, а также подать на первый вход элемента ED7.1???
Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 12 апреля 17:42:54 2018 | ссылка на пост
Александр
Сообщений: 85
Автор: Александр
Проблема частично решилась. Заменил триггер DD11 на плате контроллера - с какого-то перепугу эта микросхема оказалась нерабочая. Теперь при попытке ввести любую команду он пишет "No disk" за исключением команд A*"b" и BREAK. При этом дискета в дисковод вставлена, окно плотности заклеена. При вводе RUN шпиндель начинает вращаться, но головки не двигаются.
Полезный комментарий + 0 | Бесполезный комментарий - 0
суббота, 14 апреля 23:54:21 2018 | ссылка на пост
Александр
Сообщений: 85
Автор: Brothrr_Thief
Роман, а Вы сможете мне приблизительно накидать, какие надо сделать доработки. Не стартует генератор частоты, на осциллографе по нулям, так, крайний шум.
Полезный комментарий + 0 | Бесполезный комментарий - 0
воскресенье, 15 апреля 12:15:57 2018 | ссылка на пост
Автор: Сергий
Здравствуйте подскажите пожалуйста новичку EPROM 27C128 (для версии 48k) как подключать, у меня Ленинград 2 и нужно-ли какие-то перемычки ставить
Полезный комментарий + 0 | Бесполезный комментарий - 0
понедельник, 16 апреля 17:08:07 2018 | ссылка на пост
Автор: Александр
[b]Brother_Thief[/b], если на осциллографе нет синусоиды, скорее всего не приходит питание на микросхемы D1, D2 и D11 - они участвуют в формировании сигнала частоты. Если питание приходит, значит микросхемы нерабочие. Меняйте их все по очереди. Если все замените, но всё равно сигнала не будет, значит нерабочий кварц, его тоже меняйте. В процессе замены микросхем внимательно осмотрите плату на предмет микротрещин и разрывов в дорожках. И, если конечно, вдруг сигнал появится, вот одна из доработок (на рис.2): https://yadi.sk/i/fhPdPZzf3UURym
У меня комп с ней моментально заработал и без нареканий))
[b]Сергий[/b]вот расположение выводов микросхем памяти EEPROM: https://cdn.hackaday.io/images/original/1153191506083027242.gif

Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 17 апреля 06:56:55 2018 | ссылка на пост
Александр
Сообщений: 85
Автор: Роман
Да, все правильно сказано Александром, касаемо наладки D1, D2. А что за осциллограф? Точно рабочий??😏
Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 17 апреля 15:51:31 2018 | ссылка на пост
Роман
Сообщений: 44
Автор: Вовчик
Здравствуйте, скажите какой собрать самый простой программатор ПЗУ, чтоб было минимум деталей , и минимум мороки при настройке .Заранее огромное спасибо.
Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 18 апреля 13:04:08 2018 | ссылка на пост
Автор: Александр
Ребят, подскажите программу, которая пишет TRD на дискеты, используя USB-дисковод, пожалуйста. И ещё кое-что - больно уж длинноватый у меня сигнал INT на компе:[IMG]http://images.vfl.ru/ii/1524078138/3bc84436/21425125_m.jpg[/IMG]
[IMG]http://images.vfl.ru/ii/1524078139/f6ac916d/21425126_m.jpg[/IMG]
Как это исправить?????

Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 18 апреля 22:04:34 2018 | ссылка на пост
Александр
Сообщений: 85
Автор: Вовчик
Ребят, подскажите Ленинград-2 выдаёт ошибку озу 1й степени ошибка микросхемы 2й, 1й и тд
Полезный комментарий + 0 | Бесполезный комментарий - 0
пятница, 20 апреля 17:27:28 2018 | ссылка на пост
Автор: Александр
Приделал к своему компу порт атрибутов #FF на микросхеме ИР23. В качестве схемы подключения я использовал ту, которая была в схеме компа Leningrad-2012. Тест 4.30 проходит без ошибок, но на экране немного мелькают полосы, когда он начинает мерять длительность INT. Как это исправить???
Полезный комментарий + 0 | Бесполезный комментарий - 0
пятница, 20 апреля 23:46:20 2018 | ссылка на пост
Александр
Сообщений: 85
Автор: Александр
Проблему с атрибутами решил, подключив ИР22 вместо ИР23, предварительно подав сигнал H2 на 11 ногу напрямую, без инвертора.
Полезный комментарий + 0 | Бесполезный комментарий - 0
суббота, 21 апреля 00:55:06 2018 | ссылка на пост
Александр
Сообщений: 85
Автор: Александр
добавил в комп ещё парочку доработок - блокировка IORQ через M1(схема взята из теста IntTest в опсании к тесту) и формирование нового сигнала WAIT для контроллера дисковода NEMO-FDC в компе Leningrad-2012 (схема-http://zx-pk.ru/threads/17338-leningrad-2012.html?p=515053#post515052). TR-DOS стала более стабильно работать,без треугольников, произвольного набора команд и прочих артефактов, но ещё пока упрямо отказывается форматировать дискету с заклеенным окошком, выдавая мне очередное "No disk". Как это исправить?
Ещё нужно мне немного укоротить сигнал INT. Как это сделать, подскажите пожалуйста.
P.S. Тест-прошивка 128к от Хахонова (RATCOPY) всё-таки оказалась рабочая - нужно подавать питание только на 24 ногу, а 21 - либо оставить в воздухе, либо загнуть, чтобы входила в панель, как все остальные))

Полезный комментарий + 0 | Бесполезный комментарий - 0
суббота, 21 апреля 22:11:28 2018 | ссылка на пост
Александр
Сообщений: 85
Автор: Александр
УРРРААААА!!! Дисковод наконец-то заработал! Я применил в нём вот эту доработку:http://xepb.org/robotron/gifs/drives/PICT1616.JPG, где надо 34 контакт разъёма резать от платы и перемычку HDR запаивать на плате. Кроме неё я соединил 10, 12 и 14 выводы на самом контроллере.
Ввожу RUN, пишет Error track 0, sector 9. Retry, abort, ignore? Нажал A, ввёл новую команду FORMAT"A:Gamezzz". Пошёл потихоньку форматировать. Я где-то читал на форуме zx-pk, что форматирование длится 10 минут, не меньше, так что остаётся только ждать)))

Полезный комментарий + 1 | Бесполезный комментарий - 0
суббота, 21 апреля 22:35:04 2018 | ссылка на пост
Александр
Сообщений: 85
Автор: Александр
Возвращаясь к вышесказанному... Ребят, подскажите, пожалуйста программу, которая может записывать дискеты для TR-DOS на PC, используя при этом внешний USB дисковод. Пытался использовать ZX Disk Studio - бесполезно(( Она не "видит" моего дисковода.
Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 25 апреля 00:06:48 2018 | ссылка на пост
Александр
Сообщений: 85
Автор: Mastdaj
Доброго время суток. Спектрум Львов. Работал, и вдруг пошли полосы вертикальные. Тстовая пзу проверяет и ошибок ненаходит. Подскажите куда сотреть.
Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 2 мая 10:28:03 2018 | ссылка на пост
Сообщений: 1
Автор: Александр
Добрый вечер. Образовались новые проблемки - записал TRD файл на дискету с помощью ZX Disk Studio(лучше не спрашивайте, как я это слелал), вставляю дискету, ввожу RUN, дисковод работает несколько секунд, после чего выдаёт мне сообщение Error track 0 sector 9. Как это исправить?
P.S. Ещё порт атрибутов немного глючит, особенно когда включаешь комп, видны небольшие дёрганья пикселей на экране. Потом, где-то через минуту, всё проходит. Как это исправить?

Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 3 мая 22:02:03 2018 | ссылка на пост
Александр
Сообщений: 85
Автор: Павел
Подскажите, пожалуйста - какие должны быть полоски на бордюре? У меня просто имеется три версии спектрума Ленинграда разных сборок - на всех трех бордюр разный при тесте.
Полезный комментарий + 0 | Бесполезный комментарий - 0
пятница, 4 мая 23:27:37 2018 | ссылка на пост
Сообщений: 1
Автор: Александр
Ещё одна проблемка - дисковод форматирует очень медленно - где-то за полтора часа. А в конце форматирования выдаёт всё то же сообщение Disc error track 0 sector 9. Что это может быть?
Полезный комментарий + 0 | Бесполезный комментарий - 0
суббота, 5 мая 19:16:20 2018 | ссылка на пост
Александр
Сообщений: 85
Автор: Александр
Немного разобрался - в самом дисководе задействованы выводы 12 и 16. Соответственно 12 - это выбор привода, а 16 - это запуск двигателя. При этом у меня 2 проблемы - перевёрнутый шлейф и оставшиеся 10 и 14 выводы не задействованы. Перерезал дорожки между микросхемой и 12 с 16 выводами. Кинул ту, что шла с 16 вывода, на 10 вывод, а ту, что шла с 12 - можно кинуть как на 14, так и на 16, причём, кинув на 14, нужно будет менять букву в TR-DOs, иначе выдаёт сообщение No disk. Но одна проблема всё же осталась - очень долго форматирует дискету, а в конце всё равно выдаёт ошибку с 9 сектором 0-й дорожки. Помогите мне это исправить.
Полезный комментарий + 0 | Бесполезный комментарий - 0
суббота, 5 мая 23:07:54 2018 | ссылка на пост
Александр
Сообщений: 85
Автор: Андрей E-mail: Alexflexo@ukr.net
Уважаемый Константин Айги, спасибо вам за ваши труды. Благодаря вам я решился и исправился перед своим бесцельно угробленным в детстве Спеком, в итоге благополучно сданым на КМки, купив нерабочий Ленин-1, оживив его, исправив все его недоработки, расширив память и добавив AY. Теперь вопрос по существу. Какой вы применили контроллер дисковода- самодельный или купленный? Мне бы инфу по этому моменту, и ссылки на схемы подключения а то сынишке не очень понравилось играть в mighty final fight с долгими дозагрузками со смартфона. Я думаю этот вопрос тревожит не только меня и другие спектрумисты будут ради с ней ознакомиться. Только просьба что-бы как у вас на страничке с доработками, что-бы не догадываться- я напортачил или схема неправильная. Когда я расширял память по вашему методу у меня светился белый квадрат на сером фоне. Но я наверняка знал, что у вас всё верно,по-этому за 5 мин нашёл не тот лог элемент в сигнале cas, ну потом уже пошёл тест и сообщил о неисправности озу в бутере по D7. Так что хотелось бы получить и инфу подобного характера, но по контроллеру дисковода. С уважением, Андрей.
Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 23 мая 20:19:27 2018 | ссылка на пост
Автор: zamich
Добрый день Всем и вам Константин! Вот собрал себе Ленинград 48к работает нормально. Можно ли к нему подключить контроллер дисковода без доработок увеличения памяти и ещё, если сделать доработку увеличения памяти а прошивку оставить BASIC 48 (пока нет ПЗУ 128к) будет ли это все работать? Заранее всем спасибо!
Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 24 мая 16:51:37 2018 | ссылка на пост
Сообщений: 8
Автор: snd
Схема «читалки» с магнитофона на К554СА3

Слышал, что схема эта вроде как стабильно все грузит, и чуть ли не во все клоны ее рекомендовали пихать.
НО, вот вопрос - а заработает ли данная схема с клонами на Т34ВГ1 (1515ХМ1-216, ULA-216) ?

Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 7 июня 15:55:21 2018 | ссылка на пост
Автор: iegova
Читалка на К554СА3 у меня не завелась, хотя несколько микросхем попробовал. А вот по схеме от пентагон-48 на К561ЛН2 завелся с первого раза. Гружусь только с мобильника, полет нормальный
Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 7 июня 20:13:42 2018 | ссылка на пост
Сообщений: 12
Автор: snd
на ЛН2 - это фактически "стандарт", во многих схемах используется, в т.ч. и в схемах компов на УЛА216.
Но вот на СА3 помоему использовалась только в Балтике. Собственно и интересует:
1. какие плюсы у схемы на са3 (слышал, что они есть по сравнению со схемами на ЛН2)
2. заведется ли на клоне с т34вг1 (ула-216)
3. о том что не завелась на Ленине1, спасибо за инфу, кстати)

Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 7 июня 22:12:48 2018 | ссылка на пост
Автор: Александр
Эх, господа, что ЛН2, что СА3... Каждый использует то, что ему по душе. На ЛН2 проще собрать, но у неё больше недостатков, чем у СА3. Сам же я скоро куплю себе эмулятор дисковода и мне ни ЛН2, ни СА3 будет не нужна ;)
Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 24 июля 16:27:02 2018 | ссылка на пост
Александр
Сообщений: 85
Автор: Александр
Кстати, я решил проблему с помехами - у меня просто проседало напряжение на плате. Я подпаял провод +5В ближе к центру платы, а провода с массой раскидал по краям, чтобы напруга от центра к краю растекалась. И никаких блокировочных кондёров не надо ставить;)
Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 24 июля 21:43:46 2018 | ссылка на пост
Александр
Сообщений: 85
Автор: Александр
Проблема с дисководами почти решена. Мне удалось на компе записать несколько программ и запустить их на Спектруме. Но подводные камни всё же остались(( И один из них - повреждение 9 сектора в нулевой дорожке при многократных попытках запустить программу. Некоторые программы запускаются с первого раза, некоторые выдают ошибку с этим сектором. Коммандеры вообще нужно запускать нестандартно - вставил дискету с записанным Real Commander, к примеру, вводишь в TR-DOS "RUN", а он вместо того, чтобы открыть коммандер, просто обратно выводит тебе курсор, и всё. И приходится вводить "CAT", смотреть файлы, помеченные буквой "<B>" и запускать их. Сам файл "BOOT", как ни странно, помечен буквой "<C>", и при попытке его открыть командами "RUN" и ""GOTO"CODE" на экране появляется всякая ерундистика. Что это может быть?
Полезный комментарий + 0 | Бесполезный комментарий - 0
пятница, 27 июля 14:02:24 2018 | ссылка на пост
Александр
Сообщений: 85
Автор: Михаил E-mail: www129@mail.ru
Константил и другие участники, всем вам спасибо за Ваше существование!!! Мне это напомнило мои похождеия с Микрошей и Кворуом !!
А вы мастера можете делать другие схематехнические решения для других задачь в принципе, к Вам или к кому то из Вас? Когда будут новые видео на Ютубе?

Полезный комментарий + 0 | Бесполезный комментарий - 0
воскресенье, 29 июля 15:45:54 2018 | ссылка на пост
Автор: Alex E-mail: alex_ym@mail.ru
Я просто ошарашен.... ностальгия нахлынула... Я этим занимался почти 30 лет назад. загружать 2мГц 8 разрядный комп типа Спектрум с гигарцового 64 битного восьмиядерного мобильника...
Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 31 июля 11:01:55 2018 | ссылка на пост
Автор: Александр
Ещё немного думаю о том, как реализовать порт Кемпстона в "Ленинграде" и собрать свой джойстик. Ведь контакты должны быть замкнуты с массой и подключаться на размыкание, а размыкающих кнопок у меня нет, только замыкающие. Хотя, есть идея подключить их к массе через резисторы по 680 Ом каждый. Они установят на входах лог.0, что для всех входов с лог.0 соответствует подключённому джойстику, а стандартные замыкающие кнопки подключить между этими входами и +5В, чтобы из лог.0 делать лог.1, при этом не замыкая +5В и массу. Конечно, это всё только в теории... На практике думаю применить микросхемы ЛП8 - они способны выдавать состояние Z, т.е. отключаться, что будет прекрасно имитировать размыкание кнопки, ведь неизвестно, на что программы реагируют при нажатии кнопок на Кемпстон-джойстике - на переход в состояние Z или на установку лог.1?
Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 1 августа 15:20:07 2018 | ссылка на пост
Александр
Сообщений: 85
Автор: Александр
Мой первый музыкальный трек, записанный при помощи Pro Tracker 3.72 - ZX Forever! Записывая его, я немного вдохновился музыкой Dubmood'a и одной темой из мегадемо The LYRAII:
1.https://yadi.sk/d/5DKc41Hj3a8xjn
2.https://yadi.sk/d/TYJAXJMW3a8zWe
В первой ссылке ZIP-архив с файлом-образом TR-DOS диска, где данная песня сохранена в 4-х специфичных файлах, открыть которые можно, только лишь загрузив Pro Tracker 3.72(П.С. Файл "P", т.е. "Pattern" можете не загружать, правильные паттерны записаны в файле "M"). Во второй ссылке - ZIP архив с записью через линейный вход ПК в форматах WAV и MP3. Короче, я потратил на это всё где-то около трёх недель, но так и не понял, ГДЕ В PRO TRACKER ПЕРЕКЛЮЧАЕТСЯ ГЕНЕРАЦИЯ С СИНУСОЙДЫ НА ПИЛООБРАЗНУЮ?????? Если кто имел с этой программой дело, пожалуйста, ответьте мне. Также моя благодарность Константину Айги за различные советы по доработке моего ZX. Благодаря его помощи я наконец-то стал полноценным членом общества спектрумистов;)

Полезный комментарий + 0 | Бесполезный комментарий - 0
суббота, 11 августа 22:06:28 2018 | ссылка на пост
Александр
Сообщений: 85
Автор: Peter E-mail: peteclln@gmail.com
Извините, я не говорю ни слова о Русане, поэтому я надеюсь, что перевод Google соответствует задаче. Привет, я построил leningrad 48, спасибо в немалой части вашему видео и заметкам. Теперь я купил все детали и получил всю информацию для обновления 128k. Тем не менее, попробуйте, чтобы я не мог найти какую-либо информацию о контроллере диска или музыкальном сопроцессоре. Не могли бы вы указать мне в правильном направлении? Заранее спасибо.
Полезный комментарий + 0 | Бесполезный комментарий - 0
пятница, 17 августа 10:46:17 2018 | ссылка на пост
Автор: iegova
Я пользовался вот этой схемой расширения https://hsto.org/webt/pb/l6/ca/pbl6cabavkknlwvouz7nth8gclk.jpeg
В ней и подключение звукового чипа. Только мой вам совет используйте все таки микросхемы 1533\ALS серии, по крайней мере для D14,D34 и на схеме расширения DD7` это критично.

Полезный комментарий + 0 | Бесполезный комментарий - 0
понедельник, 20 августа 18:55:04 2018 | ссылка на пост
Сообщений: 12
Автор: Харусима
Константин, помогите пожалуйста советом, как диагностировать плату Л1

На данный момент я безуспешно пытаюсь получить со Спектрума картинку. Теплого лампового ЭЛТ у меня нет, поэтому для вывода изображения c RGB на VGA я использую внешний тюнер AVerMedia AVerTV Box9 и PAL Coder.

У меня не получилось получить сигнал синхры с диода D4, плата вроде стартует. Периодически начинает пищать спикером, как если бы нажимались клавиши.

Подробные фото платы и лог действий у меня в блоге: http://hermitlair.ucoz.com/blog/2018-10-07-1042

Прямая ссылка на фото платы:
http://hermitlair.ucoz.com/_bl/10/01721252.jpg

Очень на Вас надеюсь...

Полезный комментарий + 0 | Бесполезный комментарий - 0
воскресенье, 7 октября 16:38:17 2018 | ссылка на пост
Харусима
Сообщений: 9
Автор: Константин Айги (CXEMATEKA.RU)
Харусима, у «Ленинграда» без доработок, видеосигнал нестандартный. Нужно приводить его к стандарту иначе никак не выйдет получить картинку ни через PAL-кодер, ни через SCART-разъем.

Эта тема подробно раскрыта тут:
http://zxbyte.ru/leningrad_video_out.htm

Я как-то собирал такой вариант доработки:
http://zxbyte.ru/leningrad_video_out.htm#2

Все заработало с дополнительным конденсатором.

Полезный комментарий + 1 | Бесполезный комментарий - 0
понедельник, 8 октября 03:35:12 2018 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Харусима
Константин, спасибо. Придется пока покупать ЭЛТ. Вот бы вы сделали видео про такую переделку, чтобы было видно какой элемент куда паять. Я в схемах не умею разбираться, мне без подсказки такую переделку не осуществить.
Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 9 октября 00:44:00 2018 | ссылка на пост
Харусима
Сообщений: 9
Автор: Константин Айги (CXEMATEKA.RU)
Вообще, я планирую сделать сюжет о подключении старых ПК к современным мониторам, ТВ и т.п. Эта тема действительно требует отдельного подробного разбора.
Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 9 октября 08:36:36 2018 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Харусима
Спасибо! будет интересно!

А я вчера купил ЭЛТ, но он тоже нуждается в помощи)

Качество картинки оставляет желать лучшего, но больше меня напрягает низкочастотный шум кинескопа, пульсирование и мигание картинки, и пробегающие по ней всполохи. Вдобавок картинка бледная, словно поддёрнутая дымкой. Глаза ну очень быстро начинают посылать друг-друга нахутор.

Подробный обзор: Монитор Электроника 32 ВТЦ 202
http://hermitlair.ucoz.com/blog/2018-10-09-1043

Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 10 октября 03:15:15 2018 | ссылка на пост
Харусима
Сообщений: 9
Автор: Константин Айги (CXEMATEKA.RU)
Харусима, едва ли найдётся сегодня подобный монитор с нормальной трубой. Собственно бледная/мутная картинка обычно и есть свидетельство севшей трубы. Лечится заменой кинескопа. Это очень "веселая" процедура, особенно возня с отклоняющими катушками )
Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 10 октября 13:31:52 2018 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Харусима
Монитор стал показывать почти идеально для ЭЛТ!
http://hermitlair.ucoz.com/_bl/10/35372579.jpg

Было короткое замыкание синего на синхронизацию, поэтому качество было плохое. Теперь каждый пиксель отчётливо виден. Остаётся только звон из монитора, его бы убрать, и был бы идеал.

Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 11 октября 00:03:12 2018 | ссылка на пост
Харусима
Сообщений: 9
Автор: Константин Айги (CXEMATEKA.RU)
Харусима, шум обычно издают катушки индуктивности на плате развёрток.



Насколько я помню, самая шумная та, что над строчным трансформатором. Обычно в подобных случаях дроссели аккуратно заливают парафином или эпоксидной смолой.

Иногда ещё шумит блок питания (самая нижняя плата, горизонтально ориентированная), но, как правило, тише, чем дроссели в блоке разверток.

В редких случаях шуметь могут и другие детали. Например, в одном ATX блоке питания я долго не мог найти источник шума – оказалось "пел" небольшой плоский керамический конденсатор. Проблема решилась его заменой )

Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 11 октября 07:29:10 2018 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Харусима
Константин, если не затруднит, Вы не могли бы взглянуть на фото плат в моей записи и простите, ткнуть пальцем в возможных виновников оркестра?

Какие-то катушки с проводами шумят. Вот те на. Физически это из-за чего?

А что такое строчный трансформатор и как его узнать?

Да, если постучать по бокам монитора, особо шумный звон прекращается на какое-то время. Я боюсь, что это свидетельствует о плохом контакте, или фиксации какой-либо детали.

В парафин залить - а не растает? Деталь поди греется и токи немалые?

Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 11 октября 16:50:37 2018 | ссылка на пост
Харусима
Сообщений: 9
Автор: Константин Айги (CXEMATEKA.RU)
Харусима, шум идёт от физической вибрации катушек индуктивности, находящихся под влиянием импульсов высокой частоты. И действительно, если стукнуть по корпусу монитора, писк может менять частоту или даже вовсе прекращаться на время. Это нормальное явление при такого рода проблемах.

Эти дроссели не особо сильно греются, насколько я помню. И точно помню, что с успехом пропитывал их небольшим количеством бытового смазочного масла, но все-таки так делать не рекомендуется, поскольку растекшееся масло может немало проблем тут создать...

На фото, кстати, видно, что катушки (обведены красным) чем-то уже были пропитаны, просто пропитка видимо подсохла со временем:



А так, народ чем только не пропитывает индуктивности:
https://radiokot.ru/forum/viewtopic.php?f=11&t=26207
https://forum.ixbt.com/topic.cgi?id=10:53341

P.S. Да, и надо помнить, что после выключения монитора, конденсаторы на плате разверток и в блоке питания ещё некоторое время сохраняют заряд, поэтому даже при отключенном питании не стоит касаться руками деталей и оголенных контактов...

Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 11 октября 19:46:06 2018 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Харусима
Константин, большое спасибо! Читаю статьи.

Очень любопытно. даже не знаю, какой вариант выбрать. Может действительно выпаять и искупать в ваанночке с парафином? А нельзя просто строительной пеной звукоизолировать? Или залить к чертям клеевым пистолетом? Кстати эта деталь ещё выпускается? может просто заменить на такие же новые?

Знаю про нельзя сразу трогать руками, а если поразряжать лампочкой, то годится? или какой срок ожидания после выключения перед разборкой? Я обычно разберу, и пойду руки помыть, чай поставить, неск минут и проходит.

А если по экрану постучать пальцем, то изображение словно пульсирует, сжимаясь и разжимаясь как желеобразный пудинг. Это из-за них? Или почему так происходит?

Полезный комментарий + 0 | Бесполезный комментарий - 0
четверг, 11 октября 23:31:49 2018 | ссылка на пост
Харусима
Сообщений: 9
Автор: Константин Айги (CXEMATEKA.RU)
По-моему вариант со строительной пеной грубоват ) Про вариант с клеевым пистолетом тоже читал, но такого не пробовал. Не уверен, что тут это подойдет, ведь корпуса у некоторых катушек пластмассовые – могут деформироваться... Также есть сомнения, что замена дросселей на аналогичные новые тут поможет. Пожалуй, вариант с парафином самый простой и доступный.

Я обычно вскрывал подобную технику не ранее чем через пол часа после выключения, затем смотрел мультиметром не остался ли где заряд на конденсаторах, ну и да, можно принудительно разрядить конденсаторы в случае чего.

А пульсация изображения при постукивании – это уже следствие нарушения контакта где-то в разъемах, подстроечных резисторах и т.п.

Полезный комментарий + 0 | Бесполезный комментарий - 0
пятница, 12 октября 10:49:12 2018 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Игорь
Константин, здравствуйте. Когда уже каналом займётесь в ютубе? ) Народ просит. )
Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 16 октября 08:58:41 2018 | ссылка на пост
Автор: Сергей E-mail: ipmaster@inbox.ru
Добрый день, подскажите пожалуйста, ТЕСТ-ПЗУ должны нормально запускаться и отрабатывать, если они включаются в вариант Синклера (Зонова 48К) с поддержкой TR-DOS?

То есть тестовая ПЗУ 2716 (РФ2) вставляется в кровать 2764 (при этом сама плата TR-DOS отключена совсем), работать будет? Небольшое уточнение (у РФ2 нога 21 отключена от кроватки и подключена на +5v).

Полезный комментарий + 0 | Бесполезный комментарий - 0
понедельник, 12 ноября 00:25:40 2018 | ссылка на пост
Автор: Владислав E-mail: codename.cpp@gmail.com
Здравствуйте, подскажите пожалуйста такую вещь.
Хочу собрать ретро-компьютер типа Ленинград 48К, но с тем отличием, что вместо большого количества мелких микросхем памяти поставить несколько (или даже одну, если это возможно) SRAM.
Еще такой момент, на схеме вижу что выход видеосигнала - RGB, а без PAL-кодера никак не обойтись? Хочется получить композит, возможно уже есть стандартные решения?

Полезный комментарий + 0 | Бесполезный комментарий - 0
понедельник, 12 ноября 22:16:02 2018 | ссылка на пост
Автор: Харусима E-mail: regforblank@gmail.com
Константин, а обмотку на самом кинескопе можно этим лаком залить? Или она не шумит?
Удивляюсь, как эти катушки могут так шуметь? Только ли они шумят? Сейчас 3 слоя уже покрыл. По часу между ними. Лак электроизоляционный акриловый Plastik-71.

Полезный комментарий + 0 | Бесполезный комментарий - 0
вторник, 13 ноября 20:25:21 2018 | ссылка на пост
Автор: Константин Айги (CXEMATEKA.RU)
Игорь, делаем потихоньку )

Сергей, тестовая ПЗУ должна работать и без TR-DOS. Про TR-DOS она даже ничего не "знает" ) И действительно, при использовании 2К ПЗУ, нужно 21 ногу соединять с 24-й, предварительно отогнув их внутрь или наружу, затем этот контакт при помощи проводка выводится на +5В (28 вывод панельки на плате):





Владислав, пока без PAL-кодера или конвертора а-ля GBS8200 никак не обойтись. Правда есть современные клоны, где уже встроено подобное:
http://zxkit.ru/catalog1/konstruktory/retro-kompyutery/speccy/

А про SRAM для «Ленинграда» читайте тут:
https://zx-pk.ru/threads/11117-sram-dlya-leningrad-1.html

Харусима, обмотка на кинескопе - это петля размагничивания. Она активна в течение короткого времени в момент подачи питания, соотв. источником постоянного шума не может являться. Совсем бесшумной «Электронику» едва ли можно сделать, можно лишь уменьшить уровень шумов до относительно приемлемого уровня )

Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 14 ноября 04:42:24 2018 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Харусима
Константин, спасибо. Теперь я знаю, зачем обмотка на кинескопе)
4х слоёв лака хватило. Звон почти полностью пропал.Слышно только ухом к голой плате. Посмотрим, что будет через недели использования.
Касаемо дрожания изображения - без корпуса не дрожит. В корпусе дрожит. Что где может задевать не знаю, если только вы наводку дадите. Но одеть корпус на электронику втц это та ещё морока, не то рама кривая, не то допуски велики - три подстроечных винта цветов сзади находятся не в центре отверстий, а сбоку, что как бы намекает.
Решил пока пренебречь этим. Всё же если не трогать, и кулаком по столу не бить, то не дрожит.

Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 14 ноября 15:18:23 2018 | ссылка на пост
Харусима
Сообщений: 9
Автор: Харусима
UPD: я ошибся, при снятом корпусе картинка также вибрирует, просто чуть меньше. Постукивал резиновой рукояткой отвертки по плате с RGB выходом - картинка дрожит, по плате на кинескопе - почти не дрожит, по плате с катушками - сильно дрожит. Иногда пока ВТЦ не прогреется, картинка некоторое время "плавает" - ассиметричные геометрические искажения отдельных областей экрана. Интересна природа этих искажений.

И нельзя ли снизить мерцание, увеличить частоту до 60Гц или это в принципе невозможно для данной модели?

Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 14 ноября 18:20:18 2018 | ссылка на пост
Харусима
Сообщений: 9
Автор: wexyobit
Разрешите глупый вопрос. А возможно найти версию прошивки ПЗУ с TR-DOS для 48к памяти ?
Полезный комментарий + 0 | Бесполезный комментарий - 0
пятница, 16 ноября 18:34:16 2018 | ссылка на пост
Автор: Константин Айги (CXEMATEKA.RU)
Харусима, при закрытой крышке, температура внутри корпуса повышается. Если при этом появляются искажения изображения, то можно предположить, что где-то на плате есть потекшие электролиты (конденсаторы). Даже в современной технике от перегрева электролиты текут, а тут даже никакого эффективного охлаждения нет )

Ну, а мерцание тут никак не снизить...

wexyobit, любая версия TR-DOS подойдёт как для 48К, так и для 128К памяти.

Полезный комментарий + 0 | Бесполезный комментарий - 0
суббота, 17 ноября 09:29:39 2018 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: wex
в целом меня интересует вопрос:
1) какой можно собрать контроллер HDD для 48к версии ? (например NemoIDE)
2) как его подключить ?
3) где найти нужную прошивку с tr-dos на борту?

Полезный комментарий + 0 | Бесполезный комментарий - 0
воскресенье, 18 ноября 20:52:18 2018 | ссылка на пост
Автор: Константин Айги (CXEMATEKA.RU)
wex, NEMO IDE вещь в сборке несложная:
http://sblive.narod.ru/ZX-Spectrum/NemoIDEforLUT/NemoIDEforLUT.htm
http://www.nedopc.com/NEMOIDE/zaknemoide.php

Рекомендую изучить эту тему по вопросам подключения/использования NEMO IDE:
https://zx-pk.ru/threads/800-nemo-ide-pentagon-48-128.html

Ссылки на основные прошивки есть выше, в статье.

А вообще, прошивок для спектрум-совместимых компьютеров великое множество (большинство можно найти в сети):
https://faqwiki.zxnet.co.uk/wiki/ROM_images
http://www.shadowmagic.org.uk/spectrum/roms.html

Полезный комментарий + 0 | Бесполезный комментарий - 0
среда, 21 ноября 10:20:19 2018 | ссылка на пост
Константин Айги (CXEMATEKA.RU)
Сообщений: 104
Автор: Алексей E-mail: c_a_v@mail.ru
Сделал доработку для установки ПЗУ 27C512 по рекомендации:

to Алексей.
на DD29 отрезайте А13 от 20выв.
20выв соединяйте с общим проводом.
отрезайте 26выв. от +5в.
Соединяйте А13 к 26выв.
Записывайте sos48 в последнюю четверть 27512 или используйте прошивку автора 27512.bin

Прошивка 27512.bin запускается, но на экране артефакты. Прошивка sos48.bin в последнюю четверть (с адреса 0xC000) не запускается, на экране матрас.
Я использую программатор TL866, он при прошивке образов, меньших по размеру, чем ПЗУ, не может сделать верификацию.
Как правильно записать образ тестового ПЗУ, чтобы память протестировать ?
Тестовое ПЗУ при прошивке с 0xC000 тоже даёт матрас. Его туда же прошивать надо ?

Полезный комментарий + 0 | Бесполезный комментарий - 0
суббота, 24 ноября 16:55:32 2018 | ссылка на пост

Просмотров страницы: 196,790

Имя:
E-mail (можно не указывать):
Сообщение:
Чтобы оставлять сообщения на нашем сайте регистрироваться необязательно, однако регистрация дает ряд преимуществ: возможность вступать в личную переписку с другими пользователями системы, добавлять фотографии/картинки в свой профиль, публиковать сообщения на своей собственной персональной страничке и д.р.

Программирование, оформление: Константин Айги
©2016 CXEMATEKA.RU
